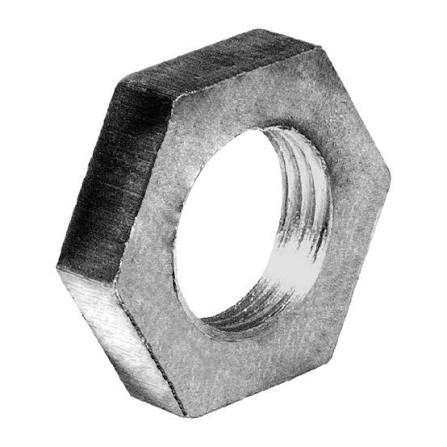

Контргайки стальные с цилиндрической резьбой ГОСТ 8968-75

По запросу

Тип изделия:

Контргайка стальная
Соединительная часть трубопровода
Изделие с внутренней цилиндрической трубной резьбой
Изделие с наружным шестигранником под ключ

Стандарт:

ГОСТ 8968-75
Полное наименование: «Части соединительные стальные с цилиндрической резьбой для трубопроводов Р = 1,6 МПа. Контргайки. Основные размеры»

Дата введения:

1 января 1977 года
Взамен ГОСТ 8968-59
Ограничение срока действия снято

Диапазон условных проходов D_у:

От 8 до 100 мм

Основной размерный ряд:

8; 10; 15; 20; 25; 32; 40; 50 мм

Размеры, изготавливаемые по требованию потребителя:

D_у 65 мм
D_у 80 мм
D_у 100 мм

Диапазон резьбы:

От 1/4″ трубы до 4″ трубы

Тип резьбы:

Цилиндрическая трубная резьба

Высота контргайки H:

От 6 до 14 мм

Размер «под ключ» S:

От 22 до 135 мм
Предельные отклонения размера S — по ГОСТ 6424-73

Наружный размер D:

От 22,4 до 156,0 мм
Размер определяется по вершинам наружного шестигранника

Фаска резьбового отверстия:

По ГОСТ 10549-80

Материал:

Сталь
Требования к изготовлению и материалам — по ГОСТ 8965-75

Варианты исполнения:

Без покрытия
С цинковым покрытием

Рабочее давление:

До 1,6 МПа

Температура проводимой среды:

Не выше 175 °С

Рабочие среды:

Неагрессивные среды
Вода
Насыщенный водяной пар
Горючий газ
Другие среды, соответствующие требованиям ГОСТ 8965-75

Условия монтажа:

Соединение водогазопроводных труб
Применение совместно с уплотнителем

Области применения:

Системы отопления
Системы водоснабжения
Газопроводы
Другие трубопроводные системы с неагрессивной рабочей средой

Масса одного изделия без покрытия:

От 0,014 до 0,660 кг

Технические требования:

По ГОСТ 8965-75

Примеры условного обозначения для D_у = 40 мм:

Контргайка 40 ГОСТ 8968-75 — изделие без покрытия
Контргайка 40-Ц ГОСТ 8968-75 — изделие с цинковым покрытием

Контргайки по ГОСТ 8968-75 представляют собой стальные соединительные части с внутренней цилиндрической трубной резьбой. Стандарт устанавливает основные размеры изделий с условным проходом от 8 до 100 мм.

Контргайка имеет наружную шестигранную поверхность под гаечный ключ и внутреннюю резьбу. Изделие применяется для соединения водогазопроводных труб с использованием уплотнителя в системах отопления, водоснабжения, газоснабжения и других трубопроводных системах.

Стандарт распространяется на контргайки, предназначенные для работы в неагрессивных средах, включая воду, насыщенный водяной пар и горючий газ. Давление проводимой среды — до 1,6 МПа, температура — не выше 175 °С.

Размерный ряд включает цилиндрическую трубную резьбу от 1/4″ до 4″. Условные проходы 65, 80 и 100 мм, указанные в таблице стандарта в скобках, изготавливаются по требованию потребителя.

Основными геометрическими параметрами контргайки являются высота H, размер «под ключ» S и наружный размер D по вершинам шестигранника. Фаска резьбового отверстия выполняется по ГОСТ 10549-80.

ГОСТ 8968-75 предусматривает изготовление контргаек без покрытия и с цинковым покрытием. Конкретные требования к изготовлению, материалам, резьбе, покрытиям, приёмке и контролю устанавливаются ГОСТ 8965-75.

Контргайки применяются как фиксирующие элементы резьбовых соединений трубопроводов. При монтаже контргайку затягивают относительно сопрягаемой соединительной детали, фиксируя её положение на резьбовом участке трубы.

Теоретическая масса одного изделия без покрытия составляет от 0,014 до 0,660 кг в зависимости от условного прохода.

ГОСТ 8968-75 введён в действие с 1 января 1977 года взамен ГОСТ 8968-59. Ограничение срока действия стандарта снято.

Звоните нам по многоканальному телефону 8 (495) 138-28-81

Присылайте свои заказы по электронной почте на адрес info@m5m7.ru

Наши эксперты решат ваши вопросы и задачи в короткие сроки.

Основные размеры стальных контргаек с цилиндрической резьбой

Размеры в миллиметрах; масса одного изделия в килограммах

Условный проход D_у, мм	Резьба d	H	S	D	Масса без покрытия, кг
8	1/4″ трубы	6	22	22,4	0,014
10	3/8″ трубы	6	27	31,2	0,021
15	1/2″ трубы	8	32	36,9	0,037
20	3/4″ трубы	9	36	41,6	0,044
25	1″ трубы	10	46	53,1	0,076
32	1 1/4″ трубы	10	55	63,5	0,105
40	1 1/2″ трубы	10	60	69,4	0,113
50	2″ трубы	10	75	86,6	0,174
(65)	2 1/2″ трубы	12	95	110,0	0,334
(80)	3″ трубы	12	105	121,0	0,347
(100)	4″ трубы	14	135	156,0	0,660

Примечания:

Контргайки с условными проходами 65, 80 и 100 мм изготавливаются по требованию потребителя.
Предельные отклонения размера S принимаются по ГОСТ 6424-73.
Масса приведена для контргаек без покрытия.
