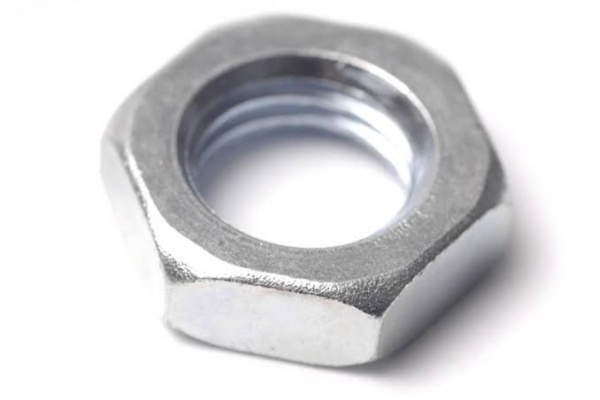

Гайки шестигранные низкие с фаской (тип 0) классов точности А и В ГОСТ ISO 4035-2014
Тип изделия:
- Гайка шестигранная низкая с фаской
- Тип 0
- Внутренняя метрическая резьба
- Наружный шестигранник под гаечный ключ
Диапазон номинальных диаметров резьбы:
- От М1,6 до М64 включительно
Основные резьбы предпочтительного применения:
- М1,6; М2; М2,5; М3; М4; М5; М6; М8; М10; М12
- М16; М20; М24; М30; М36; М42; М48; М56; М64
Дополнительные резьбы ограниченного применения:
- М3,5; М14; М18; М22; М27; М33; М39; М45; М52; М60
Допуск резьбы:
- 6H
Класс точности:
- Класс А — для резьбы до М16 включительно
- Класс В — для резьбы свыше М16
Классы прочности гаек из углеродистой и легированной стали:
- 04
- 05
- Для резьбы от М5 до М39 включительно
- Для резьбы менее М5 и свыше М39 — по согласованию
Классы прочности гаек из коррозионно-стойкой стали:
- А2-035 и А4-035 — для резьбы до М24 включительно
- А2-025 и А4-025 — для резьбы свыше М24 до М39 включительно
- Для резьбы свыше М39 — по согласованию
Материалы изготовления:
- Углеродистая и легированная сталь
- Коррозионно-стойкая сталь
- Цветные металлы по ISO 8839
Варианты покрытия изделий из стали:
- Без покрытия
- Электролитическое покрытие по ISO 4042
- Неэлектролитическое цинк-ламельное покрытие по ISO 10683
- Горячее цинкование по ISO 10684
Отделка изделий из коррозионно-стойкой стали:
- Чистая и блестящая поверхность
- Пассивация по ISO 16048
Отделка изделий из цветных металлов:
- Без отделки
- Электролитическое покрытие по ISO 4042
Конструктивные параметры:

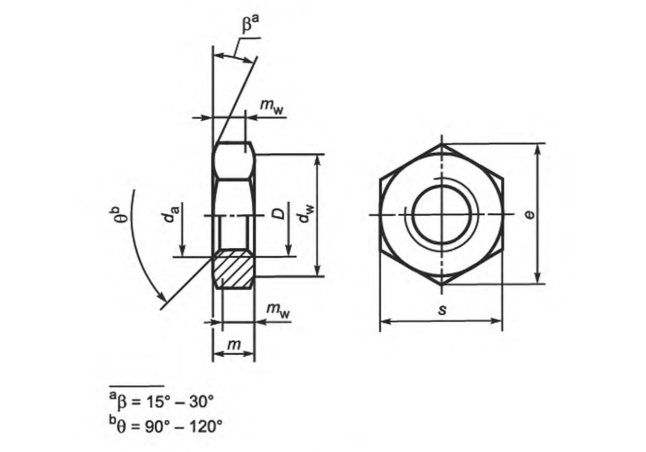

- Угол наружной фаски β — от 15° до 30°
- Угол фаски отверстия θ — от 90° до 120°
Дополнительные требования:
- Другие виды отделки и покрытия согласовываются между поставщиком и заказчиком
- Допустимые дефекты поверхности стальных гаек — по ISO 6157-2
- Приёмочный контроль — по ISO 3269
Гайки по ГОСТ ISO 4035-2014 имеют низкий шестигранный корпус, внутреннюю метрическую резьбу и фаски. Наружный шестигранник предназначен для установки и затяжки изделия гаечным ключом, а уменьшенная высота позволяет применять гайки в соединениях с ограниченным монтажным пространством.
Стандарт распространяется на гайки типа 0 с резьбой от М1,6 до М64 включительно. Для резьбы до М16 включительно предусмотрен класс точности А, для резьбы свыше М16 — класс точности В. В стандарте приведены основные резьбы предпочтительного применения и дополнительные резьбы ограниченного применения.
Низкие шестигранные гайки применяются в машиностроении, приборостроении, производстве промышленного оборудования, металлоконструкций и сборочных узлов. Они подходят для фиксации и регулировки деталей, установки в компактных соединениях, а также для использования в качестве контргаек.
При подборе изделия необходимо учитывать уменьшенную высоту гайки и установленные для неё классы прочности. В соединениях, рассчитанных на восприятие полной нагрузки резьбовой пары, низкая гайка не должна автоматически заменять шестигранную гайку нормальной высоты без проверки расчётных характеристик.
ГОСТ ISO 4035-2014 идентичен международному стандарту ISO 4035:2012. Стандарт введён взамен ГОСТ 5916-70 в части гаек исполнения 1 с крупным шагом резьбы и ГОСТ 5929-70 в части гаек с крупным шагом резьбы.
