Гайки шестигранные нормальные (тип 1) классов точности А и В ГОСТ ИСО 4032-2014
Тип изделия:
- Гайка шестигранная нормальная, тип 1
- Внутренняя метрическая резьба
- Наружный шестигранник под гаечный ключ
Диапазон номинальных диаметров резьбы:
- От М1,6 до М64 включительно
Основные резьбы предпочтительного применения:
- М1,6; М2; М2,5; М3; М4; М5; М6; М8; М10; М12
- М16; М20; М24; М30; М36; М42; М48; М56; М64
Дополнительные резьбы ограниченного применения:
- М3,5; М14; М18; М22; М27; М33; М39; М45; М52; М60
Допуск резьбы:
- 6H
Класс точности:
- Класс А — для резьбы до М16 включительно
- Класс В — для резьбы свыше М16
Классы прочности гаек из углеродистой и легированной стали:
- 6
- 8
- 10
- Для резьбы от М5 до М39 включительно
- Для резьбы менее М5 и свыше М39 — по согласованию
Классы прочности гаек из коррозионно-стойкой стали:
- А2-70 и А4-70 — для резьбы до М24 включительно
- А2-50 и А4-50 — для резьбы свыше М24 до М39 включительно
- Для резьбы свыше М39 — по согласованию
Материалы изготовления:
- Углеродистая и легированная сталь
- Коррозионно-стойкая сталь
- Цветные металлы по ISO 8839
Варианты покрытия изделий из стали:
- Без покрытия
- Электролитическое покрытие по ISO 4042
- Неэлектролитическое цинк-ламельное покрытие по ISO 10683
- Горячее цинкование по ISO 10684
Отделка изделий из коррозионно-стойкой стали:
- Чистая и блестящая поверхность
- Пассивация по ISO 16048
Отделка изделий из цветных металлов:
- Без отделки
- Электролитическое покрытие по ISO 4042
Особенности конструкции:
- Угол фаски β — от 15° до 30°
- Угол фаски отверстия θ — от 90° до 120°
- Если в заказе не указано иное, гайки поставляются без опорной шайбы
Дополнительные требования:
- Другие виды отделки и покрытия согласовываются между поставщиком и заказчиком
- Допустимые дефекты поверхности стальных гаек — по ISO 6157-2
- Приёмочный контроль — по ISO 3269
Гайки по ГОСТ ИСО 4032-2014 имеют нормальную шестигранную форму и внутреннюю метрическую резьбу. Наружный шестигранник обеспечивает установку и затяжку изделия гаечным ключом, а фаски облегчают сборку резьбового соединения.
Стандарт распространяется на гайки типа 1 с резьбой от М1,6 до М64. Для резьбы до М16 включительно предусмотрен класс точности А, для резьбы свыше М16 — класс точности В. Стандарт содержит основные резьбы предпочтительного применения и дополнительные резьбы ограниченного применения.
Гайки применяются совместно с болтами, винтами и шпильками соответствующего диаметра для создания разъёмных резьбовых соединений. Основные области применения — машиностроение, производство промышленного оборудования, металлоконструкций, транспортной техники и строительных конструкций.
ГОСТ ИСО 4032-2014 идентичен международному стандарту ИСО 4032:2012. Стандарт введён взамен ГОСТ 5915-70 и ГОСТ 5927-70 в части шестигранных гаек с крупным шагом резьбы.
Звоните нам по многоканальному телефону 8 (495) 138-28-81
Присылайте свои заказы по электронной почте на адрес info@m5m7.ru
Наши эксперты решат ваши вопросы и задачи в короткие сроки.

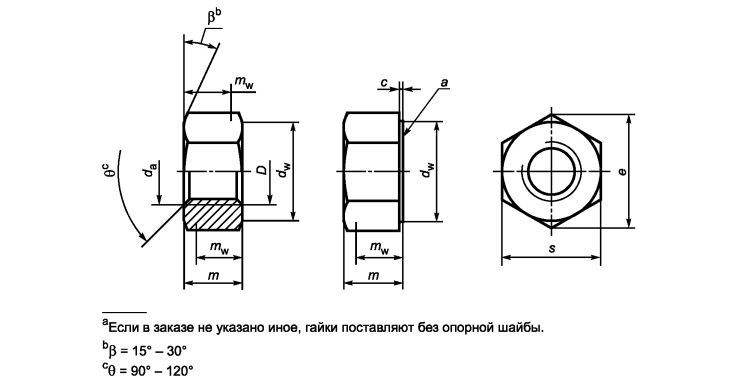

Таблица 1 — Основные резьбы предпочтительного применения
Размеры в миллиметрах
| Резьба D | М1,6 | М2 | М2,5 | М3 | М4 | М5 | М6 | М8 | М10 | М12 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Pa | 0,35 | 0,4 | 0,45 | 0,5 | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 | |
| c | не более | 0,20 | 0,20 | 0,30 | 0,40 | 0,40 | 0,50 | 0,50 | 0,60 | 0,60 | 0,60 |
| не менее | 0,10 | 0,10 | 0,10 | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 | |
| da | не более | 1,84 | 2,30 | 2,90 | 3,45 | 4,60 | 5,75 | 6,75 | 8,75 | 10,80 | 13,00 |
| не менее | 1,60 | 2,00 | 2,50 | 3,00 | 4,00 | 5,00 | 6,00 | 8,00 | 10,00 | 12,00 | |
| dw | не менее | 2,40 | 3,10 | 4,10 | 4,60 | 5,90 | 6,90 | 8,90 | 11,60 | 14,60 | 16,60 |
| e | не менее | 3,41 | 4,32 | 5,45 | 6,01 | 7,66 | 8,79 | 11,05 | 14,38 | 17,77 | 20,03 |
| m | не более | 1,30 | 1,60 | 2,00 | 2,40 | 3,20 | 4,70 | 5,20 | 6,80 | 8,40 | 10,80 |
| не менее | 1,05 | 1,35 | 1,75 | 2,15 | 2,90 | 4,40 | 4,90 | 6,44 | 8,04 | 10,37 | |
| mw | не менее | 0,80 | 1,10 | 1,40 | 1,70 | 2,30 | 3,50 | 3,90 | 5,20 | 6,40 | 8,30 |
| s | номин. = не более |
3,20 | 4,00 | 5,00 | 5,50 | 7,00 | 8,00 | 10,00 | 13,00 | 16,00 | 18,00 |
| не менее | 3,02 | 3,82 | 4,82 | 5,32 | 6,78 | 7,78 | 9,78 | 12,73 | 15,73 | 17,73 | |
Размеры в миллиметрах
| Резьба D | М16 | М20 | М24 | М30 | М36 | М42 | М48 | М56 | М64 | |
|---|---|---|---|---|---|---|---|---|---|---|
| Pa | 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | 5,5 | 6 | |
| c | не более | 0,80 | 0,80 | 0,80 | 0,80 | 0,80 | 1,00 | 1,00 | 1,00 | 1,00 |
| не менее | 0,20 | 0,20 | 0,20 | 0,20 | 0,20 | 0,30 | 0,30 | 0,30 | 0,30 | |
| da | не более | 17,30 | 21,60 | 25,90 | 32,40 | 38,90 | 45,40 | 51,80 | 60,50 | 69,10 |
| не менее | 16,00 | 20,00 | 24,00 | 30,00 | 36,00 | 42,00 | 48,00 | 56,00 | 64,00 | |
| dw | не менее | 22,50 | 27,70 | 33,30 | 42,80 | 51,10 | 60,00 | 69,50 | 78,70 | 88,20 |
| e | не менее | 26,75 | 32,95 | 39,55 | 50,85 | 60,79 | 71,30 | 82,60 | 93,56 | 104,86 |
| m | не более | 14,80 | 18,00 | 21,50 | 25,60 | 31,00 | 34,00 | 38,00 | 45,00 | 51,00 |
| не менее | 14,10 | 16,90 | 20,20 | 24,30 | 29,40 | 32,40 | 36,40 | 43,40 | 49,10 | |
| mw | не менее | 11,30 | 13,50 | 16,20 | 19,40 | 23,50 | 25,90 | 29,10 | 34,70 | 39,30 |
| s | номин. = не более |
24,00 | 30,00 | 36,00 | 46,00 | 55,00 | 65,00 | 75,00 | 85,00 | 95,00 |
| не менее | 23,67 | 29,16 | 35,00 | 45,00 | 53,80 | 63,10 | 73,10 | 82,80 | 92,80 | |
a P — шаг резьбы.
Таблица 2 — Дополнительные резьбы ограниченного применения
Размеры в миллиметрах
| Резьба D | М3,5 | М14 | М18 | М22 | М27 | М33 | М39 | М45 | М52 | М60 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Pa | 0,6 | 2 | 2,5 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | 5,5 | |
| c | не более | 0,40 | 0,60 | 0,80 | 0,80 | 0,80 | 0,80 | 1,00 | 1,00 | 1,00 | 1,00 |
| не менее | 0,15 | 0,15 | 0,20 | 0,20 | 0,20 | 0,20 | 0,30 | 0,30 | 0,30 | 0,30 | |
| da | не более | 4,00 | 15,10 | 19,50 | 23,70 | 29,10 | 35,60 | 42,10 | 48,60 | 56,20 | 64,80 |
| не менее | 3,50 | 14,00 | 18,00 | 22,00 | 27,00 | 33,00 | 39,00 | 45,00 | 52,00 | 60,00 | |
| dw | не менее | 5,00 | 19,60 | 24,90 | 31,40 | 38,00 | 46,60 | 55,90 | 64,70 | 74,20 | 83,40 |
| e | не менее | 6,58 | 23,36 | 29,56 | 37,29 | 45,20 | 55,37 | 66,44 | 76,95 | 88,25 | 99,21 |
| m | не более | 2,80 | 12,80 | 15,80 | 19,40 | 23,80 | 28,70 | 33,40 | 36,00 | 42,00 | 48,00 |
| не менее | 2,55 | 12,10 | 15,10 | 18,10 | 22,50 | 27,40 | 31,80 | 34,40 | 40,40 | 46,40 | |
| mw | не менее | 2,00 | 9,70 | 12,10 | 14,50 | 18,00 | 21,90 | 25,40 | 27,50 | 32,30 | 37,10 |
| s | номин. = не более |
6,00 | 21,00 | 27,00 | 34,00 | 41,00 | 50,00 | 60,00 | 70,00 | 80,00 | 90,00 |
| не менее | 5,82 | 20,67 | 26,16 | 33,00 | 40,00 | 49,00 | 58,80 | 68,10 | 78,10 | 87,80 | |
a P — шаг резьбы.
