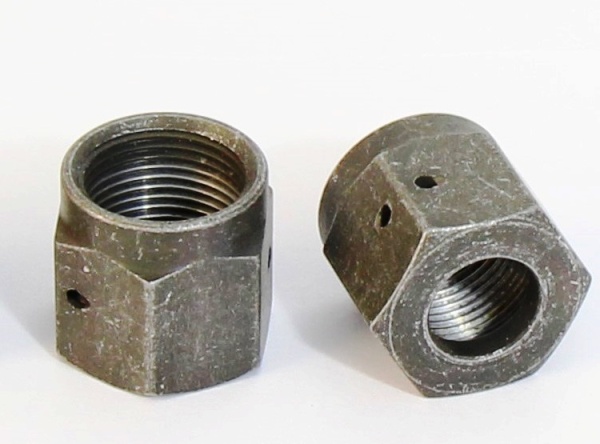

Гайки накидные ГОСТ 13957-74
Тип изделия:
- Гайка накидная
- Гайка для разъёмного трубопроводного соединения
- Гайка с внутренней метрической резьбой
- Гайка с наружным шестигранником под ключ
Стандарт:
- ГОСТ 13957-74
- Полное наименование: «Гайки накидные для соединений трубопроводов по наружному конусу. Конструкция и размеры»
Статус стандарта:
- Действует
- Введён в действие с 1 июля 1975 года
- Применяется с изменениями № 1 и № 2
- Введён взамен ГОСТ 13957-68
Наружный диаметр труб Dн:
- От 3 до 38 мм
Стандартный ряд наружных диаметров труб:
- 3; 4; 6; 8; 10; 12; 14; 16; 18 мм
- 20; 22; 25; 28; 30; 32; 34; 36; 38 мм
Диапазон резьбы:
- От М8×1 до М48×2
Применяемые шаги резьбы:
- 1 мм
- 1,5 мм
- 2 мм
Размер «под ключ» S:
- От 12 до 55 мм
Наружный диаметр D:
- От 12 до 55 мм
Размер D1:
- От 13,8 до 63,5 мм
Размер d1:
- От 4,1 до 40,8 мм
- Поле допуска — H11
Размер d2:
- От 1 до 2 мм
- Предельное отклонение — +0,12/−0,06 мм
Размер l:
- От 9 до 22 мм
- Предельное отклонение — +1,0/−0,5 мм
Размер l1:
- От 4 до 6 мм
- Предельное отклонение — ±0,25 мм
Номинальный размер l2:
- От 4 до 12,5 мм
- Предельное отклонение для труб Dн от 3 до 25 мм — ±0,25 мм
- Предельное отклонение для труб Dн от 28 до 38 мм — ±0,3 мм
Размер l3:
- От 1,2 до 2,5 мм
- Предельное отклонение — ±0,2 мм
Общая длина L:
- От 14 до 31 мм
Размер h:
- От 3 до 5 мм
Допуски биения:
- Торцовое биение поверхности А относительно оси резьбы — не более 0,07 мм
- Радиальное биение поверхности Б относительно оси резьбы — не более 0,1 мм
Особенности конструкции:
- Шестигранная наружная поверхность для монтажа стандартным гаечным ключом
- Внутренняя метрическая резьба с мелким шагом
- Профильная внутренняя часть для взаимодействия с деталями трубопроводного соединения
- Справочный размер D2 приблизительно равен размеру «под ключ» S
- Допускается замена предусмотренного чертежом радиуса фаской 0,4+0,2×45°
Материалы, приведённые в примерах стандарта:
- Алюминиевые сплавы — условное обозначение 31А или 31
- Сталь 45 — условное обозначение 22А или 22
- Сталь 14Х17Н2 — условное обозначение 12А или 12
- Сталь 13Х11Н2В2МФ — условное обозначение 11А или 11
- Другие допускаемые материалы — по ГОСТ 13977-74
Условия эксплуатации соединения:
- Жидкие и газообразные среды, в том числе агрессивные
- Температура среды — от −60 до +500 °С в зависимости от применяемых материалов
- Давление — до 106 МПа в зависимости от материалов, диаметра и толщины стенки трубы
- Указанные пределы относятся к соединению в сборе по ГОСТ 13977-74, а не отдельно к гайке
Области применения:
- Трубопроводные системы летательных аппаратов
- Оборудование для обслуживания летательных аппаратов
- Гидравлические и пневматические системы
- Топливные, масляные и технологические трубопроводы
- Другие виды техники при соблюдении требований ГОСТ 13977-74
Маркировка:
- На бирке партии указывают наружный диаметр трубы и условное обозначение материала
- Допускается наносить маркировку несмываемой краской на грани шестигранника каждой гайки
- Клеймение выполняют на бирке для всей партии
Связанные стандарты:
- ГОСТ 13954-74 — концы труб развальцованные для соединений по наружному конусу
- ГОСТ 13955-74 — резьбовая часть арматуры для соединений по наружному конусу
- ГОСТ 13956-74 — ниппели для соединений по наружному конусу
- ГОСТ 13977-74 — соединения трубопроводов по наружному конусу, технические условия
Примеры условного обозначения для трубы Dн = 12 мм:
- Гайка накидная 12-31А ГОСТ 13957-74 — из алюминиевого сплава, изделие основного назначения
- Гайка накидная 12-22А ГОСТ 13957-74 — из стали 45, изделие основного назначения
- Гайка накидная 12-12А ГОСТ 13957-74 — из стали 14Х17Н2, изделие основного назначения
- Гайка накидная 12-11А ГОСТ 13957-74 — из стали 13Х11Н2В2МФ, изделие основного назначения
- Для изделий общего применения используются обозначения 12-31, 12-22, 12-12 и 12-11 без буквы «А»
Накидные гайки по ГОСТ 13957-74 предназначены для разъёмных соединений трубопроводов по наружному конусу. Стандарт устанавливает конструкцию и размеры гаек для труб с наружным диаметром от 3 до 38 мм.
Гайка имеет шестигранную наружную поверхность под гаечный ключ, внутреннюю метрическую резьбу и профильную внутреннюю часть, взаимодействующую с элементами трубопроводного соединения. При навинчивании гайка стягивает сопрягаемые детали и обеспечивает необходимое осевое усилие в соединении.
Размерный ряд включает резьбы от М8×1 до М48×2. Для труб диаметром до 10 мм применяется резьба с шагом 1 мм, для труб диаметром от 12 до 20 мм — резьба с шагом 1,5 мм, а для более крупных типоразмеров — резьба с шагом 2 мм.
Гайки применяются совместно с другими деталями соединений по наружному конусу: развальцованными концами труб, ниппелями и резьбовой арматурой. Конструкция отдельных элементов системы устанавливается ГОСТ 13954-74, ГОСТ 13955-74 и ГОСТ 13956-74, а общие технические условия — ГОСТ 13977-74.
Соединения данного типа предназначены для работы с жидкими и газообразными средами, в том числе агрессивными. Конкретные допустимые давление и температура определяются материалами труб и арматуры, размерами трубопровода и требованиями ГОСТ 13977-74.
Основной областью применения являются трубопроводные системы летательных аппаратов и средств их обслуживания. Допускается использование соединений в других видах техники при соблюдении требований соответствующих стандартов и технической документации.
ГОСТ 13957-74 предусматривает изготовление гаек из алюминиевых сплавов, углеродистых, легированных и коррозионно-стойких сталей. В примерах условного обозначения приведены алюминиевый сплав, сталь 45, сталь 14Х17Н2 и сталь 13Х11Н2В2МФ.
Условное обозначение материала формируется в соответствии с ГОСТ 13977-74. Например, код 31 соответствует алюминиевому сплаву, 22 — стали 45, 12 — стали 14Х17Н2, 11 — стали 13Х11Н2В2МФ.
Буква «А» после кода материала применяется в обозначениях изделий основного назначения. Для изделий общего применения используются аналогичные обозначения без буквы «А».
При маркировке на бирке партии указывают наружный диаметр трубы и условное обозначение материала. Допускается наносить эту информацию непосредственно на грани шестигранника несмываемой краской.
ГОСТ 13957-74 действует и применяется с учётом изменений № 1 и № 2. Стандарт введён взамен ГОСТ 13957-68.
