Гайки шестигранные с уменьшенным размером «под ключ» класса точности А ГОСТ 2524-70

По запросу

Тип изделия:

Гайка шестигранная
Гайка с уменьшенным размером «под ключ»
Гайка нормальной высоты

Стандарт:

ГОСТ 2524-70

Класс точности:

Диапазон номинальных диаметров резьбы:

От М8 до М48

Основные рекомендуемые диаметры резьбы:

М8
М10
М12
М16
М20
М24
М30
М36
М42
М48

Размеры, не рекомендуемые к применению:

М14
М18
М22
М27

Варианты шага резьбы:

Крупный шаг
Мелкий шаг

Резьба:

Метрическая резьба по ГОСТ 24705
Поле допуска резьбы указывается в условном обозначении изделия

Размер «под ключ» S:

От 12 до 70 мм в зависимости от номинального диаметра резьбы

Высота гайки m:

От 6,5 до 38 мм в зависимости от типоразмера

Минимальный диаметр описанной окружности e:

От 13,3 до 78,3 мм

Минимальный диаметр опорной поверхности d_w:

От 10,6 до 65,8 мм

Технические требования:

По ГОСТ 1759.0

Допуски и контроль геометрических параметров:

Неустановленные допуски размеров, отклонений формы и расположения поверхностей — по ГОСТ 1759.1
Методы контроля геометрических параметров — по ГОСТ 1759.1

Дефекты поверхности:

Допустимые дефекты поверхности и методы контроля — по ГОСТ 1759.3

Параметры условного обозначения:

Номинальный диаметр резьбы
Мелкий шаг резьбы — при его применении
Поле допуска резьбы
Класс прочности
Марка материала — в предусмотренных случаях
Условное обозначение покрытия
Толщина покрытия
Обозначение ГОСТ 2524-70

Примеры условного обозначения:

Гайка М12-6Н.5 ГОСТ 2524-70 — резьба М12 с крупным шагом, поле допуска 6Н, класс прочности 5, без покрытия
Гайка М12-6Н.6А ГОСТ 2524-70 — резьба М12 с крупным шагом, поле допуска 6Н, класс прочности 6, сталь марки А12, без покрытия
Гайка М12×1,25-6Н.12.40Х.016 ГОСТ 2524-70 — мелкий шаг 1,25 мм, поле допуска 6Н, класс прочности 12, сталь 40Х, покрытие 01 толщиной 6 мкм

Коэффициенты пересчёта массы для других материалов:

Алюминиевый сплав — массу стальной гайки умножают на 0,356
Латунь — массу стальной гайки умножают на 1,080

Гайки по ГОСТ 2524-70 представляют собой шестигранные крепёжные изделия с внутренней метрической резьбой и уменьшенным размером «под ключ». Стандарт распространяется на гайки класса точности А с номинальным диаметром резьбы от М8 до М48.

Уменьшенный размер наружного шестигранника позволяет применять гайки в соединениях с ограниченным радиальным пространством, где установка крепежа со стандартным размером «под ключ» затруднена. Такая конструкция также уменьшает наружные габариты и массу резьбового соединения.

Класс точности А предусматривает повышенные требования к точности размеров и геометрии изделия. Гайки подходят для соединений, в которых требуется более точное взаимное расположение крепёжных деталей и контролируемая посадка гаечного ключа.

ГОСТ 2524-70 предусматривает метрическую резьбу с крупным и мелким шагом. Номинальные диаметры М14, М18, М22 и М27 приведены в стандарте в скобках и не рекомендуются к применению при проектировании новых изделий.

Конструкция гайки включает наружный шестигранник, резьбовое отверстие, опорную поверхность и фаски. Основными размерными параметрами являются номинальный диаметр и шаг резьбы, размер «под ключ» S, высота гайки m, минимальный диаметр описанной окружности e и минимальный диаметр опорной поверхности d_w.

Гайки применяются в машиностроении, приборостроении, производстве промышленного оборудования, транспортной техники, металлоконструкций и специальных сборочных узлов, где требуется уменьшенный наружный габарит крепежа и повышенная точность изготовления.

Близким по конструкции является ГОСТ 15521-70, распространяющийся на шестигранные гайки с уменьшенным размером «под ключ» класса точности В. При подборе изделия необходимо учитывать требуемый класс точности, размер шестигранника, высоту гайки, шаг и поле допуска резьбы.

Класс прочности, марка материала, вид защитного покрытия и его толщина назначаются техническими требованиями к конкретному соединению и указываются в условном обозначении изделия.

Звоните нам по многоканальному телефону 8 (495) 138-28-81

Присылайте свои заказы по электронной почте на адрес info@m5m7.ru

Наши эксперты решат ваши вопросы и задачи в короткие сроки.

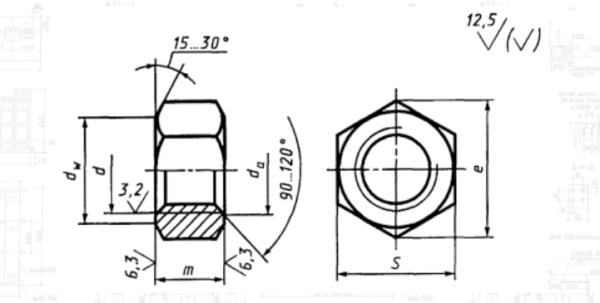

Гайки шестигранные с уменьшенным размером «под ключ» класса точности А

Размеры в миллиметрах

Номинальный диаметр резьбы d		8	10	12	(14)	16	(18)	20	(22)	24	(27)	30	36	42	48
Шаг резьбы P	Крупный	1,25	1,5	1,75	2	2	2,5	2,5	2,5	3	3	3,5	4	4,5	5
Шаг резьбы P	Мелкий	1	1,25	1,25	1,5	1,5	1,5	1,5	1,5	2	2	2	3	3	3
Размер «под ключ» S		12	14	17	19	22	24	27	30	32	36	41	50	60	70
Диаметр описанной окружности e, не менее		13,3	15,5	18,9	21,1	24,5	26,8	30,1	33,5	35,7	40,0	45,6	55,8	67,0	78,3
d_a	Не менее	8	10	12	14	16	18	20	22	24	27	30	36	42	48
d_a	Не более	8,75	10,8	13,0	15,1	17,3	19,4	21,6	23,8	25,9	29,2	32,4	38,9	45,4	51,8
d_w, не менее		10,6	12,6	15,6	17,4	20,6	22,5	25,3	28,2	30,0	33,6	38,4	46,9	56,3	65,8
Высота гайки m		6,5	8,0	10	11	13	15	16	18	19	22	24	29	34	38
