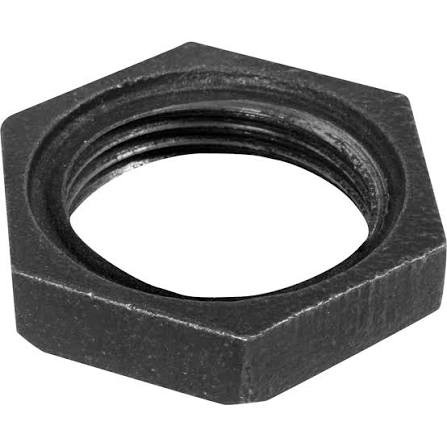

Контргайки из ковкого чугуна с цилиндрической резьбой ГОСТ 8961-75

По запросу

Основные размеры контргаек из ковкого чугуна с цилиндрической резьбой

Размеры в миллиметрах; масса одного изделия в килограммах

Условный проход D_у	Резьба d	H	S	D	D₁	Масса без покрытия, кг, не более
8	G 1/4-B	6	22	25,4	20	0,013
10	G 3/8-B	7	27	31,2	25	0,023
15	G 1/2-B	8	32	36,9	30	0,034
20	G 3/4-B	9	36	41,6	33	0,041
25	G 1-B	10	46	53,1	43	0,077
32	G 1 1/4-B	11	55	63,5	52	0,109
40	G 1 1/2-B	12	60	69,3	56	0,127
50	G 2-B	13	75	86,5	70	0,212
(65)	G 2 1/2-B	16	95	110,0	90	0,425
(80)	G 3-B	19	105	121,0	100	0,513
(100)	G 4-B	21	135	156,0	128	0,938

Примечания:

Масса изделий без покрытия является справочной и указана как значение «не более».
Масса оцинкованных контргаек не должна превышать массу неоцинкованных более чем на 5 %.
Контргайки с условными проходами 65, 80 и 100 мм, указанными в скобках, применять не рекомендуется.
Чертёж стандарта не определяет конкретную конструкцию контргайки.

Контргайки по ГОСТ 8961-75 представляют собой соединительные части из ковкого чугуна с внутренней цилиндрической трубной резьбой. Стандарт устанавливает основные размеры изделий с условным проходом от 8 до 100 мм.

Контргайка имеет шестигранную наружную поверхность под гаечный ключ и внутреннюю трубную резьбу. Изделие применяется в резьбовых соединениях трубопроводов как контрящий элемент, затягиваемый относительно другой детали соединения.

Размерный ряд включает резьбы от G 1/4-B до G 4-B. Резьба выполняется по ГОСТ 6357-81 с классом точности В.

Стандарт предусматривает контргайки без покрытия и с цинковым покрытием. Масса оцинкованных изделий не должна превышать массу соответствующих неоцинкованных контргаек более чем на 5 %.

Контргайки с условными проходами 65, 80 и 100 мм приведены в таблице стандарта в скобках и не рекомендуются к применению.

Чертёж ГОСТ 8961-75 устанавливает основные габаритные параметры, но не определяет конкретную конструкцию контргайки. К нормируемым размерам относятся высота H, размер «под ключ» S, наружный размер D и диаметр опорной поверхности D₁.

Конструктивные размеры и технические требования к изделиям устанавливаются ГОСТ 8944-75. Марки ковкого чугуна и требования к отливкам принимаются по ГОСТ 1215-79.

Одна из торцевых поверхностей контргайки должна быть перпендикулярна оси резьбы с отклонением не более 2° и иметь параметр шероховатости поверхности не более Rz 320 мкм.

ГОСТ 8961-75 введён в действие с 1 января 1977 года взамен ГОСТ 8961-59. Ограничение срока действия стандарта снято.
