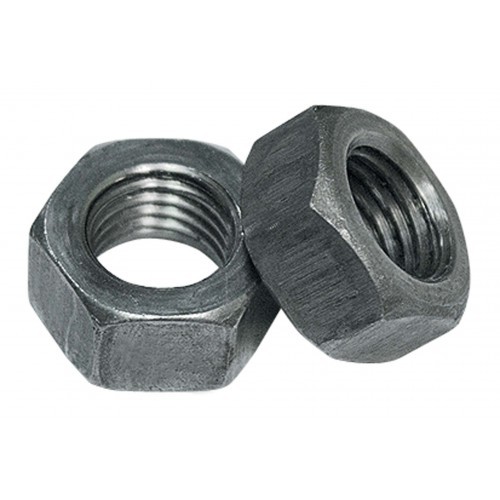

Гайка по ОСТ 26-2041-96 шестигранная для фланцевых соединений

Гайка по ОСТ 26-2041-96 шестигранная для фланцевых соединений

По запросу

Тип изделия:

Гайка шестигранная
Гайка увеличенной высоты
Гайка для фланцевых соединений
Гайка с внутренней метрической резьбой

Стандарт:

ОСТ 26-2041-96
Полное наименование: «Гайки для фланцевых соединений. Конструкция и размеры»

Дата введения:

1 апреля 1997 года
Взамен ОСТ 26-2041-77
Изменение № 1 введено с 1 июля 1998 года

Статус документа:

В открытых каталогах статус обозначается как «не определён законодательством»
Указанная в каталогах дата окончания срока действия — 30 июня 2003 года
Применение стандарта следует закреплять в проектной, конструкторской или договорной документации

Диапазон номинальных диаметров резьбы:

От М10 до М80

Размерный ряд:

М10; М12; М16; М20; М24; М27
М30; М36; М42; М48; М52; М56
М60; М64; М68; М76; М80

Тип резьбы:

Метрическая резьба по ГОСТ 24705
Крупный и мелкий шаг в зависимости от типоразмера

Поле допуска резьбы:

7Н — для резьбы диаметром до М48 включительно
6Н — для резьбы диаметром свыше М48

Крупный шаг резьбы:

От 1,5 до 6 мм
Предусмотрен для размеров от М10 до М68

Мелкий шаг резьбы:

3 мм — для М42, М48 и М52
4 мм — для М56, М60, М64 и М68
6 мм — для М76 и М80

Размер «под ключ» S:

От 17 до 115 мм

Минимальный диаметр описанной окружности D:

От 18,8 до 130 мм

Высота гайки H:

От 10 до 80 мм
Номинальная высота равна номинальному диаметру резьбы

Диаметр цилиндрической части D₁:

От 0,90S до 0,95S

Угол наружной фаски:

От 15° до 30°

Угол фаски резьбового отверстия:

От 90° до 120°

Предельное смещение оси отверстия относительно граней:

От 0,40 до 0,87 мм в зависимости от типоразмера

Материал:

Марка материала определяется условиями эксплуатации и требованиями заказа
Марка стали включается в условное обозначение гайки
В примерах стандарта приведена сталь марки 25

Покрытия:

Без покрытия
С защитным покрытием, вид и толщина которого указываются в условном обозначении
Технические требования к покрытиям — по ОСТ 26-2043-91

Способ изготовления:

Механическая обработка
Штамповка
Ковка
Для кованых гаек допускаются отклонения размера S по h16

Допуски размеров, формы и расположения:

По ГОСТ 1759.1

Технические требования:

По ОСТ 26-2043-91

Рабочее давление:

До 16 МПа
До 160 кгс/см²

Температура рабочей среды:

От −70 до +600 °С

Области применения:

Фланцевые соединения трубопроводов
Трубопроводная арматура
Сосуды и аппараты, работающие под давлением
Приборы и соединительные части
Химическая промышленность
Нефтеперерабатывающая и нефтехимическая промышленность
Газовая и нефтяная промышленность

Связанные стандарты:

ГОСТ 9064-75 — гайки для фланцевых соединений; ОСТ разработан в развитие этого стандарта
ОСТ 26-2043-91 — технические требования к болтам, шпилькам, гайкам и шайбам
ГОСТ 24705 — основные размеры метрической резьбы
ГОСТ 16093 — допуски метрической резьбы
ГОСТ 1759.1 — допуски и методы контроля

Примеры условного обозначения:

Гайка М16.7Н.25 ОСТ 26-2041-96 — резьба М16 с крупным шагом, поле допуска 7Н, сталь 25, без покрытия
Гайка М76×6.6Н.25.0215 ОСТ 26-2041-96 — резьба М76×6, поле допуска 6Н, сталь 25, покрытие 02 толщиной 15 мкм

Гайки по ОСТ 26-2041-96 представляют собой специальные шестигранные крепёжные изделия увеличенной высоты, предназначенные для фланцевых соединений трубопроводов, соединительных частей, арматуры, приборов, сосудов и аппаратов.

Изделия применяются в химической, нефтеперерабатывающей, нефтехимической, газовой, нефтяной и других смежных отраслях промышленности. Стандарт предусматривает эксплуатацию соединений при условном давлении до 16 МПа и температуре рабочей среды от −70 до +600 °С.

Размерный ряд включает гайки с номинальным диаметром метрической резьбы от М10 до М80. Для размеров от М10 до М68 предусмотрена резьба с крупным шагом, а для размеров от М42 до М80 — также с мелким шагом.

Высота гайки H численно равна номинальному диаметру резьбы. Увеличенная высота обеспечивает значительную длину резьбового зацепления и позволяет применять изделия в ответственных фланцевых соединениях, работающих при повышенных нагрузках, давлении и температуре.

Основными геометрическими параметрами являются номинальный диаметр резьбы d, шаг резьбы P, размер «под ключ» S, минимальный диаметр описанной окружности D, высота H и предельное смещение оси резьбового отверстия относительно граней.

Диаметр цилиндрической части D₁ должен составлять от 0,90 до 0,95 размера «под ключ» S. Угол наружной фаски составляет от 15° до 30°, угол фаски резьбового отверстия — от 90° до 120°.

Резьба выполняется по ГОСТ 24705. Для гаек с диаметром резьбы до М48 включительно применяется поле допуска 7Н, для гаек с диаметром резьбы свыше М48 — поле допуска 6Н.

Марка стали, наличие покрытия и его толщина включаются в условное обозначение изделия. Конкретные материалы, требования к механическим свойствам, термической обработке, покрытиям, приёмке и контролю устанавливаются ОСТ 26-2043-91 и требованиями заказа.

Для гаек, изготавливаемых ковкой, допускаются предельные отклонения размера «под ключ» по полю допуска h16.

ОСТ 26-2041-96 разработан в развитие ГОСТ 9064-75. Ближайшим по назначению изделием является гайка типа А по ГОСТ 9064-75, однако взаимозаменяемость необходимо проверять по размерному ряду, шагу резьбы, полю допуска, материалу и условиям эксплуатации.

Стандарт введён в действие 1 апреля 1997 года взамен ОСТ 26-2041-77. Изменение № 1 введено с 1 июля 1998 года.
