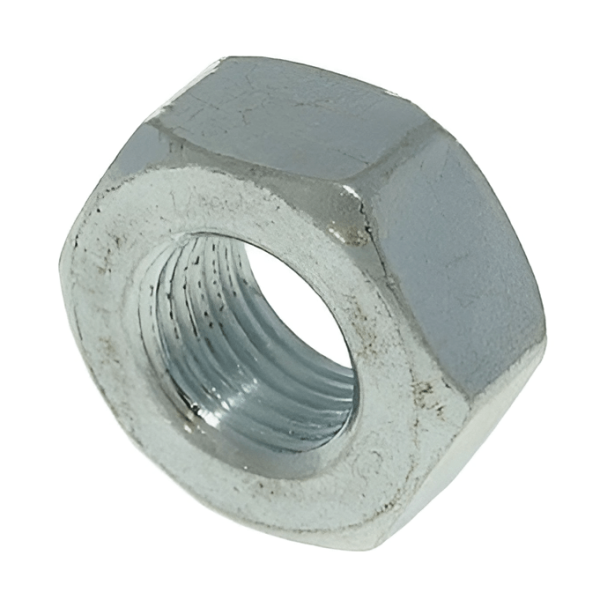

Гайки шестигранные с уменьшенным размером под ключ класса точности В ГОСТ 15521-70
Тип изделия:
- Гайка шестигранная
- Гайка с уменьшенным размером «под ключ»
- Гайка нормальной высоты
Стандарт:
- ГОСТ 15521-70
Класс точности:
- В
Диапазон номинальных диаметров резьбы:
- От М8 до М48
Основные размеры резьбы:
- М8
- М10
- М12
- М16
- М20
- М24
- М30
- М36
- М42
- М48
Размеры ограниченного применения:
- М14
- М18
- М22
- М27
- Размеры, приведённые в стандарте в скобках, применять не рекомендуется
Шаг резьбы:
- Крупный
- Мелкий
Резьба:
- Метрическая резьба по ГОСТ 24705
- Поле допуска резьбы указывается в условном обозначении гайки
Размер «под ключ» S:
- От 12 до 70 мм в зависимости от диаметра резьбы
Высота гайки m:
- От 6,5 до 38 мм в зависимости от диаметра резьбы
Диаметр описанной окружности e:
- Не менее 13,1–76,9 мм в зависимости от типоразмера
Минимальный диаметр опорной поверхности dw:
- От 10,6 до 65,4 мм в зависимости от типоразмера
Конструктивные параметры:
- Угол наружной фаски — от 15° до 30°
- Угол фаски резьбового отверстия — от 90° до 120°
- Шероховатость отдельных поверхностей — по чертежу стандарта
Технические требования:
- По ГОСТ 1759.0
Допуски и методы контроля:
- Неустановленные допуски размеров, отклонений формы и расположения поверхностей — по ГОСТ 1759.1
- Методы контроля геометрических параметров — по ГОСТ 1759.1
Дефекты поверхности:
- Допустимые дефекты поверхности и методы контроля — по ГОСТ 1759.3
Параметры, указываемые в условном обозначении:
- Номинальный диаметр резьбы
- Мелкий шаг резьбы — при его применении
- Поле допуска резьбы
- Класс прочности
- Марка материала — в предусмотренных случаях
- Условное обозначение покрытия
- Толщина покрытия
- Обозначение ГОСТ 15521-70
Пример условного обозначения:
- Гайка М12-6Н.5 ГОСТ 15521-70 — резьба М12 с крупным шагом, поле допуска 6Н, класс прочности 5, без покрытия
- Гайка М12×1,25-6Н.12.40Х.016 ГОСТ 15521-70 — резьба М12×1,25, поле допуска 6Н, класс прочности 12, сталь 40Х, покрытие 01 толщиной 6 мкм
Расчёт массы изделий из других материалов:
- Для алюминиевого сплава массу стальной гайки умножают на коэффициент 0,356
- Для латуни массу стальной гайки умножают на коэффициент 1,080
Гайки по ГОСТ 15521-70 представляют собой шестигранные крепёжные изделия с внутренней метрической резьбой и уменьшенным размером «под ключ». Стандарт распространяется на гайки класса точности В с номинальным диаметром резьбы от М8 до М48.
Уменьшенный размер шестигранника позволяет применять гайки в узлах с ограниченным радиальным пространством, где использование крепежа со стандартным размером «под ключ» затруднено или невозможно. Такая конструкция также позволяет уменьшить наружные габариты и массу резьбового соединения.
Стандарт предусматривает метрическую резьбу с крупным и мелким шагом. Размеры М14, М18, М22 и М27 приведены в стандарте в скобках и не рекомендуются к применению.
Конструкция гайки включает наружный шестигранник, опорную поверхность и фаски. Угол наружной фаски составляет от 15° до 30°, угол фаски резьбового отверстия — от 90° до 120°.
Гайки применяются в машиностроении, приборостроении, производстве промышленного оборудования, транспортной техники, металлоконструкций и специальных сборочных узлов, в которых требуется уменьшенный наружный габарит резьбового крепежа.
Близким по конструкции стандартом является ГОСТ 2524-70, устанавливающий шестигранные гайки с уменьшенным размером «под ключ» класса точности А. ГОСТ 15522-70 распространяется на низкие гайки с уменьшенным размером «под ключ» класса точности В.
Прямой идентичный аналог по DIN или ISO для гаек по ГОСТ 15521-70 не установлен. При подборе зарубежной замены необходимо сравнивать класс точности, номинальный диаметр и шаг резьбы, высоту гайки, размер «под ключ» и минимальный диаметр опорной поверхности.
Класс прочности, марка материала, вид покрытия и его толщина устанавливаются техническими требованиями и указываются в условном обозначении изделия.
Звоните нам по многоканальному телефону 8 (495) 138-28-81
Присылайте свои заказы по электронной почте на адрес info@m5m7.ru
Наши эксперты решат ваши вопросы и задачи в короткие сроки.
Основные размеры шестигранных гаек с уменьшенным размером «под ключ» класса точности В
Размеры в миллиметрах
| Номинальный диаметр резьбы d | 8 | 10 | 12 | (14) | 16 | (18) | 20 | (22) | 24 | (27) | 30 | 36 | 42 | 48 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Шаг резьбы P | Крупный | 1,25 | 1,5 | 1,75 | 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | ||||
| Мелкий | 1 | 1,25 | 1,5 | 2 | 3 | ||||||||||
| Размер «под ключ» S | 12 | 14 | 17 | 19 | 22 | 24 | 27 | 30 | 32 | 36 | 41 | 50 | 60 | 70 | |
| Диаметр описанной окружности e, не менее | 13,1 | 15,3 | 18,7 | 20,9 | 23,9 | 26,2 | 29,6 | 33,0 | 35,0 | 39,6 | 45,2 | 55,4 | 66,4 | 76,9 | |
| da | Не менее | 8,0 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 27 | 30 | 36 | 42 | 48 |
| Не более | 8,75 | 10,8 | 13,0 | 15,1 | 17,3 | 19,4 | 21,6 | 23,8 | 25,9 | 29,2 | 32,4 | 38,9 | 45,4 | 51,8 | |
| dw, не менее | 10,6 | 12,5 | 15,5 | 17,2 | 20,1 | 22,0 | 24,8 | 27,7 | 29,5 | 33,2 | 38,0 | 46,6 | 55,9 | 65,4 | |
| Высота гайки m | 6,5 | 8,0 | 10 | 11 | 13 | 15 | 16 | 18 | 19 | 22 | 24 | 29 | 34 | 38 | |
Примечание. Размеры М14, М18, М22 и М27, заключённые в скобки, применять не рекомендуется.
