Гайка по ГОСТ 9064-75 для фланцевых соединений

По запросу

Тип изделия:

Гайка шестигранная
Гайка увеличенной высоты
Гайка типа А для фланцевых соединений
Гайка с внутренней метрической резьбой

Стандарт:

ГОСТ 9064-75
Полное наименование: «Гайки для фланцевых соединений с температурой среды от 0 до 650 °С. Типы и основные размеры»

Статус стандарта:

Действует
Дата введения — 1 января 1976 года
Взамен ГОСТ 9064-69
Ограничение срока действия снято
Применяется с изменениями № 1 и № 2

Типы гаек по стандарту:

Тип А — шестигранная гайка
Тип Б — колпачковая гайка в трёх исполнениях

Диапазон номинальных диаметров резьбы типа А:

От М10 до М160

Основной размерный ряд:

М10; М12; М16; М20; М24; М30; М36
М42; М48; М56; М64; М72; М80
М90; М100; М110; М125; М140; М160

Размеры, по возможности не рекомендуемые к применению:

М22
М27
М52
М60
М68
М76
М120

Тип резьбы:

Метрическая резьба
Резьба по ГОСТ 24705
Крупный и мелкий шаг в зависимости от типоразмера

Крупный шаг резьбы:

От 1,5 до 6 мм
Предусмотрен для размеров от М10 до М68

Мелкий шаг резьбы:

От 1,25 до 6 мм
Для размеров от М72 до М160 — 4 или 6 мм

Поле допуска резьбы:

Указывается в условном обозначении
В примере стандарта применяется поле допуска 6Н

Размер «под ключ» S:

От 17 до 225 мм
Предельное отклонение h14 — для размеров от М10 до М52
Предельное отклонение h15 — для размеров от М56 до М160
Для кованых гаек допускается поле допуска h16

Минимальный диаметр описанной окружности e:

От 18,8 до 263 мм

Высота гайки H:

От 10 до 160 мм
Номинальная высота равна номинальному диаметру резьбы
Предельное отклонение — h14

Диаметр опорной поверхности d_w:

Приблизительно от 0,90S до 0,95S

Угол наружной фаски:

30°

Угол фаски резьбового отверстия:

120°

Предельное смещение оси резьбового отверстия:

От 0,4 до 1,15 мм в зависимости от размера гайки

Материалы:

Марка стали определяется условиями эксплуатации и требованиями заказа
В примере стандарта приведена сталь 35
Требования к материалам и механическим свойствам — по ГОСТ 20700-75

Покрытия:

Без покрытия
С защитным покрытием, вид и толщина которого указываются в условном обозначении
Требования к покрытиям — по ГОСТ 20700-75

Способы изготовления:

Механическая обработка
Штамповка
Ковка

Температура рабочей среды:

От 0 до 650 °С

Области применения:

Фланцевые соединения паровых и газовых турбин
Паровые котлы
Трубопроводы и соединительные части
Трубопроводная арматура
Приборы, аппараты и резервуары
Ответственные высокотемпературные резьбовые соединения

Связанные стандарты:

ГОСТ 20700-75 — технические требования к крепежу для фланцевых и анкерных соединений
ГОСТ 24705 — основные размеры метрической резьбы
ГОСТ 30893.1-2002 — неуказанные предельные отклонения линейных и угловых размеров

Пример условного обозначения:

Гайка АМ12-6Н.35.III.3.026 ГОСТ 9064-75 — гайка типа А, резьба М12 с крупным шагом 1,75 мм, поле допуска 6Н, сталь 35, категория III, группа качества 3, покрытие 02 толщиной 6 мкм

Гайки по ГОСТ 9064-75 представляют собой специальные крепёжные изделия для ответственных фланцевых соединений, эксплуатируемых при температуре рабочей среды от 0 до 650 °С.

Стандарт распространяется на фланцевые соединения паровых и газовых турбин, паровых котлов, трубопроводов и соединительных частей, трубопроводной арматуры, приборов, аппаратов и резервуаров.

ГОСТ 9064-75 предусматривает два типа изделий: тип А — шестигранная гайка, тип Б — колпачковая гайка. Данная товарная карточка относится к шестигранным гайкам типа А. Колпачковые гайки типа Б имеют другую конструкцию и три исполнения, поэтому их целесообразно размещать отдельной товарной позицией.

Гайка типа А имеет увеличенную высоту, равную номинальному диаметру резьбы. Такая конструкция обеспечивает значительную длину резьбового зацепления и применяется в соединениях, работающих при повышенной температуре и механической нагрузке.

Размерный ряд включает метрическую резьбу от М10 до М160. Для размеров до М68 предусмотрена резьба с крупным шагом. Мелкий шаг применяется во всём размерном ряду и для размеров от М72 до М160 может составлять 4 или 6 мм.

Размеры М22, М27, М52, М60, М68, М76 и М120 приведены в стандарте в скобках и по возможности не рекомендуются к применению.

Основными геометрическими параметрами являются номинальный диаметр резьбы d, шаг резьбы P, размер «под ключ» S, минимальный диаметр описанной окружности e и высота гайки H.

Диаметр опорной поверхности d_w составляет приблизительно от 0,90 до 0,95 размера «под ключ» S. Наружная фаска выполняется под углом 30°, а угол фаски резьбового отверстия составляет 120°.

Резьба выполняется метрической по ГОСТ 24705. Технические требования к материалам, механическим свойствам, термической обработке, покрытиям, контролю и приёмке стандарт устанавливает по ГОСТ 20700-75.

Марка стали, категория, группа качества, поле допуска резьбы, вид покрытия и его толщина включаются в условное обозначение изделия. В примере стандарта приведена гайка из стали 35 с полем допуска резьбы 6Н и защитным покрытием.

Для гаек типа А, изготавливаемых ковкой, допускаются предельные отклонения размера «под ключ» по полю допуска h16.

ГОСТ 9064-75 введён в действие 1 января 1976 года взамен ГОСТ 9064-69. Ограничение срока действия стандарта снято.

Звоните нам по многоканальному телефону 8 (495) 138-28-81

Присылайте свои заказы по электронной почте на адрес info@m5m7.ru

Наши эксперты решат ваши вопросы и задачи в короткие сроки.

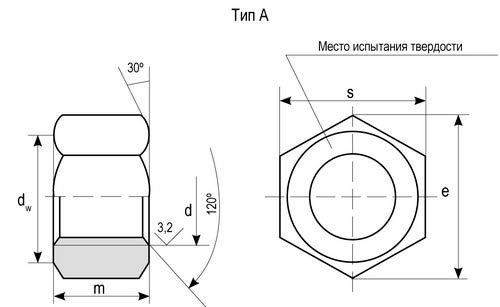

Тип А - шестигранная гайка в единственном исполнении;
9064_75 тип а.jpg

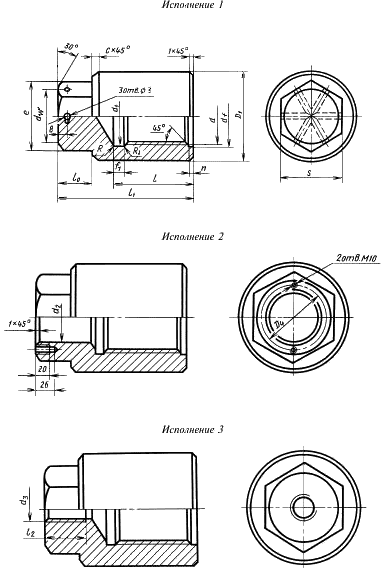

Тип Б - колпачковая гайка в трех видах исполнения.

9064 тип б.gif

Основные размеры шестигранных гаек типа А ГОСТ 9064-75

Размеры в миллиметрах

Резьба d	Крупный шаг P	Мелкий шаг P	Размер «под ключ» S	Допуск S	e, не менее	Высота H
М10	1,5	1,25	17	h14	18,8	10
М12	1,75	1,25	19	h14	21,0	12
М16	2,0	1,5	24	h14	26,7	16
М20	2,5	1,5	30	h14	33,5	20
(М22)	2,5	1,5	32	h14	35,6	22
М24	3,0	2,0	36	h14	40,3	24
(М27)	3,0	2,0	41	h14	45,9	27
М30	3,5	2,0	46	h14	51,4	30
М36	4,0	3,0	55	h14	61,7	36
М42	4,5	3,0	65	h14	73,1	42
М48	5,0	3,0	75	h14	84,5	48
(М52)	5,0	3,0	80	h14	90,4	52
М56	5,5	4,0	85	h15	96,0	56
(М60)	5,5	4,0	90	h15	102,0	60
М64	6,0	4,0	95	h15	107,5	64
(М68)	6,0	4,0	100	h15	113,5	68
М72	—	4,0 или 6,0	105	h15	118,0	72
(М76)	—	4,0 или 6,0	110	h15	124,0	76
М80	—	4,0 или 6,0	115	h15	130,0	80
М90	—	4,0 или 6,0	130	h15	147,0	90
М100	—	4,0 или 6,0	145	h15	163,0	100
М110	—	4,0 или 6,0	155	h15	180,0	110
(М120)	—	4,0 или 6,0	175	h15	195,5	120
М125	—	4,0 или 6,0	180	h15	203,5	125
М140	—	4,0 или 6,0	200	h15	229,0	140
М160	—	4,0 или 6,0	225	h15	263,0	160

Примечания:

Таблица относится к шестигранным гайкам типа А.
Размеры, заключённые в скобки, по возможности применять не рекомендуется.
Предельное отклонение высоты H — h14.
Для кованых гаек типа А допускаются отклонения размера «под ключ» по h16.
Колпачковые гайки типа Б имеют отдельные размеры и три конструктивных исполнения.
