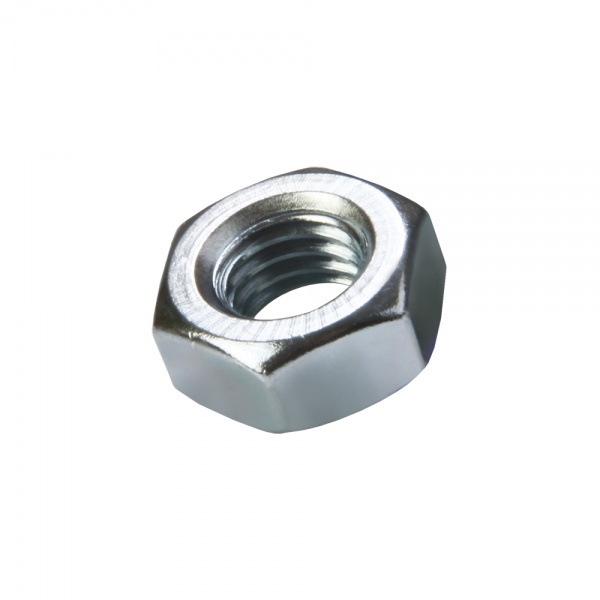

Гайка по ГОСТ 22354-77 шестигранная высокопрочная

Гайка по ГОСТ 22354-77 шестигранная высокопрочная

По запросу

Тип изделия:

Гайка шестигранная
Гайка высокопрочная
Гайка для высокопрочного болтового соединения

Стандарт:

ГОСТ 22354-77
Полное наименование: «Гайки высокопрочные класса точности В. Конструкция и размеры»

Статус стандарта в Российской Федерации:

Не действует
Дата введения — 1 января 1979 года
Применение прекращено с 1 января 2008 года
Издание учитывает изменение № 1

Класс точности:

Диапазон номинальных диаметров резьбы:

От М16 до М48

Размерный ряд:

М16; М18; М20; М22; М24
М27; М30; М36; М42; М48

Размеры, не рекомендуемые к применению:

М18
М22
М27

Шаг резьбы:

От 2 до 5 мм в зависимости от номинального диаметра
Стандарт предусматривает крупный шаг метрической резьбы

Резьба:

Метрическая резьба по ГОСТ 24705
В примере условного обозначения применяется поле допуска 6Н

Размер «под ключ» S:

От 27 до 75 мм

Высота гайки m:

От 15 до 38 мм

Минимальный диаметр описанной окружности e:

От 29,9 до 83,4 мм

Размер фаски резьбового отверстия d_a:

Минимальное значение соответствует номинальному диаметру резьбы
Максимальное значение — от 17,3 до 51,8 мм

Диаметр опорной поверхности d_w:

От 0,90S до 0,95S

Материалы гаек:

Сталь 35
Сталь 40
Сталь 35Х
Сталь 40Х
Специальные легированные стали для отдельных высоконагруженных исполнений
Конкретная марка выбирается по ГОСТ 22356-77 в зависимости от диаметра и прочности болта

Твёрдость гаек:

Нормируется по Бринеллю
Конкретный диапазон зависит от диаметра, марки стали и прочности соответствующего болта
Предусмотренные стандартом значения находятся примерно в диапазоне от 229 до 388 НВ

Испытательная нагрузка:

Гайки подвергаются испытанию пробной нагрузкой
Минимальное напряжение от испытательной нагрузки зависит от диаметра и прочности болта

Коэффициент закручивания болтокомплекта:

Не менее 0,14
Не более 0,20

Климатические исполнения:

У1 — для районов с расчётной температурой −40 °С и выше
ХЛ1 — для районов с расчётной температурой от −40 до −65 °С

Контроль гаек:

Испытание пробной нагрузкой
Определение твёрдости
Определение коэффициента закручивания в комплекте с болтом и шайбой
Контроль размеров, формы и состояния поверхности

Требования к поверхности:

Не допускаются рванины и выкрашивания резьбы, выходящие по глубине за пределы среднего диаметра резьбы и превышающие установленную протяжённость
Отклонения формы и допустимые дефекты поверхности — по ГОСТ 1759.1 и ГОСТ 1759.3

Формирование партии:

Изделия одного условного обозначения
Изделия из стали одной плавки
Единый режим термической обработки
Масса партии гаек — не более 500 кг

Комплектные изделия:

Высокопрочные болты — ГОСТ 22353-77
Шайбы к высокопрочным болтам — ГОСТ 22355-77
Общие технические требования — ГОСТ 22356-77

Области применения:

Стальные строительные конструкции
Мостовые конструкции
Фрикционные соединения с предварительным натяжением
Металлические конструкции тяжёлого машиностроения

Примеры условного обозначения:

Гайка М20-6Н.110 ГОСТ 22354-77 — гайка М20 с полем допуска 6Н для болта с наименьшим временным сопротивлением 1100 МПа, климатическое исполнение У1
Гайка М20-6Н.110.ХЛ1 ГОСТ 22354-77 — то же, климатического исполнения ХЛ1

Гайки по ГОСТ 22354-77 представляют собой высокопрочные шестигранные крепёжные изделия класса точности В, предназначенные для применения совместно с высокопрочными болтами по ГОСТ 22353-77.

Изделия применяются в ответственных болтовых соединениях стальных строительных конструкций, включая мостовые конструкции, а также в металлических конструкциях тяжёлого машиностроения.

Размерный ряд включает гайки с метрической резьбой от М16 до М48. Размеры М18, М22 и М27 приведены в стандарте в скобках и не рекомендуются к применению.

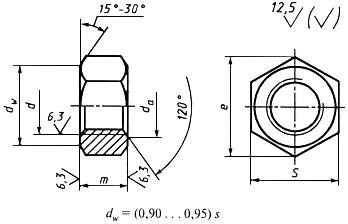

Гайка имеет шестигранный корпус с увеличенным размером «под ключ», внутреннюю метрическую резьбу и опорные торцевые поверхности. Диаметр опорной поверхности d_w составляет от 0,90 до 0,95 размера «под ключ» S.

Основными геометрическими параметрами являются номинальный диаметр резьбы d, шаг резьбы P, высота гайки m, размер «под ключ» S, минимальный диаметр описанной окружности e и размеры фаски резьбового отверстия d_a.

Резьба выполняется по ГОСТ 24705. В примере условного обозначения стандарта применяется поле допуска внутренней резьбы 6Н.

Технические требования к материалам, механическим свойствам, термической обработке, испытаниям, приёмке, упаковке и хранению устанавливаются ГОСТ 22356-77.

В зависимости от расчётного сопротивления соответствующего болта для изготовления гаек применяются углеродистые и легированные стали, включая стали 35, 40, 35Х, 40Х и специальные легированные стали для наиболее нагруженных соединений.

Гайки должны выдерживать испытательную нагрузку и соответствовать установленным требованиям по твёрдости. В составе комплекта «болт — гайка — шайба» контролируется коэффициент закручивания.

Стандарт предусматривает климатическое исполнение У категории размещения 1 для районов с расчётной температурой от −40 °С и выше, а также исполнение ХЛ категории размещения 1 для районов с температурой от −40 до −65 °С.

ГОСТ 22354-77 введён в действие 1 января 1979 года. Его применение в качестве национального стандарта Российской Федерации было прекращено с 1 января 2008 года. При подборе современной замены необходимо учитывать требования проектной документации и рассматривать изделие только в составе соответствующего высокопрочного болтокомплекта.

Звоните нам по многоканальному телефону 8 (495) 138-28-81

Присылайте свои заказы по электронной почте на адрес info@m5m7.ru

Наши эксперты решат ваши вопросы и задачи в короткие сроки.

Основные размеры высокопрочных шестигранных гаек ГОСТ 22354-77

Размеры в миллиметрах

Резьба d	Шаг P	Высота m	Размер «под ключ» S	e, не менее	d_a, не менее	d_a, не более
М16	2,0	15	27	29,9	16	17,3
(М18)	2,5	16	30	33,3	18	19,4
М20	2,5	18	32	35,0	20	21,6
(М22)	2,5	19	36	39,6	22	23,8
М24	3,0	22	41	45,2	24	25,9
(М27)	3,0	24	46	50,9	27	29,2
М30	3,5	24	46	50,9	30	32,4
М36	4,0	29	55	60,8	36	38,9
М42	4,5	34	65	72,1	42	45,4
М48	5,0	38	75	83,4	48	51,8
