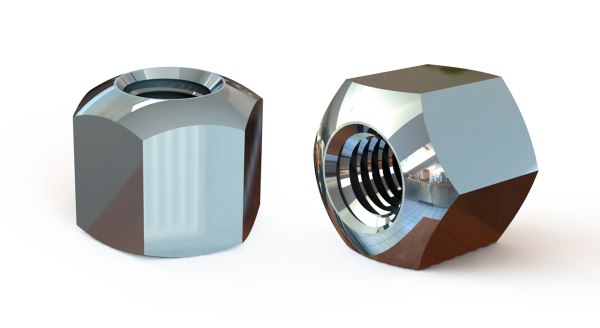

Гайки шестигранные со сферическим торцом ГОСТ 14727-69
Тип изделия:
- Гайка шестигранная
- Гайка со сферическим торцом
- Специальная гайка для станочных приспособлений
Стандарт:
- ГОСТ 14727-69
- Полное наименование с учётом изменения № 2: «Гайки шестигранные со сферическим торцом. Конструкция»
Статус стандарта:
- Действует
- Дата введения — 1 июля 1970 года
- Введён взамен ГОСТ 3392-57 и ГОСТ 4089-57
- Применяется с изменениями № 1 и № 2
Исполнения:
- Исполнение 1 — шестигранная гайка с наружным сферическим торцом
- Исполнение 2 — гайка с дополнительной цилиндрической частью, нормируемой размерами D1, h и h1
Диапазон резьбы исполнения 1:
- От М6 до М48
Диапазон резьбы исполнения 2:
- От М6 до М36
Стандартный размерный ряд:
- М6; М8; М10; М12; М16
- М20; М24; М30; М36; М42; М48
Резьба:
- Метрическая резьба по ГОСТ 24705-81
- Поле допуска внутренней резьбы — 6Н по ГОСТ 16093-81
Размеры фасок резьбы:
- По ГОСТ 10549-80
Размер «под ключ» S:
- От 10 до 75 мм
- Предельные отклонения — по h13
Высота гайки H:
- От 9 до 72 мм
Наружный размер D:
- От 11,5 до 86,5 мм
Размер D1 исполнения 2:
- От 11,0 до 52,0 мм
Диаметр внутреннего отверстия d1:
- От 7 до 52 мм
Размер h исполнения 2:
- От 2,5 до 10,0 мм
Размер h1 исполнения 2:
- От 3 до 8 мм
Радиус сферического торца r:
- От 9 до 67 мм
Справочное соотношение:
- D2 ≈ 0,95S
Угол сферической части:
- 30°
Материал:
- Сталь 40Х по ГОСТ 4543-71
- Допускается замена другой маркой стали с механическими свойствами не ниже, чем у стали 40Х
Твёрдость гайки:
- От 34,5 до 39,5 HRCэ
Значение твёрдости, указанное на сферической части чертежа:
- От 46,5 до 51 HRCэ
Неуказанные предельные отклонения:
- Для отверстий — H14
- Для валов — h14
- Для остальных размеров — ±IT14/2
Шероховатость поверхностей:
- Ra 6,3 — для поверхности, ранее обозначенной Rz 40
- Ra 1,6 — для поверхности, ранее обозначенной Ra 2,5
Основное покрытие:
- Хим. Окс. прм
- Обозначение покрытия — по ГОСТ 9.306-85
Другие покрытия:
- Допускаются по согласованию с потребителем
Остальные технические требования:
- По ГОСТ 1759.0-87
Маркировка:
- Наименование изделия
- Обозначение изделия
- Обозначение ГОСТ 14727-69
- Товарный знак предприятия-изготовителя
- Маркировка наносится на тару или упаковку партии гаек одного типоразмера
Области применения:
- Станочные приспособления
- Прижимные узлы
- Шарнирные узлы, показанные в справочном приложении стандарта
Приблизительная масса одного изделия:
- От 0,004 до 1,800 кг
Пример условного обозначения:
- Гайка 7003-0271 ГОСТ 14727-69 — гайка исполнения 1 с резьбой М6
Гайки по ГОСТ 14727-69 представляют собой специальные шестигранные крепёжные изделия со сферическим торцом, предназначенные для применения в станочных приспособлениях. Стандарт устанавливает конструкцию изделий с метрической резьбой от М6 до М48.
ГОСТ 14727-69 предусматривает два конструктивных исполнения. Исполнение 1 имеет шестигранный корпус и наружный сферический торец. Исполнение 2 дополнительно характеризуется размерами цилиндрической части D1, h и h1.
Гайки исполнения 1 предусмотрены для всего размерного ряда от М6 до М48. Исполнение 2 установлено для изделий с резьбой от М6 до М36.
Основными геометрическими параметрами являются номинальный диаметр резьбы d, размер «под ключ» S, высота H, наружный размер D, диаметр внутреннего отверстия d1 и радиус сферического торца r. Для исполнения 2 дополнительно нормируются размеры D1, h и h1.
В справочном приложении ГОСТ 14727-69 показаны примеры применения гаек в прижимном и шарнирном узлах станочных приспособлений. Конкретная схема установки и конструкция сопрягаемых деталей определяются устройством приспособления.
Основным материалом является сталь 40Х. Допускается применение стали других марок с механическими свойствами не ниже, чем у стали 40Х.
Твёрдость гаек должна составлять от 34,5 до 39,5 HRCэ. На чертеже для сферической части изделия также указано значение от 46,5 до 51 HRCэ.
Резьба выполняется метрической по ГОСТ 24705-81 с полем допуска 6Н по ГОСТ 16093-81. Размеры фасок резьбы принимаются по ГОСТ 10549-80.
Стандарт предусматривает химическое окисное покрытие с пропиткой маслом — Хим. Окс. прм. По согласованию с потребителем допускается применение других защитных покрытий.
ГОСТ 14727-69 не устанавливает прямого соответствия международным стандартам ISO или DIN. При подборе аналога необходимо сопоставлять исполнение, резьбу, размер «под ключ», высоту, радиус сферического торца и размеры сопрягаемых поверхностей.
Стандарт введён в действие 1 июля 1970 года взамен ГОСТ 3392-57 и ГОСТ 4089-57. Наименование документа с учётом изменения № 2 — «Гайки шестигранные со сферическим торцом. Конструкция».
