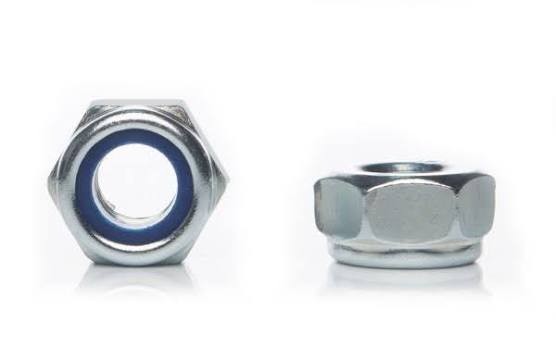

Гайки шестигранные нормальные самостопорящиеся с неметаллической вставкой, тип 1, ГОСТ ISO 7040-2014
Тип изделия:
- Гайка шестигранная нормальная
- Гайка самостопорящаяся
- Гайка с неметаллической вставкой
- Тип 1
Стандарт:
- ГОСТ ISO 7040-2014
Международный аналог:
- ISO 7040:2012
- Степень соответствия — идентичная, IDT
Диапазон номинальных диаметров резьбы:
- От М3 до М36
Стандартный размерный ряд:
- М3; М4; М5; М6; М8; М10; М12; М16
- М20; М24; М30; М36
Размер, не рекомендуемый к применению:
- М14
Резьба:
- Метрическая резьба ISO общего назначения
- Крупный шаг резьбы
- Поле допуска внутренней резьбы — 6Н
- Основные размеры резьбы — по ISO 261, ISO 724 и ISO 965-2
Классы прочности:
- Для М3 и М4 — по согласованию между изготовителем и заказчиком
- Для М5–М36 — 5, 8 и 10
Механические свойства:
- Для М3 и М4 — по согласованию и ISO 2320
- Для М5–М36 — по ISO 898-2 и ISO 2320
Класс точности:
- А — для резьбы до М16 включительно
- В — для резьбы свыше М16
- Допуски — по ISO 4759-1
Материал корпуса:
- Сталь
Материал самостопорящейся вставки:
- Неметаллический материал
- Например, полиамид
Форма самостопорящего элемента:
- Определяется изготовителем
Размер «под ключ» s:
- От 5,32 до 55,00 мм с учётом предельных отклонений
Минимальный размер по углам e:
- От 6,01 до 60,79 мм
Общая высота h:
- От 4,02 до 38,90 мм с учётом предельных отклонений
Минимальная высота корпуса m:
- От 2,15 до 29,40 мм
Минимальная высота участка для захвата ключом mw:
- От 1,72 до 23,52 мм
Минимальный диаметр опорной поверхности dw:
- От 4,57 до 51,11 мм
Конструктивные углы:
- Угол наружной фаски β — от 15° до 30°
- Угол фаски резьбового отверстия θ — от 90° до 120°
Общие требования:
- По ISO 8992
Отделка и покрытия:
- Как изготовлено
- Электролитические покрытия — по ISO 4042
- Неэлектролитические цинк-ламельные покрытия — по ISO 10683
- Другие покрытия и дополнительные требования — по согласованию поставщика и заказчика
Дефекты поверхности:
- Допустимые дефекты поверхности — по ISO 6157-2
Приёмочный контроль:
- По ISO 3269
Связанные стандарты:
- ISO 4032 — шестигранные гайки нормальной высоты классов точности А и В
- ISO 2320 — механические и эксплуатационные свойства стальных самостопорящихся гаек
- ISO 898-2 — механические свойства гаек установленных классов прочности
Области применения:
- Машиностроение
- Автомобилестроение
- Промышленное оборудование
- Приборостроение
- Резьбовые соединения, подверженные вибрационным и переменным нагрузкам
Пример условного обозначения:
- Гайка шестигранная нормальная самостопорящаяся ГОСТ ISO 7040-М12-8 — гайка с резьбой М12 и классом прочности 8
Гайки по ГОСТ ISO 7040-2014 представляют собой шестигранные самостопорящиеся гайки нормальной высоты с неметаллической вставкой. Стандарт распространяется на изделия с метрической резьбой от М3 до М36.
Неметаллическая вставка взаимодействует с резьбой болта или шпильки и создаёт дополнительный момент сопротивления проворачиванию. Благодаря этому гайка сохраняет самостопорящиеся свойства без применения отдельной пружинной шайбы, шплинта или другого внешнего стопорного элемента.
Корпус гайки изготавливается из стали. В качестве неметаллической вставки стандарт приводит, например, полиамид. Конкретная форма самостопорящего элемента выбирается изготовителем при условии соблюдения установленных механических и эксплуатационных требований.
ГОСТ ISO 7040-2014 предусматривает метрическую резьбу с крупным шагом и полем допуска 6Н. Размер М14, заключённый в таблице стандарта в скобки, применять не рекомендуется.
Для гаек с резьбой от М5 до М36 предусмотрены классы прочности 5, 8 и 10. Механические свойства гаек М3 и М4 устанавливаются по согласованию между изготовителем и заказчиком.
Класс точности зависит от номинального диаметра резьбы: для гаек до М16 включительно установлен класс точности А, для гаек свыше М16 — класс точности В.
Габаритные размеры изделий соответствуют шестигранным гайкам нормальной высоты по ISO 4032 с добавлением самостопорящего элемента. Основными размерными параметрами являются размер «под ключ» s, минимальный размер по углам e, общая высота h, высота корпуса m, минимальная высота участка для захвата ключом mw и минимальный диаметр опорной поверхности dw.
Самостопорящиеся гайки применяются в машиностроении, автомобилестроении, приборостроении, производстве промышленного оборудования и других сборочных узлах, подверженных вибрации или переменным нагрузкам.
ГОСТ ISO 7040-2014 идентичен международному стандарту ISO 7040:2012. Механические и эксплуатационные свойства самостопорящихся гаек определяются по ISO 2320, а механические свойства гаек установленных классов прочности — по ISO 898-2.
Изделия могут поставляться без дополнительного покрытия, с электролитическим покрытием либо с неэлектролитическим цинк-ламельным покрытием. Иные покрытия и дополнительные требования согласовываются между поставщиком и заказчиком.
Звоните нам по многоканальному телефону 8 (495) 138-28-81
Присылайте свои заказы по электронной почте на адрес info@m5m7.ru
Наши эксперты решат ваши вопросы и задачи в короткие сроки.
Основные размеры шестигранных нормальных самостопорящихся гаек с неметаллической вставкой
Размеры в миллиметрах
| Резьба D | М3 | М4 | М5 | М6 | М8 | М10 | М12 | (М14) | М16 | М20 | М24 | М30 | М36 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Шаг резьбы P | 0,5 | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2 | 2,5 | 3 | 3,5 | 4 | |
| da | Не более | 3,45 | 4,60 | 5,75 | 6,75 | 8,75 | 10,80 | 13,00 | 15,10 | 17,30 | 21,60 | 25,90 | 32,40 | 38,90 |
| Не менее | 3,00 | 4,00 | 5,00 | 6,00 | 8,00 | 10,00 | 12,00 | 14,00 | 16,00 | 20,00 | 24,00 | 30,00 | 36,00 | |
| dw, не менее | 4,57 | 5,88 | 6,88 | 8,88 | 11,63 | 14,63 | 16,63 | 19,64 | 22,49 | 27,70 | 33,25 | 42,75 | 51,11 | |
| e, не менее | 6,01 | 7,66 | 8,79 | 11,05 | 14,38 | 17,77 | 20,03 | 23,36 | 26,75 | 32,95 | 39,55 | 50,85 | 60,79 | |
| Общая высота h | Не более | 4,50 | 6,00 | 6,80 | 8,00 | 9,50 | 11,90 | 14,90 | 17,00 | 19,10 | 22,80 | 27,10 | 32,60 | 38,90 |
| Не менее | 4,02 | 5,52 | 6,22 | 7,42 | 8,92 | 11,20 | 14,20 | 15,90 | 17,80 | 20,70 | 25,00 | 30,10 | 36,40 | |
| m, не менее | 2,15 | 2,90 | 4,40 | 4,90 | 6,44 | 8,04 | 10,37 | 12,10 | 14,10 | 16,90 | 20,20 | 24,30 | 29,40 | |
| mw, не менее | 1,72 | 2,32 | 3,52 | 3,92 | 5,15 | 6,43 | 8,30 | 9,68 | 11,28 | 13,52 | 16,16 | 19,44 | 23,52 | |
| Размер «под ключ» s | Не более | 5,50 | 7,00 | 8,00 | 10,00 | 13,00 | 16,00 | 18,00 | 21,00 | 24,00 | 30,00 | 36,00 | 46,00 | 55,00 |
| Не менее | 5,32 | 6,78 | 7,78 | 9,78 | 12,73 | 15,73 | 17,73 | 20,67 | 23,67 | 29,16 | 35,00 | 45,00 | 53,80 | |
Примечание. Размер М14, заключённый в скобки, применять не рекомендуется. Форма самостопорящего элемента выбирается изготовителем.
