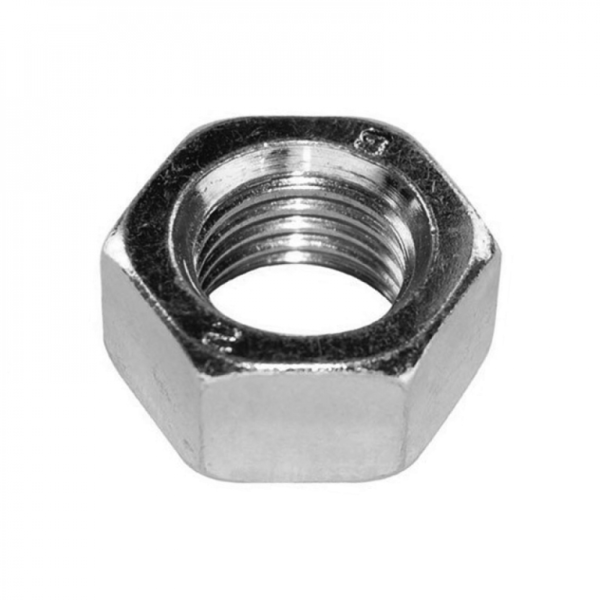

Гайки шестигранные класса точности С ГОСТ 15526-70

По запросу

Тип изделия:

Гайка шестигранная
Гайка нормальной высоты
Гайка с внутренней метрической резьбой

Стандарт:

ГОСТ 15526-70

Класс точности:

Исполнения:

Исполнение 1
Исполнение 2
Исполнение 3
Исполнения отличаются оформлением торцов и фасок в соответствии с чертежом стандарта

Диапазон номинальных диаметров резьбы:

От М3 до М48

Основные рекомендуемые диаметры резьбы:

М3; М4; М5; М6; М8; М10; М12
М16; М20; М24; М30; М36; М42; М48

Размеры, не рекомендуемые к применению:

М14
М18
М22
М27

Шаг резьбы:

Крупный
От 0,5 до 5 мм в зависимости от номинального диаметра резьбы

Резьба:

Метрическая резьба по ГОСТ 24705

Классы прочности:

4
5
Механические свойства — по ГОСТ 1759.5
На территории Российской Федерации — по ГОСТ Р 52628-2006 в части, указанной в стандарте

Покрытие:

Без покрытия
ГОСТ 15526-70 предусматривает поставку гаек без защитного покрытия

Размер «под ключ» S:

От 5,5 до 75 мм в зависимости от типоразмера

Высота гайки m:

От 3,4 до 38,9 мм в зависимости от типоразмера
Допускается изготовление гаек с номинальной высотой не менее 0,8d при соблюдении требований ГОСТ 1759.5

Диаметр описанной окружности e:

Не менее 5,9–82,6 мм в зависимости от типоразмера

Минимальный диаметр опорной поверхности d_w:

От 5,0 до 69,4 мм в зависимости от типоразмера

Конструктивные параметры исполнения 1:

Угол наружной фаски — от 15° до 30°
Угол фаски резьбового отверстия — от 90° до 120°

Особенность исполнения 3:

Допускается утяжка металла
Местное уменьшение высоты рёбер вследствие утяжки — не более 3 мм

Технические требования:

По ГОСТ 1759.0

Допуски и методы контроля:

Неустановленные допуски размеров — по ГОСТ 1759.1
Отклонения формы и расположения поверхностей — по ГОСТ 1759.1
Методы контроля геометрических параметров — по ГОСТ 1759.1

Дефекты поверхности:

Допустимые дефекты поверхности и методы контроля — по ГОСТ 1759.3

Области применения:

Строительные металлоконструкции
Машиностроение
Промышленное и технологическое оборудование
Транспортная и сельскохозяйственная техника
Общепромышленные резьбовые соединения

Конструктивно близкие стандарты:

DIN 555 — шестигранные гайки класса точности С
ISO 4034 — шестигранные гайки нормальной высоты класса точности С
Взаимозаменяемость определяется после сравнения всех размеров и технических требований

Примеры условного обозначения:

Гайка М12.5 (S18) ГОСТ 15526-70 — исполнение 1, резьба М12, класс прочности 5, размер «под ключ» 18 мм
Гайка 2М12.4 ГОСТ 15526-70 — исполнение 2, резьба М12, класс прочности 4, размер «под ключ» 19 мм

Гайки по ГОСТ 15526-70 представляют собой шестигранные крепёжные изделия с внутренней метрической резьбой. Стандарт распространяется на гайки класса точности С с номинальным диаметром резьбы от М3 до М48.

Класс точности С предусматривает менее строгие допуски геометрических параметров по сравнению с гайками классов точности А и В. Такие изделия применяются в общепромышленных и строительных резьбовых соединениях, для которых не требуется повышенная точность изготовления крепежа.

ГОСТ 15526-70 предусматривает три исполнения гаек, различающиеся оформлением торцевых поверхностей и фасок. Требуемое исполнение указывается в условном обозначении изделия.

Исполнение 1 имеет стандартный размер шестигранника и используется как основное. Для отдельных диаметров стандарт допускает изготовление гаек с альтернативными размерами «под ключ», приведёнными в справочном приложении 2.

Гайки изготавливаются с метрической резьбой с крупным шагом. Номинальные диаметры М14, М18, М22 и М27 приведены в стандарте в скобках и не рекомендуются к применению при проектировании новых изделий.

Механические свойства гаек должны соответствовать классам прочности 4 и 5. В соответствии с требованиями ГОСТ 15526-70 изделия поставляются без защитного покрытия.

Для исполнения 3 допускается технологическая утяжка металла, приводящая к местному уменьшению высоты рёбер гайки не более чем на 3 мм.

Стандарт также допускает изготовление гаек с номинальной высотой не менее 0,8 номинального диаметра резьбы при соблюдении установленных требований к механическим свойствам и предельным отклонениям.

Гайки применяются в строительстве, машиностроении, производстве металлоконструкций, технологического оборудования, сельскохозяйственной и транспортной техники, а также в других сборочных узлах общего назначения.

Конструктивно близкими зарубежными стандартами являются DIN 555 и ISO 4034, распространяющиеся на шестигранные гайки класса точности С. Они не являются полностью идентичными ГОСТ 15526-70, поэтому при замене необходимо сопоставлять диапазон резьбы, размер «под ключ», высоту, исполнение и механические свойства.

ГОСТ 15526-70 полностью соответствует СТ СЭВ 3684-82 и введён впервые с 1 января 1972 года.

Звоните нам по многоканальному телефону 8 (495) 138-28-81

Присылайте свои заказы по электронной почте на адрес info@m5m7.ru

Наши эксперты решат ваши вопросы и задачи в короткие сроки.

Основные размеры шестигранных гаек класса точности С

Размеры в миллиметрах

Номинальный диаметр резьбы d		3	4	5	6	8	10	12	(14)	16	(18)	20	(22)	24	(27)	30	36	42	48
Шаг резьбы P		0,50	0,70	0,80	1,00	1,25	1,50	1,75	2	2	2,5	2,5	2,5	3	3	3,5	4	4,5	5
Размер «под ключ» S		5,5	7	8	10	13	16	18	21	24	27	30	34	36	41	46	55	65	75
Диаметр описанной окружности e, не менее		5,9	7,5	8,6	10,9	14,2	17,6	19,9	22,8	26,2	29,6	33,0	37,3	39,6	45,2	50,9	60,8	71,3	82,6
d_a	Не менее	3	4	5	6	8	10	12	14	16	18	20	22	24	27	30	36	42	48
d_a	Не более	3,45	4,60	5,75	6,75	8,75	10,8	13,0	15,1	17,3	19,4	21,6	23,8	25,9	29,2	32,4	38,9	45,4	51,8
d_w, не менее		5,0	6,3	7,2	9,0	11,7	14,5	16,5	19,2	22,0	24,8	27,7	31,4	33,2	38,0	42,7	51,1	59,9	69,4
Высота гайки m		3,4	4,4	5,6	6,1	7,9	9,5	12,2	13,9	15,9	17,3	18,7	20,5	22,3	24,35	26,4	31,5	34,9	38,9

Примечание. Размеры М14, М18, М22 и М27, заключённые в скобки, применять не рекомендуется.

Дополнительные размеры шестигранных гаек класса точности С

Размеры в миллиметрах

Номинальный диаметр резьбы d	10	12	14	22
Размер «под ключ» S	17	19	22	32
Диаметр описанной окружности e, не менее	18,7	20,9	23,9	35,0
d_w, не менее	15,5	17,2	20,1	29,5
Теоретическая масса 1000 шт. гаек исполнения 1, кг	13,67	20,76	31,43	88,75
