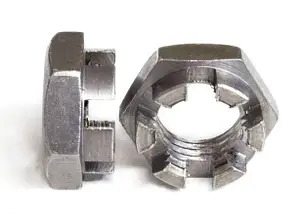

Гайки шестигранные прорезные и корончатые низкие класса точности В ГОСТ 5919-73
Тип изделия:
- Гайка шестигранная прорезная низкая
- Гайка шестигранная корончатая низкая
- Гайка для механического стопорения шплинтом
Стандарт:
- ГОСТ 5919-73
Класс точности:
- В
Исполнения:
- Исполнение 1 — низкая шестигранная прорезная гайка
- Исполнение 2 — низкая шестигранная корончатая гайка
Диапазон резьбы исполнения 1:
- От М6 до М48
Диапазон резьбы исполнения 2:
- От М12 до М48
Рекомендуемые номинальные диаметры резьбы:
- М6; М8; М10; М12; М16; М20
- М24; М30; М36; М42; М48
Размеры, не рекомендуемые к применению:
- М14
- М18
- М22
- М27
- М33
- М39
Варианты шага резьбы:
- Крупный шаг
- Мелкий шаг — начиная с резьбы М8
Резьба:
- Метрическая резьба по ГОСТ 24705
- Поле допуска резьбы указывается в условном обозначении изделия
Размер «под ключ» S:
- От 10 до 75 мм в зависимости от типоразмера
Общая высота гайки h:
- От 6 до 25 мм
Расстояние от опорной поверхности до основания прорези или коронки:
- От 3,5 до 16 мм
- Для исполнения 1 обозначается размером f
- Для исполнения 2 обозначается размером m
Минимальный диаметр опорной поверхности dw:
- От 9,0 до 69,4 мм
Минимальный диаметр описанной окружности e:
- От 10,9 до 82,6 мм
Диаметр коронки D:
- От 16 до 65 мм для исполнения 2
Количество прорезей:
- 6 прорезей — для резьбы от М6 до М39
- 8 прорезей — для резьбы М42 и М48
Ширина прорези n:
- От 2,0 до 9,0 мм в зависимости от типоразмера
Стопорный элемент:
- Шплинт по ГОСТ 397
- Рекомендуемый размер шплинта выбирается по номинальному диаметру резьбы и исполнению гайки
Особенности конструкции:
- Уменьшенная высота корпуса
- Прорези для совмещения с поперечным отверстием болта, шпильки или оси
- Визуально контролируемое механическое стопорение
- Возможность изготовления с отдельной цилиндрической коронкой
Допустимые варианты изготовления прорезей:
- Допускается фаска со стороны прорези или коронки
- Дно прорези может быть плоским
- Дно прорези может быть скруглённым
- Дно прорези может выполняться с фаской
Материал изготовления:
- Марка материала определяется техническими требованиями и условиями заказа
- ГОСТ 5919-73 не устанавливает одну обязательную марку стали для всего сортамента
Класс прочности:
- Назначается по общим техническим требованиям
- Указывается в условном обозначении гайки
Варианты покрытия:
- Без покрытия
- С защитным или защитно-декоративным покрытием по требованиям заказа
- Вид и толщина покрытия указываются в условном обозначении
Области применения:
- Оси и шарнирные соединения
- Тяги и рычажные механизмы
- Ступичные и ходовые узлы
- Транспортная техника
- Станочное и промышленное оборудование
- Соединения, подверженные вибрационным и переменным нагрузкам
Технические требования:
- По ГОСТ 1759.0
Соответствие другим стандартам:
- Полностью соответствует СТ СЭВ 2663-89
- ГОСТ 5933-73 — аналогичная конструкция класса точности А
- ГОСТ 5918-73 — прорезные и корончатые гайки нормальной высоты класса точности В
Параметры условного обозначения:
- Номер исполнения — для исполнения 2
- Номинальный диаметр резьбы
- Мелкий шаг резьбы — при его применении
- Поле допуска резьбы
- Класс прочности
- Марка материала — в предусмотренных случаях
- Условное обозначение покрытия
- Толщина покрытия
- Обозначение ГОСТ 5919-73
Примеры условного обозначения:
- Гайка М12-6Н.04 ГОСТ 5919-73 — исполнение 1, резьба М12 с крупным шагом, поле допуска 6Н, класс прочности 04, без покрытия
- Гайка 2М12×1,25-6Н.04.019 ГОСТ 5919-73 — исполнение 2, резьба М12×1,25, поле допуска 6Н, класс прочности 04, покрытие 01 толщиной 9 мкм
Ограничения применения:
- Болт, шпилька или ось должны иметь поперечное отверстие под шплинт
- Размер шплинта должен соответствовать типоразмеру и исполнению гайки
- Низкую гайку нельзя автоматически заменять гайкой нормальной высоты или применять вместо неё без проверки прочности резьбового соединения
- Для ответственных соединений материал, класс прочности и покрытие назначаются проектной документацией
Гайки по ГОСТ 5919-73 представляют собой низкие шестигранные крепёжные изделия класса точности В с прорезями в верхней части корпуса. Стандарт распространяется на гайки с номинальным диаметром метрической резьбы от М6 до М48.
Основной особенностью изделий является уменьшенная высота по сравнению с прорезными и корончатыми гайками нормальной высоты. Низкий профиль позволяет применять крепёж в узлах с ограниченным осевым пространством.
ГОСТ 5919-73 предусматривает два конструктивных исполнения. Исполнение 1 представляет собой низкую прорезную гайку, у которой пазы выполнены непосредственно в верхней части шестигранного корпуса. Исполнение 2 представляет собой низкую корончатую гайку с выступающей цилиндрической коронкой, разделённой прорезями.
Прорезные гайки исполнения 1 предусмотрены для всего размерного ряда от М6 до М48. Корончатые гайки исполнения 2 изготавливаются начиная с номинального диаметра резьбы М12.
Прорези предназначены для механического стопорения резьбового соединения. После затяжки гайки одну из прорезей совмещают с поперечным отверстием в болте, шпильке или оси, после чего устанавливают шплинт по ГОСТ 397.
Шплинтовое соединение препятствует самопроизвольному отвинчиванию гайки при воздействии вибрационных, ударных и переменных нагрузок. Правильность сборки и наличие стопорного элемента можно контролировать визуально.
Количество прорезей составляет шесть для гаек с резьбой от М6 до М39 и восемь для гаек с резьбой М42 и М48. Ширина прорези и рекомендуемый размер шплинта увеличиваются в зависимости от номинального диаметра резьбы.
Стандарт предусматривает метрическую резьбу с крупным и мелким шагом. Размеры М14, М18, М22, М27, М33 и М39 приведены в стандарте в скобках и не рекомендуются к применению при проектировании новых изделий.
Допускается выполнять фаску со стороны прорези или коронки. Дно прорези может иметь плоскую или скруглённую форму либо выполняться с фаской.
Гайки применяются в машиностроении, транспортной технике, станочном и промышленном оборудовании, шарнирных соединениях, осях, тягах, ступичных узлах и других механизмах, где требуется компактное соединение с механическим стопорением.
Близким по конструкции стандартом является ГОСТ 5933-73, устанавливающий низкие прорезные и корончатые гайки класса точности А. ГОСТ 5918-73 распространяется на прорезные и корончатые гайки нормальной высоты класса точности В.
ГОСТ 5919-73 полностью соответствует СТ СЭВ 2663-89. Прямой идентичный аналог по DIN или ISO в стандарте не установлен, поэтому при подборе замены необходимо сравнивать исполнение, класс точности, размеры корпуса, шаг резьбы и параметры прорезей.
Класс прочности, марка материала, поле допуска резьбы, вид защитного покрытия и его толщина устанавливаются техническими требованиями к конкретному соединению и указываются в условном обозначении изделия.
Звоните нам по многоканальному телефону 8 (495) 138-28-81
Присылайте свои заказы по электронной почте на адрес info@m5m7.ru
Наши эксперты решат ваши вопросы и задачи в короткие сроки.
Основные размеры шестигранных прорезных и корончатых низких гаек класса точности В
Размеры в миллиметрах
| Номинальный диаметр резьбы d | 6 | 8 | 10 | 12 | (14) | 16 | (18) | 20 | (22) | 24 | (27) | 30 | (33) | 36 | (39) | 42 | 48 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Шаг резьбы P | Крупный | 1,0 | 1,25 | 1,5 | 1,75 | 2,0 | 2,0 | 2,5 | 2,5 | 2,5 | 3,0 | 3,0 | 3,5 | 3,5 | 4,0 | 4,0 | 4,5 | 5,0 |
| Мелкий | — | 1,0 | 1,25 | 1,25 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 2,0 | 2,0 | 2,0 | 2,0 | 3,0 | 3,0 | 3,0 | 3,0 | |
| Размер «под ключ» S | 10 | 13 | 16 | 18 | 21 | 24 | 27 | 30 | 34 | 36 | 41 | 46 | 50 | 55 | 60 | 65 | 75 | |
| Общая высота h | 6 | 7 | 8 | 10 | 11 | 12 | 13 | 13 | 15 | 15 | 17 | 18 | 20 | 20 | 22 | 23 | 25 | |
| Расстояние от опорной поверхности до основания прорези f или коронки m | 3,5 | 4,0 | 5,0 | 6,0 | 7,0 | 7,0 | 8,0 | 8,0 | 9 | 9 | 11 | 11 | 13 | 13 | 13 | 14 | 16 | |
| dw, не менее | 9,0 | 11,7 | 14,6 | 16,6 | 19,6 | 22,5 | 25,3 | 27,7 | 31,7 | 33,2 | 38,3 | 42,7 | 46,6 | 51,1 | 55,9 | 59,9 | 69,4 | |
| Диаметр описанной окружности e, не менее | 10,9 | 14,2 | 17,6 | 19,9 | 22,8 | 26,2 | 29,6 | 33,0 | 37,3 | 39,6 | 45,2 | 50,9 | 55,4 | 60,8 | 66,5 | 71,3 | 82,6 | |
| Диаметр фаски da | Не менее | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 27 | 30 | 33 | 36 | 39 | 42 | 48 |
| Не более | 6,75 | 8,75 | 10,8 | 13,0 | 15,1 | 17,3 | 19,4 | 21,6 | 23,8 | 25,9 | 29,2 | 32,4 | 35,6 | 38,9 | 42,2 | 45,4 | 51,8 | |
| Диаметр коронки D, исполнение 2 | — | — | — | 16 | 19 | 22 | 25 | 28 | 32 | 34 | 38 | 42 | 46 | 50 | 55 | 58 | 65 | |
| Количество прорезей | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 8 | 8 | |
| Ширина прорези n | 2,0 | 2,5 | 2,8 | 3,5 | 3,5 | 4,5 | 4,5 | 4,5 | 5,5 | 5,5 | 5,5 | 7,0 | 7,0 | 7,0 | 7,0 | 9,0 | 9,0 | |
| Рекомендуемый шплинт по ГОСТ 397 | Исполнение 1 | 1,6×16 | 2×20 | 2,5×25 | 3,2×32 | 3,2×32 | 4×36 | 4×40 | 4×40 | 5×45 | 5×45 | 5×50 | 6,3×63 | 6,3×63 | 6,3×71 | 6,3×71 | 8×80 | 8×90 |
| Исполнение 2 | — | — | — | 3,2×25 | 3,2×25 | 4×32 | 4×36 | 4×36 | 5×40 | 5×40 | 5×45 | 6,3×50 | 6,3×50 | 6,3×63 | 6,3×63 | 8×71 | 8×80 | |
Примечание. Размеры М14, М18, М22, М27, М33 и М39, заключённые в скобки, применять не рекомендуется.
Дополнительные размеры, допускаемые ГОСТ 5919-73
Размеры в миллиметрах
| Номинальный диаметр резьбы d | 10 | 12 | 14 | 22 |
|---|---|---|---|---|
| Размер «под ключ» S | 17 | 19 | 22 | 32 |
| Диаметр описанной окружности e, не менее | 18,7 | 20,9 | 23,9 | 35,0 |
| dw, не менее | 15,5 | 17,2 | 20,1 | 29,5 |
Примечание. Дополнительные размеры допускается применять для изделий, спроектированных до 1 января 1991 года.
