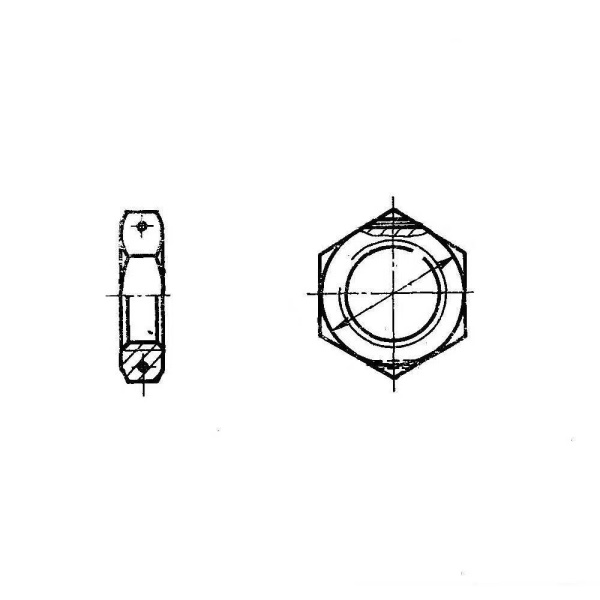

Гайки ГОСТ 13958-74

По запросу

Тип изделия:

Гайка для крепления трубопроводного соединения
Гайка с внутренней метрической резьбой
Гайка с наружным шестигранником под ключ
Деталь соединения трубопровода по наружному конусу

Стандарт:

ГОСТ 13958-74
Полное наименование: «Гайки для крепления соединений трубопроводов по наружному конусу. Конструкция и размеры»

Статус стандарта:

Действует
Дата введения — 1 июля 1975 года
Введён взамен ГОСТ 13958-68
Применяется с изменениями № 1 и № 2

Диапазон резьбы:

От М6 до М48×2

Предусмотренные обозначения резьбы:

М6; М8×1; М8; М10×1; М10
М12×1; М12×1,5; М14×1; М14×1,5
М16×1; М16×1,5; М18×1,5; М20×1,5
М22×1,5; М24×1,5; М27×1,5; М30×1,5
М33×1,5; М33×2; М36×1,5
М39×1,5; М39×2; М42×1,5; М42×2
М45×1,5; М45×2; М48×1,5; М48×2

Применяемые шаги резьбы:

Крупный шаг для резьбы М6, М8 и М10
Мелкий шаг 1 мм
Мелкий шаг 1,5 мм
Мелкий шаг 2 мм

Особенности конструкции:

Наружная шестигранная поверхность
Внутренняя метрическая резьба
Два отверстия диаметром d₁
Угол конструктивного элемента, показанного на чертеже, — 70°
Справочный размер D₁ приблизительно равен размеру «под ключ» S

Диаметр двух отверстий d₁:

1,2 мм — для резьбы М6–М14×1,5
1,5 мм — для резьбы М16×1–М30×1,5
2,0 мм — для резьбы М33×1,5–М48×2
Предельные отклонения: +0,12/−0,06 мм

Наружный диаметр D:

От 16,2 до 69,3 мм

Размер «под ключ» S:

От 14 до 60 мм

Размер l:

От 2,5 до 6 мм
Предельное отклонение ±0,2 мм — для резьбы М6–М14×1,5
Предельное отклонение ±0,25 мм — для резьбы М16×1–М48×2

Размер l₁:

От 1,5 до 2,5 мм
Предельное отклонение ±0,2 мм

Общая высота H:

От 5 до 12 мм
Предельное отклонение ±0,25 мм — для резьбы М6–М30×1,5
Предельное отклонение ±0,3 мм — для резьбы М33×1,5–М48×2

Допуск биения:

Биение торцевых поверхностей относительно оси резьбы — не более 0,08 мм

Шероховатость:

Общая шероховатость поверхностей, обозначенная на чертеже, — Rz 80
Локальные требования к отдельным поверхностям принимаются по чертежу стандарта

Материалы, приведённые в примерах условного обозначения:

Алюминиевый сплав — код 31А или 31
Сталь 45 — код 22А или 22
Сталь 14Х17Н2 — код 12А или 12
Сталь 13Х11Н2В2МФ — код 11А или 11
Окончательный перечень материалов и требования к ним — по ГОСТ 13977-74

Масса 100 штук:

Из алюминиевого сплава — от 0,17 до 4,76 кг для типоразмеров, по которым масса приведена в стандарте
Из стали — от 0,33 до 13,25 кг

Маркировка и клеймение:

По ГОСТ 13977-74

Технические условия:

По ГОСТ 13977-74

Связанные стандарты:

ГОСТ 13977-74 — технические условия на соединения трубопроводов по наружному конусу
ГОСТ 13957-74 — накидные гайки для соединений трубопроводов по наружному конусу

Область применения:

Крепление соединений трубопроводов по наружному конусу
Разъёмные трубопроводные соединения
Гидравлические, пневматические и технологические системы — при соответствии материалов и условий работы требованиям проектной документации

Примеры условного обозначения гайки с резьбой М20×1,5:

Гайка М20×1,5-31А ГОСТ 13958-74 — из алюминиевого сплава, изделие основного назначения
Гайка М20×1,5-22А ГОСТ 13958-74 — из стали 45, изделие основного назначения
Гайка М20×1,5-12А ГОСТ 13958-74 — из стали 14Х17Н2, изделие основного назначения
Гайка М20×1,5-11А ГОСТ 13958-74 — из стали 13Х11Н2В2МФ, изделие основного назначения
Для изделий общего применения используются коды 31, 22, 12 и 11 без буквы «А»

Гайки по ГОСТ 13958-74 предназначены для крепления разъёмных соединений трубопроводов по наружному конусу. Стандарт устанавливает конструкцию и размеры изделий с внутренней метрической резьбой от М6 до М48×2.

Гайка имеет шестигранную наружную поверхность под гаечный ключ, внутреннюю резьбу и две диаметрально расположенные прорези или отверстия, предусмотренные конструкцией стандарта. Изделие навинчивается на резьбовую часть трубопроводной арматуры и используется для закрепления соединения в требуемом положении.

Размерный ряд включает резьбу с крупным и мелким шагом. Для отдельных номинальных диаметров предусмотрено несколько вариантов шага резьбы, например М8 и М8×1, М12×1 и М12×1,5, М33×1,5 и М33×2.

Основными геометрическими параметрами являются номинальный диаметр и шаг резьбы d, диаметр двух отверстий d₁, наружный диаметр D, размер «под ключ» S, размеры l, l₁ и общая высота H.

Размерный ряд охватывает гайки с размером «под ключ» от 14 до 60 мм. Масса стальных изделий составляет от 0,33 до 13,25 кг на 100 штук, а масса изделий из алюминиевого сплава для предусмотренных типоразмеров — от 0,17 до 4,76 кг на 100 штук.

ГОСТ 13958-74 применяется совместно с ГОСТ 13977-74, устанавливающим технические условия, требования к изготовлению, материалам, покрытиям, приёмке, маркировке и контролю деталей соединений трубопроводов по наружному конусу.

Гайки применяются в составе трубопроводных систем с соединениями по наружному конусу. Конкретные рабочие среды, давление, температура, материал деталей и защитное покрытие назначаются технической и конструкторской документацией с учётом требований ГОСТ 13977-74.

В стандарте приведены примеры изготовления гаек из алюминиевого сплава, стали 45, коррозионно-стойкой стали 14Х17Н2 и высоколегированной стали 13Х11Н2В2МФ.

Для изделий основного назначения в условном обозначении после кода материала используется буква «А». Для изделий общего применения стандарт приводит аналогичные обозначения без буквы «А».

Допуск биения торцевых поверхностей относительно оси резьбы составляет 0,08 мм. Маркировка, клеймение и технические условия должны соответствовать ГОСТ 13977-74.

ГОСТ 13958-74 введён в действие с 1 июля 1975 года взамен ГОСТ 13958-68. Документ применяется с изменениями № 1 и № 2 и сохраняет статус действующего стандарта.

Прямой международный аналог в ГОСТ 13958-74 не установлен. При подборе замены необходимо сопоставлять назначение соединения, резьбу, размеры корпуса, материал и требования к точности.

Звоните нам по многоканальному телефону 8 (495) 138-28-81

Присылайте свои заказы по электронной почте на адрес info@m5m7.ru

Наши эксперты решат ваши вопросы и задачи в короткие сроки.

Основные размеры гаек для крепления соединений трубопроводов по наружному конусу

Размеры в миллиметрах; масса в килограммах на 100 штук

Резьба d	d₁ +0,12/−0,06	D	S	l		l₁ ±0,2	H		Масса 100 шт., кг
Резьба d	d₁ +0,12/−0,06	D	S	Номин.	Пред. откл.	l₁ ±0,2	Номин.	Пред. откл.	Алюминиевый сплав	Сталь
М6	1,2	16,2	14	2,5	±0,2	1,5	5	±0,25	—	0,33
М8×1	1,2	16,2	14	3,0	±0,2	1,5	6	±0,25	—	0,47
М8	1,2	16,2	14	3,0	±0,2	1,5	6	±0,25	0,17	0,47
М10×1	1,2	19,6	17	3,5	±0,2	1,5	7	±0,25	—	0,67
М10	1,2	19,6	17	3,5	±0,2	1,5	7	±0,25	0,24	0,67
М12×1	1,2	21,9	19	3,5	±0,2	1,5	7	±0,25	—	0,98
М12×1,5	1,2	21,9	19	3,5	±0,2	1,5	7	±0,25	0,35	0,98
М14×1	1,2	25,4	22	3,5	±0,2	1,5	7	±0,25	0,46	1,28
М14×1,5	1,2	25,4	22	3,5	±0,2	1,5	7	±0,25	0,56	1,56
М16×1	1,5	27,7	24	4,0	±0,25	2,0	8	±0,25	0,52	1,45
М16×1,5	1,5	27,7	24	4,0	±0,25	2,0	8	±0,25	0,62	1,72
М18×1,5	1,5	31,2	27	4,0	±0,25	2,0	8	±0,25	0,85	2,35
М20×1,5	1,5	31,2	27	4,0	±0,25	2,0	8	±0,25	0,68	1,89
М22×1,5	1,5	34,6	30	4,5	±0,25	2,0	9	±0,25	0,87	2,42
М24×1,5	1,5	36,9	32	4,5	±0,25	2,0	9	±0,25	1,04	2,90
М27×1,5	1,5	41,6	36	5,0	±0,25	2,0	10	±0,25	1,47	4,07
М30×1,5	1,5	47,3	41	5,0	±0,25	2,0	10	±0,25	2,24	6,25
М33×1,5	2,0	53,1	46	5,5	±0,25	2,5	11	±0,3	2,83	7,88
М33×2	2,0	53,1	46	5,5	±0,25	2,5	11	±0,3	3,14	8,75
М36×1,5	2,0	53,1	46	5,5	±0,25	2,5	11	±0,3	2,83	7,88
М39×1,5	2,0	57,7	50	5,5	±0,25	2,5	11	±0,3	2,75	7,65
М39×2	2,0	57,7	50	5,5	±0,25	2,5	11	±0,3	3,23	8,98
М42×1,5	2,0	63,5	55	5,5	±0,25	2,5	11	±0,3	3,50	9,75
М42×2	2,0	63,5	55	5,5	±0,25	2,5	11	±0,3	3,25	9,03
М45×1,5	2,0	63,5	55	5,5	±0,25	2,5	11	±0,3	3,75	10,42
М45×2	2,0	63,5	55	5,5	±0,25	2,5	11	±0,3	3,48	9,68
М48×1,5	2,0	69,3	60	6,0	±0,25	2,5	12	±0,3	4,10	11,41
М48×2	2,0	69,3	60	6,0	±0,25	2,5	12	±0,3	4,76	13,25

Примечания:

Масса приведена для 100 гаек.
Для отдельных малых типоразмеров масса гаек из алюминиевого сплава в стандарте не указана.
Размер D₁ является справочным и приблизительно равен размеру «под ключ» S.
Пустая графа «Применяемость» исходной таблицы не воспроизведена.
