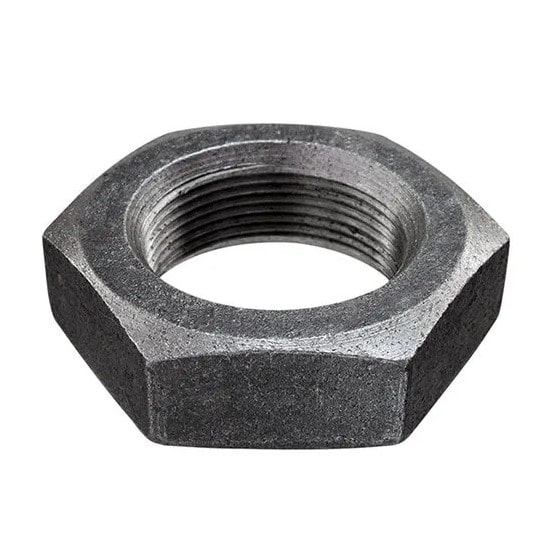

Гайки шестигранные низкие класса точности А ГОСТ 5929-70
Тип изделия:
- Гайка шестигранная низкая
- Гайка с уменьшенной высотой корпуса
- Гайка с внутренней метрической резьбой
Стандарт:
- ГОСТ 5929-70
Класс точности:
- А
Диапазон номинальных диаметров резьбы:
- От М1 до М48
Основные рекомендуемые диаметры резьбы:
- М1,6; М2; М2,5; М3; М4; М5; М6; М8; М10; М12
- М16; М20; М24; М30; М36; М42; М48
Размеры, не рекомендуемые к применению:
- М1
- М1,4
- М3,5
- М14
- М18
- М22
- М27
Варианты шага резьбы:
- Крупный шаг
- Мелкий шаг
- Для резьбы М36–М48 допускается шаг 2 мм по соглашению между изготовителем и заказчиком
Резьба:
- Метрическая резьба по ГОСТ 24705
- Поле допуска резьбы указывается в условном обозначении
Размер «под ключ» S:
- От 3,2 до 75 мм в зависимости от типоразмера
Высота гайки m:
- От 0,8 до 24 мм в зависимости от номинального диаметра резьбы
Диаметр описанной окружности e:
- Не менее 3,4–83,9 мм в зависимости от типоразмера
Минимальный диаметр опорной поверхности dw:
- От 2,9 до 70,5 мм в зависимости от типоразмера
Конструктивные параметры:
- Угол наружной фаски — от 15° до 30°
- Угол фаски резьбового отверстия — от 90° до 120°
- Шероховатость поверхностей — по чертежу ГОСТ 5929-70
Технические требования:
- По ГОСТ 1759.0
Допуски и методы контроля:
- Неустановленные допуски размеров, отклонений формы и расположения поверхностей — по ГОСТ 1759.1
- Методы контроля геометрических параметров — по ГОСТ 1759.1
Дефекты поверхности:
- Допустимые дефекты поверхности и методы контроля — по ГОСТ 1759.3
Параметры условного обозначения:
- Номинальный диаметр резьбы
- Мелкий шаг резьбы — при его применении
- Поле допуска резьбы
- Класс прочности
- Марка материала — в предусмотренных случаях
- Размер «под ключ», если применяется дополнительное исполнение
- Условное обозначение покрытия
- Толщина покрытия
- Обозначение ГОСТ 5929-70
Примеры условного обозначения:
- Гайка М12-6Н.04 (S18) ГОСТ 5929-70 — резьба М12 с крупным шагом, поле допуска 6Н, класс прочности 04, размер «под ключ» 18 мм, без покрытия
- Гайка М12-6Н.04.А (S18) ГОСТ 5929-70 — гайка из стали марки А12 без покрытия
- Гайка М12×1,25-6Н.06.40Х.016 ГОСТ 5929-70 — мелкий шаг 1,25 мм, класс прочности 06, сталь 40Х, покрытие 01 толщиной 6 мкм
Коэффициенты пересчёта массы для других материалов:
- Алюминиевый сплав — массу стальной гайки умножают на 0,356
- Латунь — массу стальной гайки умножают на 1,080
Гайки по ГОСТ 5929-70 представляют собой низкие шестигранные крепёжные изделия с внутренней метрической резьбой. Стандарт распространяется на гайки класса точности А с номинальным диаметром резьбы от М1 до М48.
Основной конструктивной особенностью изделий является уменьшенная высота по сравнению с шестигранными гайками нормальной высоты. Низкий профиль позволяет применять крепёж в соединениях с ограниченным осевым пространством, а также использовать гайки для регулировки положения деталей и контровки резьбовых соединений.
При применении низкой гайки необходимо учитывать уменьшенную длину зацепления резьбы. Такое изделие не следует автоматически использовать вместо гайки нормальной высоты в соединениях, рассчитанных на восприятие полной нагрузки резьбовой парой.
ГОСТ 5929-70 предусматривает изделия с крупным и мелким шагом метрической резьбы. Для гаек с номинальным диаметром резьбы от М36 до М48 по соглашению между изготовителем и заказчиком допускается шаг резьбы 2 мм.
Конструкция включает наружный шестигранник, опорную поверхность, резьбовое отверстие и фаски. Основными размерными параметрами являются номинальный диаметр и шаг резьбы, размер «под ключ» S, высота гайки m, диаметр описанной окружности e, диаметр отверстия da и минимальный диаметр опорной поверхности dw.
Гайки применяются в машиностроении, приборостроении, производстве транспортной техники, станочного и промышленного оборудования, металлоконструкций, регулировочных механизмов и других сборочных узлов, где требуется компактное резьбовое соединение.
Близким по конструкции является ГОСТ 5916-70, распространяющийся на шестигранные низкие гайки класса точности В. Для гаек с крупным шагом резьбы современным нормативным документом является ГОСТ ISO 4035-2014, а для гаек с мелким шагом — ГОСТ ISO 8675-2014.
ГОСТ ISO 4035-2014 и ГОСТ ISO 8675-2014 заменяют ГОСТ 5929-70 в соответствующей части, однако при подборе замены необходимо сравнивать диапазон резьбы, класс точности, высоту гайки, размер «под ключ» и другие геометрические параметры.
ГОСТ 5929-70 полностью соответствует СТ СЭВ 3681-82 и введён взамен ГОСТ 2569-62.
Звоните нам по многоканальному телефону 8 (495) 138-28-81
Присылайте свои заказы по электронной почте на адрес info@m5m7.ru
Наши эксперты решат ваши вопросы и задачи в короткие сроки.
Основные размеры шестигранных низких гаек класса точности А
Размеры в миллиметрах
| Номинальный диаметр резьбы d | (1) | (1,4) | 1,6 | 2 | 2,5 | 3 | (3,5) | 4 | 5 | 6 | 8 | 10 | 12 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Шаг резьбы P | Крупный | 0,25 | 0,3 | 0,35 | 0,4 | 0,45 | 0,5 | 0,6 | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 |
| Мелкий | — | — | — | — | — | — | — | 0,5 | 0,5 | 0,75 | 1 | 1,25 | 1,25 | |
| Размер «под ключ» S | 3,2 | 3,2 | 3,2 | 4 | 5 | 5,5 | 6 | 7 | 8 | 10 | 13 | 16 | 18 | |
| Диаметр описанной окружности e, не менее | 3,4 | 3,4 | 3,4 | 4,3 | 5,5 | 6,0 | 6,6 | 7,7 | 8,8 | 11,1 | 14,4 | 17,8 | 20,0 | |
| da | Не менее | 1,0 | 1,4 | 1,6 | 2,0 | 2,5 | 3,0 | 3,5 | 4,0 | 5,0 | 6,0 | 8,0 | 10 | 12 |
| Не более | 1,15 | 1,61 | 1,84 | 2,30 | 2,9 | 3,45 | 4,00 | 4,60 | 5,75 | 6,75 | 8,75 | 10,8 | 13,0 | |
| dw, не менее | 2,90 | 2,90 | 2,90 | 3,60 | 4,5 | 5,00 | 5,40 | 6,30 | 7,20 | 9,00 | 11,7 | 14,6 | 16,6 | |
| Высота гайки m | 0,8 | 1,0 | 1,0 | 1,2 | 1,6 | 1,8 | 2,0 | 2,2 | 2,7 | 3,2 | 4,0 | 5,0 | 6,0 | |
Окончание таблицы основных размеров
Размеры в миллиметрах
| Номинальный диаметр резьбы d | (14) | 16 | (18) | 20 | (22) | 24 | (27) | 30 | 36 | 42 | 48 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Шаг резьбы P | Крупный | 2 | 2 | 2,5 | 2,5 | 2,5 | 3 | 3 | 3,5 | 4 | 4,5 | 5 |
| Мелкий | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 2 | 2 | 2 | 3 | 3 | 3 | |
| Размер «под ключ» S | 21 | 24 | 27 | 30 | 34 | 36 | 41 | 46 | 55 | 65 | 75 | |
| Диаметр описанной окружности e, не менее | 23,4 | 26,8 | 30,1 | 33,5 | 37,7 | 40,0 | 45,6 | 51,3 | 61,3 | 72,6 | 83,9 | |
| da | Не менее | 14 | 16 | 18 | 20 | 22 | 24 | 27 | 30 | 36 | 42 | 48 |
| Не более | 15,1 | 17,3 | 19,4 | 21,6 | 23,8 | 25,9 | 29,2 | 32,4 | 38,9 | 45,4 | 51,8 | |
| dw, не менее | 19,6 | 22,5 | 25,3 | 28,2 | 31,7 | 33,6 | 38,4 | 43,1 | 51,5 | 61,0 | 70,5 | |
| Высота гайки m | 7,0 | 8,0 | 9,0 | 10 | 11 | 12 | 13,5 | 15 | 18 | 21 | 24 | |
Примечание. Размеры, заключённые в скобки, применять не рекомендуется.
Дополнительные размеры, допускаемые ГОСТ 5929-70
Размеры в миллиметрах
| Номинальный диаметр резьбы d | 10 | 12 | 14 | 22 |
|---|---|---|---|---|
| Размер «под ключ» S | 17 | 19 | 22 | 32 |
| Диаметр описанной окружности e, не менее | 18,9 | 21,1 | 24,5 | 35,7 |
| dw, не менее | 15,6 | 17,4 | 20,6 | 30,0 |
| Теоретическая масса 1000 шт., кг | 6,542 | 9,290 | 14,59 | 44,44 |
Примечание. Изготовление гаек с указанными дополнительными размерами допускается стандартом.
