Гайки шестигранные прорезные и корончатые класса точности В ГОСТ 5918-73
Тип изделия:
- Гайка шестигранная прорезная
- Гайка шестигранная корончатая
- Гайка для механического стопорения шплинтом
Стандарт:
- ГОСТ 5918-73
Класс точности:
- В
Исполнения:
- Исполнение 1 — шестигранная прорезная гайка
- Исполнение 2 — шестигранная корончатая гайка
Диапазон резьбы исполнения 1:
- От М4 до М48
Диапазон резьбы исполнения 2:
- От М12 до М48
Рекомендуемые номинальные диаметры резьбы:
- М4; М5; М6; М8; М10; М12
- М16; М20; М24; М30; М36; М42; М48
Размеры, не рекомендуемые к применению:
- М14
- М18
- М22
- М27
- М33
- М39
Варианты шага резьбы:
- Крупный шаг
- Мелкий шаг — начиная с резьбы М8
- Для М36–М48 допускается шаг 2 мм по согласованию изготовителя и заказчика
Резьба:
- Метрическая резьба по ГОСТ 24705
- Поле допуска резьбы указывается в условном обозначении изделия
Размер «под ключ» S:
- От 7 до 75 мм в зависимости от типоразмера
Общая высота гайки h:
- От 5 до 50 мм
Расстояние от опорной поверхности до основания прорези или коронки:
- От 3,2 до 38 мм
- Для исполнения 1 обозначается размером f
- Для исполнения 2 обозначается размером m
Минимальный диаметр опорной поверхности dw:
- От 6,3 до 69,4 мм
Минимальный диаметр описанной окружности e:
- От 7,5 до 82,6 мм
Диаметр коронки D:
- От 16 до 65 мм для исполнения 2
Количество прорезей:
- 6 прорезей — для резьбы от М4 до М39
- 8 прорезей — для резьбы М42 и М48
Ширина прорези n:
- От 1,2 до 9,0 мм в зависимости от типоразмера
Стопорный элемент:
- Шплинт по ГОСТ 397
- Размер шплинта выбирается по номинальному диаметру резьбы и исполнению гайки
Особенности конструкции:
- Прорези для совмещения с отверстием в болте, шпильке или оси
- Визуально контролируемое механическое стопорение
- Возможность изготовления с цилиндрической коронкой
- Сохранение стопорения при вибрационных и переменных нагрузках
Допустимые варианты изготовления прорезей:
- Допускается фаска со стороны прорези или коронки
- Дно прорези может быть плоским
- Дно прорези может быть скруглённым
- Дно прорези может выполняться с фаской
Материал изготовления:
- Марка материала назначается техническими требованиями и условиями заказа
- ГОСТ 5918-73 не устанавливает одну обязательную марку стали для всего сортамента
Класс прочности:
- Назначается в соответствии с общими техническими требованиями
- Указывается в условном обозначении гайки
Варианты покрытия:
- Без покрытия
- С защитным или защитно-декоративным покрытием по требованиям заказа
- Вид и толщина покрытия указываются в условном обозначении
Области применения:
- Оси и шарнирные соединения
- Тяги и рычажные механизмы
- Ступичные и ходовые узлы
- Транспортная техника
- Машиностроение
- Станочное и промышленное оборудование
- Соединения, подверженные вибрационным и переменным нагрузкам
Технические требования:
- По ГОСТ 1759.0
Соответствие другим стандартам:
- Полностью соответствует СТ СЭВ 2664-89
- Соответствует ISO 4032-79 и ISO 4035-79 только в части размеров «под ключ»
- ГОСТ 5932-73 — аналогичная конструкция класса точности А
Параметры условного обозначения:
- Номер исполнения — для исполнения 2
- Номинальный диаметр резьбы
- Мелкий шаг резьбы — при его применении
- Поле допуска резьбы
- Класс прочности
- Марка материала — в предусмотренных случаях
- Условное обозначение покрытия
- Толщина покрытия
- Обозначение ГОСТ 5918-73
Примеры условного обозначения:
- Гайка М12-6Н.5 ГОСТ 5918-73 — исполнение 1, резьба М12 с крупным шагом, поле допуска 6Н, класс прочности 5, без покрытия
- Гайка 2М12×1,25-6Н.5.019 ГОСТ 5918-73 — исполнение 2, резьба М12×1,25, поле допуска 6Н, класс прочности 5, покрытие 01 толщиной 9 мкм
Ограничения применения:
- Болт, шпилька или ось должны иметь поперечное отверстие под шплинт
- После демонтажа использованный шплинт следует заменять новым
- Размер шплинта должен соответствовать типоразмеру и исполнению гайки
- Не допускается заменять нормированный шплинт проволокой или случайным металлическим стержнем
Гайки по ГОСТ 5918-73 представляют собой шестигранные крепёжные изделия класса точности В с прорезями в верхней части корпуса. Стандарт распространяется на прорезные и корончатые гайки с номинальным диаметром метрической резьбы от М4 до М48.

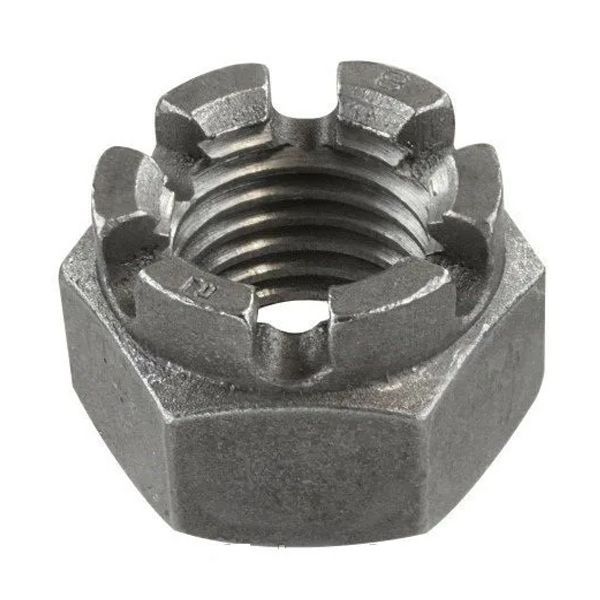

ГОСТ 5918-73 предусматривает два конструктивных исполнения. Исполнение 1 представляет собой прорезную гайку, у которой пазы выполнены непосредственно в верхней части шестигранного корпуса. Исполнение 2 представляет собой корончатую гайку с выступающей цилиндрической частью, разделённой прорезями.
Исполнение 1 предусмотрено для всего размерного ряда от М4 до М48. Корончатые гайки исполнения 2 изготавливаются начиная с номинального диаметра резьбы М12.
Прорези предназначены для механического стопорения резьбового соединения. После затяжки гайки одну из прорезей совмещают с поперечным отверстием в болте, шпильке или оси, после чего устанавливают шплинт по ГОСТ 397.
Шплинт препятствует самопроизвольному отвинчиванию гайки при воздействии вибрационных, ударных и переменных нагрузок. Такое стопорение отличается простотой, надёжностью и возможностью визуального контроля правильности сборки.
Количество прорезей составляет шесть для гаек с резьбой от М4 до М39 и восемь для гаек с резьбой М42 и М48. Ширина прорезей и рекомендуемый размер шплинта увеличиваются в зависимости от номинального диаметра резьбы.
Стандарт предусматривает метрическую резьбу с крупным и мелким шагом. Для гаек с номинальным диаметром резьбы от М36 до М48 по согласованию между изготовителем и заказчиком допускается применение резьбы с шагом 2 мм.
Размеры М14, М18, М22, М27, М33 и М39 приведены в стандарте в скобках и не рекомендуются к применению при проектировании новых изделий.
Допускается выполнять фаску со стороны прорези или коронки. Дно прорези может иметь плоскую или скруглённую форму либо выполняться с фаской.
Гайки применяются в машиностроении, транспортной технике, станочном и промышленном оборудовании, шарнирных соединениях, осях, тягах, ступичных узлах и других механизмах, в которых требуется механическое стопорение соединения.
От гаек по ГОСТ 5932-73 данные изделия отличаются классом точности. ГОСТ 5918-73 устанавливает гайки класса точности В, а ГОСТ 5932-73 — аналогичные прорезные и корончатые гайки класса точности А.
ГОСТ 5918-73 полностью соответствует СТ СЭВ 2664-89. Соответствие стандартам ISO 4032-79 и ISO 4035-79 установлено только в части размеров шестигранника «под ключ», поэтому эти документы не являются полными аналогами прорезных и корончатых гаек.
Класс прочности, марка материала, поле допуска резьбы, вид защитного покрытия и его толщина назначаются требованиями к конкретному соединению и указываются в условном обозначении изделия.
Звоните нам по многоканальному телефону 8 (495) 138-28-81
Присылайте свои заказы по электронной почте на адрес info@m5m7.ru
Наши эксперты решат ваши вопросы и задачи в короткие сроки.
Основные размеры шестигранных прорезных и корончатых гаек класса точности В
Размеры в миллиметрах
| Номинальный диаметр резьбы d | 4 | 5 | 6 | 8 | 10 | 12 | (14) | 16 | (18) | 20 | (22) | 24 | (27) | 30 | (33) | 36 | (39) | 42 | 48 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Шаг резьбы P | Крупный | 0,7 | 0,8 | 1,0 | 1,25 | 1,5 | 1,75 | 2,0 | 2,0 | 2,5 | 2,5 | 2,5 | 3,0 | 3,0 | 3,5 | 3,5 | 4,0 | 4,0 | 4,5 | 5,0 |
| Мелкий | — | — | — | 1,0 | 1,25 | 1,25 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 2,0 | 2,0 | 2,0 | 2,0 | 3,0 | 3,0 | 3,0 | 3,0 | |
| Размер «под ключ» S | 7 | 8 | 10 | 13 | 16 | 18 | 21 | 24 | 27 | 30 | 34 | 36 | 41 | 46 | 50 | 55 | 60 | 65 | 75 | |
| Общая высота h | 5,0 | 6,7 | 7,7 | 9,8 | 12,4 | 15,8 | 17,8 | 20,8 | 22,4 | 24,0 | 27,8 | 29,5 | 31,6 | 34,6 | 37,7 | 40,0 | 42,4 | 46 | 50 | |
| Расстояние от опорной поверхности до основания прорези f или коронки m | 3,2 | 4,7 | 5,2 | 6,8 | 8,4 | 10,8 | 12,8 | 14,8 | 16,4 | 18,0 | 19,8 | 21,5 | 23,6 | 25,6 | 28,7 | 31,0 | 33,4 | 34,0 | 38,0 | |
| dw, не менее | 6,3 | 7,2 | 9,0 | 11,7 | 14,6 | 16,6 | 19,6 | 22,5 | 25,3 | 27,7 | 31,7 | 33,2 | 38,3 | 42,7 | 46,6 | 51,1 | 55,9 | 59,9 | 69,4 | |
| Диаметр описанной окружности e, не менее | 7,5 | 8,6 | 10,9 | 14,2 | 17,6 | 19,9 | 22,8 | 26,2 | 29,6 | 33,0 | 37,3 | 39,6 | 45,2 | 50,9 | 55,4 | 60,8 | 66,5 | 71,3 | 82,6 | |
| Диаметр фаски da | Не менее | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 27 | 30 | 33 | 36 | 39 | 42 | 48 |
| Не более | 4,6 | 5,75 | 6,75 | 8,75 | 10,8 | 13,0 | 15,1 | 17,3 | 19,4 | 21,6 | 23,8 | 25,9 | 29,2 | 32,4 | 35,6 | 38,9 | 42,2 | 45,4 | 51,8 | |
| Диаметр коронки D, исполнение 2 | — | — | — | — | — | 16 | 19 | 22 | 25 | 28 | 32 | 34 | 38 | 42 | 46 | 50 | 55 | 58 | 65 | |
| Количество прорезей | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 8 | 8 | |
| Ширина прорези n | 1,2 | 1,4 | 2,0 | 2,5 | 2,8 | 3,5 | 3,5 | 4,5 | 4,5 | 4,5 | 5,5 | 5,5 | 5,5 | 7,0 | 7,0 | 7,0 | 7,0 | 9,0 | 9,0 | |
| Рекомендуемый шплинт по ГОСТ 397 | Исполнение 1 | 1×12 | 1,2×12 | 1,6×16 | 2×20 | 2,5×25 | 3,2×32 | 3,2×32 | 4×36 | 4×40 | 4×40 | 5×45 | 5×45 | 5×50 | 6,3×63 | 6,3×63 | 6,3×71 | 6,3×71 | 8×80 | 8×90 |
| Исполнение 2 | — | — | — | — | — | 3,2×25 | 3,2×25 | 4×32 | 4×36 | 4×36 | 5×40 | 5×40 | 5×45 | 6,3×50 | 6,3×50 | 6,3×63 | 6,3×63 | 8×71 | 8×80 | |
Примечание. Размеры М14, М18, М22, М27, М33 и М39, заключённые в скобки, применять не рекомендуется. Для М48 в официальной поправке крупный шаг резьбы исправлен с 4,5 на 5 мм.
Дополнительные размеры, допускаемые ГОСТ 5918-73
Размеры в миллиметрах
| Номинальный диаметр резьбы d | 10 | 12 | 14 | 22 |
|---|---|---|---|---|
| Размер «под ключ» S | 17 | 19 | 22 | 32 |
| Диаметр описанной окружности e, не менее | 18,7 | 20,9 | 23,9 | 35,0 |
| dw, не менее | 15,5 | 17,2 | 20,1 | 29,5 |
Примечание. Дополнительные размеры допускается применять для изделий, спроектированных до 1 января 1991 года.
