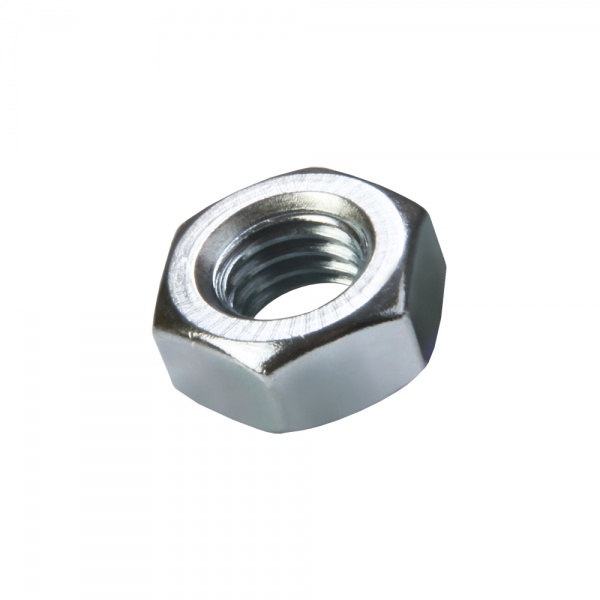

Гайка по ГОСТ 10608-72 шестигранная с уменьшенным размером под ключ, повышенной точности

Гайка по ГОСТ 10608-72 шестигранная с уменьшенным размером под ключ, повышенной точности

По запросу

Тип изделия:

Гайка шестигранная
Гайка с уменьшенным размером «под ключ»
Гайка с внутренней метрической резьбой
Крепёжное изделие общего назначения

Стандарт:

ГОСТ 10608-72
Полное наименование: «Гайки шестигранные с уменьшенным размером “под ключ” с диаметром резьбы свыше 48 мм класса точности А. Конструкция и размеры»

Статус стандарта:

Действует
Дата введения — 1 января 1974 года
Взамен ГОСТ 10608-63
Ограничение срока действия снято
Применяется с изменениями № 1 и № 2

Класс точности:

А
Историческое обозначение — повышенная точность

Диапазон номинальных диаметров резьбы:

От М52 до М160

Размерный ряд:

М52; М56; М64; М72; М76; М80
М90; М100; М110; М125; М140; М160

Размеры, не рекомендуемые к применению:

М52
М76

Тип резьбы:

Внутренняя метрическая резьба
Крупный и мелкий шаг в зависимости от типоразмера

Крупный шаг резьбы:

М52 — 5 мм
М56 — 5,5 мм
М64 — 6 мм

Мелкий шаг резьбы:

М52 — 3 мм
М56 и М64 — 4 мм
М72–М160 — 6 или 4 мм

Размер «под ключ» S:

От 70 до 210 мм
Предельное отклонение при S ≤ 80 мм — h13
Предельное отклонение при S > 80 мм — h14

Высота гайки m:

От 40 до 120 мм
Предельное отклонение — h14

Минимальный диаметр описанной окружности e:

От 78,6 до 236 мм

Минимальный диаметр опорной поверхности d_w:

Нормируется отдельно для каждого типоразмера
Значения приведены в основной размерной таблице стандарта

Угол наружной фаски:

От 15° до 30°

Угол фаски резьбового отверстия:

От 90° до 120°

Материалы:

Материал и группа материала устанавливаются по ГОСТ 18126-94
Конкретная марка материала определяется требованиями заказа

Механические свойства:

По ГОСТ 18126-94
Должны соответствовать материалу и условиям эксплуатации соединения

Покрытия:

Без покрытия
С защитным покрытием, вид и толщина которого указываются в обозначении изделия
Технические требования к покрытиям — по ГОСТ 18126-94

Общие технические требования:

По ГОСТ 18126-94

Связанные стандарты:

ГОСТ 2524-70 — гайки с уменьшенным размером «под ключ» класса точности А с резьбой до М48
ГОСТ 10605-94 — шестигранные гайки с диаметром резьбы свыше 48 мм класса точности В
ГОСТ 18126-94 — общие технические требования к крепёжным изделиям с резьбой свыше 48 мм

Области применения:

Крупногабаритные резьбовые соединения
Промышленное оборудование
Машиностроительные конструкции
Строительные металлоконструкции
Соединения, в которых требуется уменьшенный наружный габарит гайки
Соединения класса точности А

Примеры условного обозначения:

Гайка М56-6Н.02 ГОСТ 10608-72 — гайка М56 с крупным шагом, полем допуска 6Н, из материала группы 02, без покрытия
Гайка М56×4-6Н.07.019 ГОСТ 10608-72 — гайка М56 с шагом 4 мм, полем допуска 6Н, из материала группы 07, с покрытием 01 толщиной 9 мкм

Гайки по ГОСТ 10608-72 представляют собой шестигранные крепёжные изделия общего назначения с уменьшенным размером «под ключ» и внутренней метрической резьбой. Стандарт распространяется на гайки класса точности А с номинальным диаметром резьбы от М52 до М160.

Класс точности А соответствует ранее применявшемуся в наименовании стандарта термину «повышенная точность». Изменением № 2 терминология была приведена к современной системе обозначения классов точности крепёжных изделий.

Уменьшенный размер «под ключ» позволяет сократить наружные габариты и массу шестигранной части по сравнению с гайками стандартного исполнения того же диаметра резьбы. Применение таких изделий должно быть предусмотрено проектной или конструкторской документацией.

Размерный ряд включает гайки М52, М56, М64, М72, М76, М80, М90, М100, М110, М125, М140 и М160. Размеры М52 и М76, приведённые в стандарте в скобках, применять не рекомендуется.

Для гаек М52, М56 и М64 предусмотрена резьба с крупным шагом. Резьба с мелким шагом применяется во всём размерном ряду: 3 мм для М52, 4 мм для М56 и М64, а для размеров от М72 до М160 — 6 или 4 мм.

Основными геометрическими параметрами являются номинальный диаметр резьбы d, размер «под ключ» S, высота гайки m, минимальный диаметр опорной поверхности d_w и минимальный диаметр описанной окружности e.

Предельные отклонения размера «под ключ» устанавливаются по h13 при S ≤ 80 мм и по h14 при S > 80 мм. Предельные отклонения высоты гайки принимаются по h14.

Угол наружной фаски составляет от 15° до 30°, а угол фаски резьбового отверстия — от 90° до 120°. Конструкция и требования к шероховатости поверхностей установлены чертежом стандарта.

Материал, механические свойства, поле допуска внутренней резьбы, защитное покрытие, маркировка, правила приёмки и методы контроля устанавливаются ГОСТ 18126-94 и требованиями заказа.

ГОСТ 10608-72 применяется для гаек с резьбой свыше М48. Для шестигранных гаек класса точности А с уменьшенным размером «под ключ» в диапазоне от М8 до М48 связанным стандартом является ГОСТ 2524-70.

Прямое соответствие международному стандарту ISO в ГОСТ 10608-72 не установлено. При подборе замены необходимо сопоставлять размер «под ключ», высоту, шаг и поле допуска резьбы, материал и механические свойства.

ГОСТ 10608-72 введён в действие 1 января 1974 года взамен ГОСТ 10608-63. Ограничение срока действия снято; стандарт применяется с изменениями № 1 и № 2.

Звоните нам по многоканальному телефону 8 (495) 138-28-81

Присылайте свои заказы по электронной почте на адрес info@m5m7.ru

Наши эксперты решат ваши вопросы и задачи в короткие сроки.

Основные размеры шестигранных гаек с уменьшенным размером под ключ ГОСТ 10608-72

Размеры в миллиметрах

Резьба d	d_w, не менее	Крупный шаг P	Мелкий шаг P	Размер «под ключ» S	Высота m	e, не менее
(М52)	66,1	5,0	3,0	70	40	78,6
М56	70,8	5,5	4,0	75	44	84,3
М64	79,9	6,0	4,0	85	50	95,1
М72	89,4	—	6,0 или 4,0	95	55	106,4
(М76)	94,2	—	6,0 или 4,0	100	60	112,0
М80	88,9*	—	6,0 или 4,0	105	62	117,7
М90	108,4	—	6,0 или 4,0	115	70	129,0
М100	122,6	—	6,0 или 4,0	130	78	145,8
М110	136,8	—	6,0 или 4,0	145	85	162,7
М125	146,3	—	6,0 или 4,0	155	98	174,0
М140	170,0	—	6,0 или 4,0	180	110	202,3
М160	198,4	—	6,0 или 4,0	210	120	236,0

Примечания:

Размеры М52 и М76, заключённые в скобки, применять не рекомендуется.
Предельные отклонения размера S: h13 при S ≤ 80 мм и h14 при S > 80 мм.
Предельное отклонение высоты m — h14.
* В официальном сводном издании и тексте изменения № 2 для гайки М80 напечатано значение d_w = 88,9 мм. Оно воспроизведено без скрытого исправления; в ряде справочных источников приводится значение 98,9 мм.
Таблица теоретической массы не приводится.
