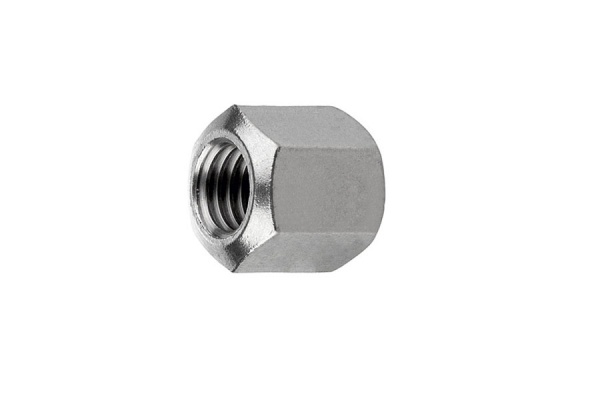

Гайка по ГОСТ 15523-70 шестигранная высокая

По запросу

Гайки по ГОСТ 15523-70 представляют собой шестигранные высокие гайки класса точности В с метрической внутренней резьбой. Стандарт распространяется на изделия с номинальным диаметром резьбы от М3 до М48.

Увеличенная высота корпуса обеспечивает большую длину резьбового зацепления по сравнению с шестигранной гайкой нормальной высоты того же номинального диаметра. Изделия применяются в резьбовых соединениях, в которых высокая гайка предусмотрена конструкторской документацией.

Стандарт устанавливает два исполнения. Исполнение 1 представляет собой высокую шестигранную гайку без дополнительного выступа. Исполнение 2 имеет цилиндрический выступ на торце, высота которого обозначается h_w.

Размерный ряд предусматривает метрическую резьбу с крупным и мелким шагом. Основными геометрическими параметрами являются размер «под ключ» S, минимальный диаметр описанной окружности e, размеры фаски резьбового отверстия d_a, минимальный диаметр опорной поверхности d_w, высота m и высота выступа h_w для исполнения 2.

Размеры М14, М18, М22 и М27 приведены в стандарте в скобках и не рекомендуются к применению. Для гаек М10, М12, М14 и М22 допускается изготовление с альтернативными размерами «под ключ», приведёнными в справочном приложении 2.

Резьба выполняется по ГОСТ 24705. Не установленные непосредственно ГОСТ 15523-70 допуски размеров, отклонения формы и расположения поверхностей, а также методы контроля принимаются по ГОСТ 1759.1. Допустимые дефекты поверхности и методы их контроля устанавливает ГОСТ 1759.3.

Общие технические требования к гайкам принимаются по ГОСТ 1759.0. Класс прочности, материал и покрытие указываются в условном обозначении в соответствии с требованиями к конкретному изделию.

В стандарте приведены примеры обозначения гайки класса прочности 5 без покрытия и гайки исполнения 2 класса прочности 12 из стали 40Х с покрытием 01 толщиной 6 мкм. Эти примеры не устанавливают единственный допустимый материал или вариант покрытия для всего размерного ряда.

ГОСТ 15523-70 полностью соответствует СТ СЭВ 5636-86.

Звоните нам по многоканальному телефону 8 (495) 138-28-81

Присылайте свои заказы по электронной почте на адрес info@m5m7.ru

Наши эксперты решат ваши вопросы и задачи в короткие сроки.

ГОСТ 15523-70 полностью соответствует СТ СЭВ 5636-86.

Звоните нам по многоканальному телефону 8 (495) 138-28-81

Присылайте свои заказы по электронной почте на адрес info@m5m7.ru

Наши эксперты решат ваши вопросы и задачи в короткие сроки.

Исполнение 1
Исполнение 2

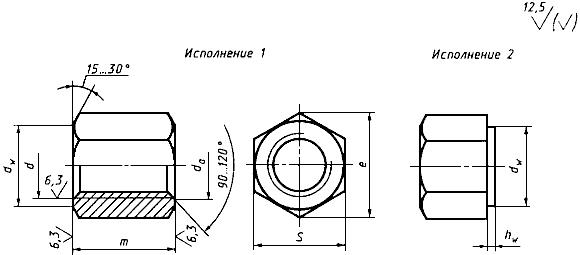

15523-70 чертеж.jpg

Основные размеры шестигранных высоких гаек класса точности В

Размеры в миллиметрах

Резьба d	Крупный шаг P	Мелкий шаг P	S	e, не менее	d_a, не менее	d_a, не более	d_w, не менее	h_w, не менее	h_w, не более	m
М3	0,5	—	5,5	5,9	3,0	3,45	5,0	0,15	0,4	3,6
М4	0,7	—	7	7,5	4,0	4,60	6,3	0,15	0,4	4,8
М5	0,8	—	8	8,6	5,0	5,75	7,2	0,15	0,5	6
М6	1	—	10	10,9	6,0	6,75	9,0	0,15	0,5	7,2
М8	1,25	1	13	14,2	8,0	8,75	11,7	0,15	0,6	9,6
М10	1,5	1,25	16	17,6	10	10,8	14,5	0,15	0,6	12
М12	1,75	1,25	18	19,9	12	13,0	16,5	0,15	0,6	14
(М14)	2	1,5	21	22,8	14	15,1	19,2	0,15	0,6	17
М16	2	1,5	24	26,2	16	17,3	22,0	0,20	0,8	19
(М18)	2,5	1,5	27	29,6	18	19,4	24,8	0,20	0,8	22
М20	2,5	1,5	30	33,0	20	21,6	27,7	0,20	0,8	24
(М22)	2,5	1,5	34	37,3	22	23,8	31,4	0,20	0,8	26
М24	3	2	36	39,6	24	25,9	33,2	0,20	0,8	29
(М27)	3	2	41	45,2	27	29,2	38,0	0,20	0,8	32
М30	3,5	2	46	50,9	30	32,4	42,7	0,20	0,8	36
М36	4	3	55	60,8	36	38,9	51,1	0,20	0,8	43
М42	4,5	3	65	71,3	42	45,4	59,9	0,25	0,8	50
М48	5	3	75	82,6	48	51,8	69,4	0,25	0,8	58

Примечания:

Размер h_w относится к гайкам исполнения 2.
Размеры М14, М18, М22 и М27, указанные в скобках, применять не рекомендуется.
Допускается изготовление гаек с альтернативными размерами, приведёнными в приложении 2.

Допускаемые альтернативные размеры гаек

Размеры в миллиметрах; масса в килограммах на 1000 штук
