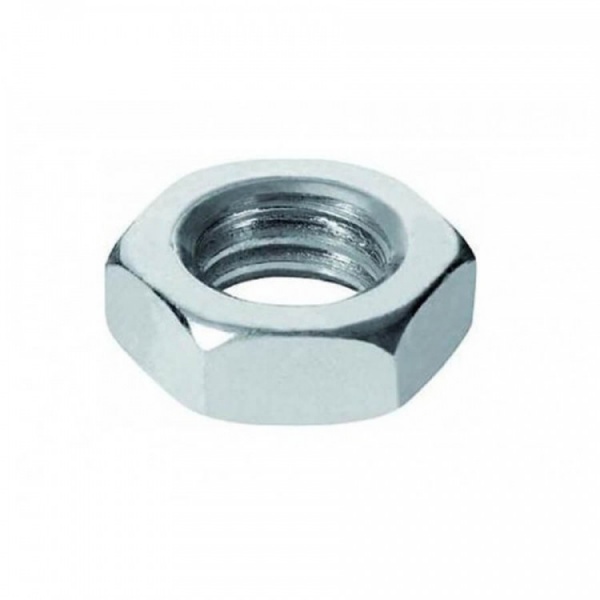

Гайка по ГОСТ 5927-70 шестигранная, класс точности А

Гайка по ГОСТ 5927-70 шестигранная, класс точности А

По запросу

Тип изделия:

Гайка шестигранная
Гайка нормальной высоты
Гайка с внутренней метрической резьбой

Стандарт:

ГОСТ 5927-70
Полное наименование: «Гайки шестигранные класса точности А. Конструкция и размеры»

Класс точности:

Диапазон номинальных диаметров резьбы:

От М1 до М48

Основной размерный ряд:

М1,6; М2; М2,5; М3; М4; М5; М6
М8; М10; М12; М16; М20; М24
М30; М36; М42; М48

Размеры, не рекомендуемые к применению:

М1
М1,4
М3,5
М14
М18
М22
М27

Резьба:

Метрическая резьба по ГОСТ 24705
Предусмотрены крупный и мелкий шаги
Поле допуска резьбы указывается в условном обозначении
Наиболее распространённое поле допуска внутренней резьбы — 6Н

Крупный шаг резьбы:

От 0,25 до 5 мм в зависимости от номинального диаметра

Мелкий шаг резьбы:

Предусмотрен для размеров от М8 до М48
От 1 до 3 мм в зависимости от номинального диаметра
Для гаек М36–М48 по согласованию допускается шаг 2 мм

Размер «под ключ» S:

От 3,2 до 75 мм

Минимальный диаметр описанной окружности e:

От 3,4 до 83,9 мм

Размер d_a:

Минимальное значение — от 1 до 48 мм
Максимальное значение — от 1,15 до 51,8 мм

Минимальный диаметр опорной поверхности d_w:

От 2,9 до 70,5 мм

Высота гайки m:

От 1 до 38 мм
Допускается изготовление с номинальной высотой не менее 0,8d при соблюдении требований к механическим свойствам

Альтернативные размеры «под ключ»:

М10 — S = 17 мм
М12 — S = 19 мм
М14 — S = 22 мм
М22 — S = 32 мм

Материалы:

Углеродистая сталь
Автоматная сталь, включая А12
Легированная сталь, включая 40Х
Коррозионно-стойкая сталь — по требованиям заказа
Другие материалы с требуемыми механическими свойствами

Класс прочности:

Устанавливается требованиями заказа и ГОСТ 1759.0
В примерах условного обозначения стандарта приведены классы прочности 5, 6 и 12

Варианты покрытия:

Без покрытия
Цинковое покрытие
Химическое окисное покрытие
Химическое фосфатное покрытие
Другие защитные и защитно-декоративные покрытия по требованиям заказа

Допуски размеров, формы и расположения:

По ГОСТ 1759.1 для параметров, не установленных непосредственно ГОСТ 5927-70

Допустимые дефекты поверхности:

По ГОСТ 1759.3

Общие технические требования:

По ГОСТ 1759.0

Конструктивно близкие стандарты:

ГОСТ ISO 4032-2014 — гайки шестигранные нормальные с крупным шагом резьбы
ГОСТ ISO 8673-2014 — гайки шестигранные нормальные с мелким шагом резьбы
DIN 934 — гайки шестигранные
Взаимозаменяемость необходимо проверять по размеру под ключ, высоте, шагу резьбы и классу точности

Области применения:

Машиностроение
Приборостроение
Строительные конструкции
Промышленное оборудование
Резьбовые соединения повышенной точности

Примеры условного обозначения:

Гайка М12-6Н.5 (S18) ГОСТ 5927-70 — резьба М12 с крупным шагом, поле допуска 6Н, класс прочности 5, без покрытия
Гайка М12-6Н.6.А (S18) ГОСТ 5927-70 — класс прочности 6, автоматная сталь А12, без покрытия
Гайка М12×1,25-6Н.12.40Х.016 ГОСТ 5927-70 — мелкий шаг 1,25 мм, класс прочности 12, сталь 40Х, покрытие 01 толщиной 6 мкм

Гайки по ГОСТ 5927-70 представляют собой шестигранные крепёжные изделия класса точности А с внутренней метрической резьбой. Стандарт устанавливает конструкцию и размеры гаек с номинальным диаметром резьбы от М1 до М48.

Класс точности А предусматривает повышенную точность геометрических размеров по сравнению с гайками класса точности В. Изделия имеют наружный шестигранник под гаечный ключ, опорную поверхность и фаски со стороны резьбового отверстия.

Стандарт предусматривает резьбу с крупным и мелким шагом. Для гаек с номинальным диаметром резьбы от М36 до М48 по соглашению между изготовителем и заказчиком допускается применение шага резьбы 2 мм.

Основными геометрическими параметрами являются номинальный диаметр резьбы d, размер «под ключ» S, минимальный диаметр описанной окружности e, размеры фаски резьбового отверстия d_a, минимальный диаметр опорной поверхности d_w и высота гайки m.

Размеры М1, М1,4, М3,5, М14, М18, М22 и М27 приведены в стандарте в скобках и не рекомендуются к применению при проектировании новых изделий.

Для гаек М10, М12, М14 и М22 допускается изготовление с альтернативными увеличенными размерами «под ключ», установленными справочным приложением 2 ГОСТ 5927-70.

По согласованию допускается изготовление гаек с номинальной высотой не менее 0,8 номинального диаметра резьбы при соблюдении требований к механическим свойствам.

Материал, класс прочности, поле допуска резьбы, наличие покрытия и его толщина определяются требованиями заказа. В примерах условного обозначения стандарт предусматривает углеродистую автоматную сталь А12, легированную сталь 40Х, классы прочности 5, 6 и 12, а также исполнение без покрытия или с защитным покрытием.

Гайки применяются в машиностроении, приборостроении, строительстве, производстве оборудования и других резьбовых соединениях, в которых требуется шестигранная гайка класса точности А.

ГОСТ 5927-70 полностью соответствует СТ СЭВ 3680-82. Конструктивно близким зарубежным стандартом является DIN 934.

В Российской Федерации с 1 января 2017 года ГОСТ 5927-70 заменён в части гаек с крупным шагом резьбы на ГОСТ ISO 4032-2014, а в части гаек с мелким шагом — на ГОСТ ISO 8673-2014. При изготовлении продукции по старой конструкторской документации ГОСТ 5927-70 продолжает использоваться как обозначение требуемой конструкции.

Звоните нам по многоканальному телефону 8 (495) 138-28-81

Присылайте свои заказы по электронной почте на адрес info@m5m7.ru

Наши эксперты решат ваши вопросы и задачи в короткие сроки.

Основные размеры шестигранных гаек класса точности А ГОСТ 5927-70

Размеры в миллиметрах

Резьба d	Крупный шаг P	Мелкий шаг P	S	e, не менее	d_a, не менее	d_a, не более	d_w, не менее	m
(М1)	0,25	—	3,2	3,4	1,0	1,15	2,90	1,0
(М1,4)	0,30	—	3,2	3,4	1,4	1,61	2,90	1,0
М1,6	0,35	—	3,2	3,4	1,6	1,84	2,90	1,3
М2	0,40	—	4	4,3	2,0	2,30	3,60	1,6
М2,5	0,45	—	5	5,5	2,5	2,90	4,50	2,0
М3	0,5	—	5,5	6,0	3,0	3,45	5,00	2,4
(М3,5)	0,6	—	6	6,6	3,5	4,00	5,40	2,8
М4	0,7	—	7	7,7	4,0	4,60	6,30	3,2
М5	0,8	—	8	8,8	5,0	5,75	7,20	4,7
М6	1	—	10	11,1	6,0	6,75	9,00	5,2
М8	1,25	1	13	14,4	8,0	8,75	11,7	6,8
М10	1,5	1,25	16	17,8	10	10,8	14,6	8,4
М12	1,75	1,25	18	20,0	12	13,0	16,6	10,8
(М14)	2	1,5	21	23,4	14	15,1	19,6	12,8
М16	2	1,5	24	26,8	16	17,3	22,5	14,8
(М18)	2,5	1,5	27	30,1	18	19,4	25,3	16,4
М20	2,5	1,5	30	33,5	20	21,6	28,2	18,0
(М22)	2,5	1,5	34	37,7	22	23,8	31,7	19,8
М24	3	2	36	40,0	24	25,9	33,6	21,5
(М27)	3	2	41	45,6	27	29,2	38,4	23,6
М30	3,5	2	46	51,3	30	32,4	43,1	25,6
М36	4	3	55	61,3	36	38,9	51,5	31,0
М42	4,5	3	65	72,6	42	45,40	61,0	34,0
М48	5	3	75	83,9	48	51,80	70,5	38,0

Примечания:

Размеры, заключённые в скобки, применять не рекомендуется.
Для гаек с резьбой М36–М48 по соглашению допускается шаг резьбы 2 мм.
Допускается изготовление гаек с номинальной высотой не менее 0,8d при соблюдении требований к механическим свойствам.
