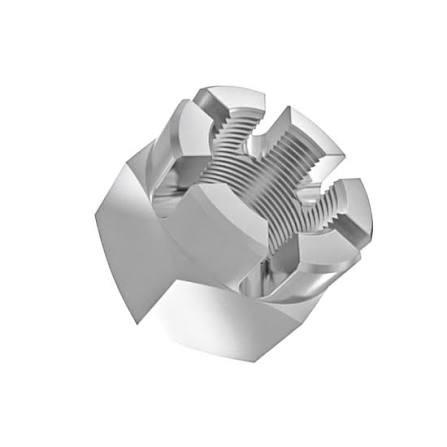

Гайки шестигранные прорезные и корончатые класса точности А ГОСТ 5932-73
Тип изделия:
- Гайка шестигранная прорезная
- Гайка шестигранная корончатая
- Гайка для механического стопорения шплинтом
Стандарт:
- ГОСТ 5932-73
Класс точности:
- А
Исполнения:
- Исполнение 1 — шестигранная прорезная гайка
- Исполнение 2 — шестигранная корончатая гайка
Диапазон резьбы исполнения 1:
- От М4 до М48
Диапазон резьбы исполнения 2:
- От М12 до М48
Рекомендуемые номинальные диаметры резьбы:
- М4; М5; М6; М8; М10; М12
- М16; М20; М24; М30; М36; М42; М48
Размеры, не рекомендуемые к применению:
- М14
- М18
- М22
- М27
- М33
- М39
Варианты шага резьбы:
- Крупный шаг
- Мелкий шаг — начиная с резьбы М8
- Для М36–М48 допускается шаг 2 мм по согласованию между изготовителем и заказчиком
Резьба:
- Метрическая резьба по ГОСТ 24705
- Поле допуска резьбы указывается в условном обозначении
Размер «под ключ» S:
- От 7 до 75 мм в зависимости от номинального диаметра резьбы
Общая высота гайки h:
- От 5 до 50 мм в зависимости от типоразмера
Расстояние от опорной поверхности до основания прорези или коронки:
- От 3,2 до 38 мм
- Для исполнения 1 обозначается размером f
- Для исполнения 2 обозначается размером m
Диаметр коронки D:
- От 16 до 65 мм для исполнения 2
Количество прорезей:
- 6 прорезей — для резьбы от М4 до М39
- 8 прорезей — для резьбы М42 и М48
Ширина прорези n:
- От 1,2 до 9 мм в зависимости от типоразмера
Стопорный элемент:
- Шплинт по ГОСТ 397
- Рекомендуемый размер шплинта выбирается по таблице ГОСТ 5932-73
Особенности изготовления прорезей:
- Допускается выполнение фаски со стороны прорези или коронки
- Дно прорези может быть плоским
- Дно прорези может быть скруглённым
- Дно прорези может выполняться с фаской
Материал изготовления:
- Углеродистая сталь
- Легированная сталь
- Коррозионно-стойкая сталь и другие материалы — по требованиям заказа и технической документации
Варианты покрытия:
- Без покрытия
- Цинковое покрытие
- Химическое оксидирование
- Фосфатное и другие покрытия — по требованиям заказа
Области применения:
- Шарнирные соединения
- Оси и тяги
- Ступичные и ходовые узлы
- Транспортное машиностроение
- Станочное и промышленное оборудование
- Соединения, воспринимающие вибрационные и переменные нагрузки
Технические требования:
- По ГОСТ 1759.0
Параметры условного обозначения:
- Номер исполнения — для исполнения 2
- Номинальный диаметр резьбы
- Мелкий шаг резьбы — при его применении
- Поле допуска резьбы
- Класс прочности
- Марка материала — в предусмотренных случаях
- Обозначение и толщина покрытия
- ГОСТ 5932-73
Примеры условного обозначения:
- Гайка М12-6Н.5 ГОСТ 5932-73 — исполнение 1, резьба М12 с крупным шагом, поле допуска 6Н, класс прочности 5, без покрытия
- Гайка 2М12×1,25-6Н.5.019 ГОСТ 5932-73 — исполнение 2, резьба М12×1,25, поле допуска 6Н, класс прочности 5, покрытие 01 толщиной 9 мкм
Ограничения применения:
- Гайка должна применяться совместно с болтом, шпилькой или осью, имеющей поперечное отверстие под шплинт
- После установки шплинт не должен использоваться повторно
- Размер шплинта должен соответствовать диаметру резьбы и исполнению гайки
- Нельзя заменять шплинт проволокой или другим ненормированным элементом
Гайки по ГОСТ 5932-73 представляют собой шестигранные крепёжные изделия класса точности А с прорезями в верхней части корпуса. Стандарт распространяется на гайки с номинальным диаметром метрической резьбы от М4 до М48.
Стандарт предусматривает два конструктивных исполнения. Исполнение 1 представляет собой прорезную гайку, в которой пазы выполнены непосредственно в верхней части шестигранного корпуса. Исполнение 2 представляет собой корончатую гайку с выступающей цилиндрической коронкой, разделённой прорезями.
Прорези предназначены для механического стопорения резьбового соединения шплинтом. После затяжки гайки одну из прорезей совмещают с поперечным отверстием в болте, шпильке или оси, после чего устанавливают шплинт. Такое соединение препятствует самопроизвольному отвинчиванию гайки.
Гайки применяются в соединениях, подверженных вибрационным, ударным и переменным нагрузкам: в транспортной технике, машиностроении, станочном оборудовании, шарнирных соединениях, осях, тягах, ступичных узлах и других механизмах, где требуется визуально контролируемое механическое стопорение.
Исполнение 1 предусмотрено для всего диапазона резьбы от М4 до М48. Корончатые гайки исполнения 2 изготавливаются начиная с номинального диаметра резьбы М12.
Количество прорезей составляет шесть для гаек с резьбой от М4 до М39 и восемь для гаек с резьбой М42 и М48. Ширина прорези и рекомендуемый размер шплинта увеличиваются в зависимости от диаметра резьбы.
Стандарт предусматривает метрическую резьбу с крупным и мелким шагом. Для гаек с номинальным диаметром резьбы от М36 до М48 по соглашению между изготовителем и заказчиком допускается изготовление резьбы с шагом 2 мм.
Размеры М14, М18, М22, М27, М33 и М39 приведены в стандарте в скобках и не рекомендуются к применению при проектировании новых изделий.
Допускается выполнять фаску со стороны прорезей или коронки. Дно прорези может иметь плоскую, скруглённую форму либо выполняться с фаской.
ГОСТ 5932-73 полностью соответствует СТ СЭВ 2664-89. Стандарт соответствует ISO 4032-79 и ISO 4035-79 только в части размеров шестигранника «под ключ». Прямой идентичный международный аналог на всю конструкцию прорезных и корончатых гаек стандартом не установлен.
Класс прочности, марка материала, поле допуска резьбы, вид защитного покрытия и его толщина устанавливаются техническими требованиями к соединению и указываются в условном обозначении гайки.
Звоните нам по многоканальному телефону 8 (495) 138-28-81
Присылайте свои заказы по электронной почте на адрес info@m5m7.ru
Наши эксперты решат ваши вопросы и задачи в короткие сроки.
Основные размеры прорезных и корончатых гаек класса точности А
Размеры в миллиметрах
| Номинальный диаметр резьбы d | 4 | 5 | 6 | 8 | 10 | 12 | (14) | 16 | (18) | 20 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Шаг резьбы P | Крупный | 0,7 | 0,8 | 1,0 | 1,25 | 1,5 | 1,75 | 2,0 | 2,0 | 2,5 | 2,5 |
| Мелкий | — | — | — | 1,0 | 1,25 | 1,25 | 1,5 | 1,5 | 1,5 | 1,5 | |
| Размер «под ключ» S | 7 | 8 | 10 | 13 | 16 | 18 | 21 | 24 | 27 | 30 | |
| Общая высота h | 5,0 | 6,7 | 7,7 | 9,8 | 12,4 | 15,8 | 17,8 | 20,8 | 22,4 | 24,0 | |
| Размер f для исполнения 1 или m для исполнения 2 | 3,2 | 4,7 | 5,2 | 6,8 | 8,4 | 10,8 | 12,8 | 14,8 | 16,4 | 18,0 | |
| dw, не менее | 6,3 | 7,2 | 9,0 | 11,7 | 14,6 | 16,6 | 19,6 | 22,5 | 25,3 | 27,7 | |
| Диаметр описанной окружности e, не менее | 7,7 | 8,8 | 11,1 | 14,4 | 17,8 | 20,0 | 23,4 | 26,8 | 30,1 | 33,5 | |
| Диаметр фаски da | Не менее | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 |
| Не более | 4,6 | 5,75 | 6,75 | 8,75 | 10,8 | 13,0 | 15,1 | 17,3 | 19,4 | 21,6 | |
| Диаметр коронки D, исполнение 2 | — | — | — | — | — | 16 | 19 | 22 | 25 | 28 | |
| Количество прорезей | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | |
| Ширина прорези n | 1,2 | 1,4 | 2,0 | 2,5 | 2,8 | 3,5 | 3,5 | 4,5 | 4,5 | 4,5 | |
| Рекомендуемый шплинт по ГОСТ 397 | Исполнение 1 | 1×12 | 1,2×12 | 1,6×16 | 2×20 | 2,5×25 | 3,2×32 | 3,2×32 | 4×36 | 4×40 | 4×40 |
| Исполнение 2 | — | — | — | — | — | 3,2×25 | 3,2×25 | 4×32 | 4×36 | 4×36 | |
Окончание таблицы основных размеров
Размеры в миллиметрах
| Номинальный диаметр резьбы d | (22) | 24 | (27) | 30 | (33) | 36 | (39) | 42 | 48 | |
|---|---|---|---|---|---|---|---|---|---|---|
| Шаг резьбы P | Крупный | 2,5 | 3,0 | 3,0 | 3,5 | 3,5 | 4,0 | 4,0 | 4,5 | 5,0 |
| Мелкий | 1,5 | 2,0 | 2,0 | 2,0 | 2,0 | 3,0 | 3,0 | 3,0 | 3,0 | |
| Размер «под ключ» S | 34 | 36 | 41 | 46 | 50 | 55 | 60 | 65 | 75 | |
| Общая высота h | 27,8 | 29,5 | 31,6 | 34,6 | 37,7 | 40,0 | 42,4 | 46 | 50 | |
| Размер f для исполнения 1 или m для исполнения 2 | 19,8 | 21,5 | 23,6 | 25,6 | 28,7 | 31,0 | 33,4 | 34,0 | 38,0 | |
| dw, не менее | 31,7 | 33,2 | 38,3 | 42,7 | 46,6 | 51,1 | 55,9 | 60,6 | 69,4 | |
| Диаметр описанной окружности e, не менее | 37,7 | 40,0 | 45,6 | 51,3 | 55,8 | 61,3 | 67,0 | 72,6 | 83,9 | |
| Диаметр фаски da | Не менее | 22 | 24 | 27 | 30 | 33 | 36 | 39 | 42 | 48 |
| Не более | 23,8 | 25,9 | 29,2 | 32,4 | 35,6 | 38,9 | 42,2 | 45,4 | 51,8 | |
| Диаметр коронки D, исполнение 2 | 32 | 34 | 38 | 42 | 46 | 50 | 55 | 58 | 65 | |
| Количество прорезей | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 8 | 8 | |
| Ширина прорези n | 5,5 | 5,5 | 5,5 | 7,0 | 7,0 | 7,0 | 7,0 | 9,0 | 9,0 | |
| Рекомендуемый шплинт по ГОСТ 397 | Исполнение 1 | 5×45 | 5×45 | 5×50 | 6,3×63 | 6,3×63 | 6,3×71 | 6,3×71 | 8×80 | 8×90 |
| Исполнение 2 | 5×40 | 5×40 | 5×45 | 6,3×50 | 6,3×50 | 6,3×63 | 6,3×63 | 8×71 | 8×80 | |
Примечание. Размеры М14, М18, М22, М27, М33 и М39, заключённые в скобки, применять не рекомендуется.
Дополнительные размеры, допускаемые ГОСТ 5932-73
Размеры в миллиметрах
| Номинальный диаметр резьбы d | 10 | 12 | 14 | 22 |
|---|---|---|---|---|
| Размер «под ключ» S | 17 | 19 | 22 | 32 |
| Диаметр описанной окружности e, не менее | 18,9 | 21,1 | 24,5 | 35,8 |
| dw, не менее | 15,6 | 17,4 | 20,6 | 30,0 |
Примечание. Дополнительные размеры допускается применять для изделий, спроектированных до 1 января 1991 года.
