Гайка по ГОСТ Р 52645-2006 высокопрочная шестигранная с увеличенным размером

Гайка по ГОСТ Р 52645-2006 высокопрочная шестигранная с увеличенным размером

По запросу

Тип изделия:

Гайка высокопрочная шестигранная
Гайка с увеличенным размером под ключ
Гайка для металлических конструкций

Стандарт:

ГОСТ Р 52645-2006
Полное наименование: «Гайки высокопрочные шестигранные с увеличенным размером под ключ для металлических конструкций. Технические условия»

Международная основа:

ISO 4775:1984
Степень соответствия — модифицированная, MOD

Статус стандарта:

Отменён
Дата введения — 1 января 2008 года
Дата окончания действия — 1 июля 2018 года
Применялся с изменением № 1, введённым 1 июля 2011 года

Диапазон номинальных диаметров резьбы:

От М16 до М48

Размерный ряд:

М16; М18; М20; М22; М24
М27; М30; М36; М42; М48

Размеры, применяемые при соответствующем обосновании:

М18
М22
М27

Шаг резьбы:

От 2 до 5 мм в зависимости от номинального диаметра

Резьба:

Метрическая резьба по ГОСТ 24705
Поле допуска внутренней резьбы — 6Н

Класс точности:

Классы прочности:

Материал:

Сталь
Рекомендуемые марки стали и сочетания с классами прочности устанавливались ГОСТ Р 52643-2006

Размер «под ключ» S:

Номинальное максимальное значение — от 27 до 75 мм
Минимальное значение — от 26,16 до 73,1 мм

Высота гайки m:

От 16,4 до 48 мм с учётом предельных размеров

Минимальная высота участка под ключ m′:

От 13,1 до 36 мм

Минимальный размер по углам e:

От 29,6 до 82,6 мм

Минимальный диаметр опорной поверхности d_w:

От 24,9 до 67,5 мм

Допускаемое конструктивное исполнение:

Гайки уменьшенной высоты по обязательному приложению А
Исполнение уменьшенной высоты применяется при соответствующем обосновании

Варианты поверхности и покрытий:

Чёрная оксидная плёнка с тонким остаточным масляным слоем
Термодиффузионное цинковое покрытие
Металлические неорганические покрытия
Неметаллические неорганические покрытия

Предельная рекомендуемая толщина покрытия:

М16 — не более 25 мкм
М18, М20 и М22 — не более 30 мкм
М24 и М27 — не более 40 мкм
М30, М36, М42 и М48 — не более 50 мкм

Ограничения при нанесении покрытий:

Во избежание водородного охрупчивания не рекомендуется электролитическое нанесение покрытия
Не рекомендуется нанесение покрытия способом погружения в расплав

Коэффициент закручивания комплекта «болт — гайка»:

От 0,14 до 0,20 — для нормального покрытия и смазки
От 0,11 до 0,20 — для произвольного покрытия

Маркировка:

Обозначение класса прочности
Буква S — обозначение гайки с увеличенным размером под ключ
Идентификационная маркировка изготовителя
Маркировка наносится на опорную поверхность, не соприкасающуюся с шайбой

Комплектные изделия по стандартам комплекса 2006 года:

Высокопрочные болты — ГОСТ Р 52644-2006
Шайбы к высокопрочным болтам — ГОСТ Р 52646-2006

Области применения:

Металлические строительные конструкции
Мостовые конструкции
Машиностроение
Высокопрочные болтовые соединения, предусмотренные проектной документацией

Примеры условного обозначения:

Гайка М24.10 ГОСТ Р 52645-2006 — резьба М24, класс прочности 10, без покрытия
Гайка М20.9 ТД10 ГОСТ Р 52645-2006 — резьба М20, класс прочности 9, термодиффузионное цинковое покрытие толщиной 10 мкм
Гайка М22 хим. фос ГОСТ Р 52645-2006 — резьба М22, химическое фосфатное покрытие

Гайки по ГОСТ Р 52645-2006 представляют собой высокопрочные шестигранные крепёжные изделия с увеличенным размером под ключ, предназначенные для болтовых соединений металлических конструкций.

Изделия применяются в строительстве, включая мостостроение, а также в машиностроении. С учётом изменения № 1 стандарт распространялся на гайки для эксплуатации во всех макроклиматических районах независимо от категории размещения по ГОСТ 15150.

Размерный ряд включает метрическую резьбу от М16 до М48. Размеры М18, М22 и М27, указанные в стандарте в скобках, применяются при соответствующем обосновании.

Увеличенный размер под ключ отличает изделия от шестигранных гаек общего назначения и соответствует конструкции высокопрочных болтовых соединений. Гайки применяются совместно с соответствующими высокопрочными болтами и шайбами.

Стандарт предусматривает классы прочности 6, 8, 9, 10 и 12, класс точности В и поле допуска внутренней резьбы 6Н. Конкретный класс прочности выбирается в соответствии с расчётом соединения и требованиями проектной документации.

Гайки могут поставляться без дополнительного покрытия, с чёрной оксидной плёнкой, термодиффузионным цинковым покрытием либо с другим металлическим или неметаллическим неорганическим покрытием, предусмотренным стандартом.

Для обеспечения расчётного усилия затяжки изготовитель должен обеспечивать стабильные характеристики поверхности резьбы. Нормируемый коэффициент закручивания зависит от применённого покрытия и смазки болта и гайки.

Маркировка включает обозначение класса прочности, букву S, указывающую на увеличенный размер под ключ, и идентификационную маркировку изготовителя.

ГОСТ Р 52645-2006 является модифицированным по отношению к ISO 4775:1984. Национальный стандарт был введён 1 января 2008 года и отменён с 1 июля 2018 года.

Звоните нам по многоканальному телефону 8 (495) 138-28-81

Присылайте свои заказы по электронной почте на адрес info@m5m7.ru

Наши эксперты решат ваши вопросы и задачи в короткие сроки.

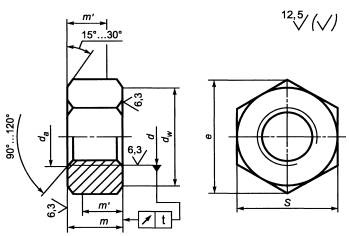

Основные размеры высокопрочных шестигранных гаек с увеличенным размером под ключ

Размеры в миллиметрах

Резьба d	Шаг P	d_a, не менее	d_a, не более	d_w, не более	d_w, не менее	m, не более	m, не менее	m′, не менее	S, не более	S, не менее	e, не менее
М16	2	16	17,3	27	24,9	17,1	16,4	13,1	27	26,16	29,6
(М18)	2,5	18	19,4	30	27,0	18,0	16,9	13,5	30	29,16	33,0
М20	2,5	20	21,6	34	31,4	20,7	19,4	15,5	34	33,0	37,3
(М22)	2,5	22	23,8	36	33,3	23,6	22,3	17,8	36	35,0	39,6
М24	3	24	25,9	41	38,0	24,2	22,9	18,3	41	40,0	45,2
(М27)	3	27	28,2	46	42,8	27,6	26,3	21,0	46	45,0	50,9
М30	3,5	30	32,4	50	46,5	30,7	29,1	23,3	50	49,0	55,4
М36	4	36	38,9	60	55,9	36,6	35,0	28,0	60	58,8	66,4
М42	4,5	42	45,4	65	58,5	42,0	40,4	31,5	65	63,1	71,3
М48	5	48	51,8	75	67,5	48,0	46,4	36,0	75	73,1	82,6

Примечания:

Размеры М18, М22 и М27, заключённые в скобки, применяются при соответствующем обосновании.
Для оцинкованных гаек размеры таблицы действительны до нанесения покрытия.
При соответствующем обосновании допускается применение гаек уменьшенной высоты по приложению А ГОСТ Р 52645-2006.
