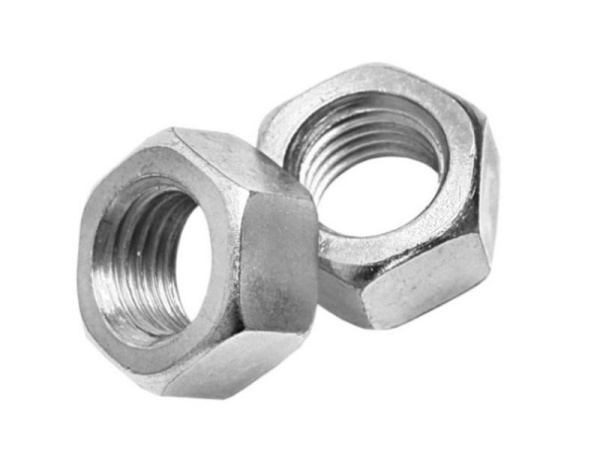

Гайки уплотнительных ввертных соединений с резиновыми кольцами круглого сечения ГОСТ 19532-74
Тип изделия:
- Гайка уплотнительного ввертного соединения
- Гайка с внутренней метрической резьбой
- Гайка с наружным шестигранником под ключ
- Деталь соединения с резиновым кольцом круглого сечения
Стандарт:
- ГОСТ 19532-74
- Полное наименование: «Устройства уплотнительные ввертных соединений с резиновыми кольцами круглого сечения. Гайки. Конструкция и размеры»
Статус стандарта:
- Действует
- Дата введения — 1 июля 1975 года
- Применяется с изменениями № 1 и № 2
- Ограничение срока действия снято постановлением Госстандарта СССР от 06.08.1992 № 898
Диапазон резьбы:
- От М6 до М48×1,5
Предусмотренные размеры резьбы:
- М6; М8; М10
- М12×1,5; М14×1,5; М16×1,5; М18×1,5
- М20×1,5; М22×1,5; М24×1,5; М27×1,5
- М30×1,5; М33×1,5; М36×1,5; М39×1,5
- М42×1,5; М45×1,5; М48×1,5
Поле допуска резьбы:
- 5Н6Н по ГОСТ 16093-81
Фаски резьбы:
- По ГОСТ 10549-80
Особенности конструкции:
- Наружная шестигранная поверхность
- Внутренняя метрическая резьба
- Центральное проходное отверстие d1
- Два отверстия диаметром d2
- Справочный размер D1 равен размеру «под ключ» S
Справочный наружный диаметр D:
- От 16,2 до 69,3 мм
Диаметр проходного отверстия d1:
- От 11,0 до 56,0 мм
- Поле допуска — H12
Размер «под ключ» S:
- От 14 до 60 мм
- Поле допуска — h12
Высота гайки H:
- От 6 до 11 мм
- Поле допуска — h12
Диаметр отверстий d2:
- 1,2 мм — для резьбы М6–М16×1,5
- 1,5 мм — для резьбы М18×1,5–М30×1,5
- 2,0 мм — для резьбы М33×1,5–М48×1,5
- Предельные отклонения: +0,12/−0,06 мм
Размер l:
- 1,5 мм — для резьбы М6–М16×1,5
- 2,0 мм — для резьбы М18×1,5–М30×1,5
- 2,5 мм — для резьбы М33×1,5–М48×1,5
- Предельное отклонение — ±0,2 мм
Материалы изготовления:
- Алюминиевый сплав Д16Т
- Сталь 45
- Коррозионно-стойкая сталь 14Х17Н2
Условные обозначения материалов:
- 31 — алюминиевый сплав Д16Т
- 22 — сталь 45
- 12 — сталь 14Х17Н2
- Обозначения марок материалов — по ГОСТ 13977-74
Ограничение для алюминиевого сплава Д16Т:
- Применяется при давлении рабочей среды до 14,7 МПа, или 150 кгс/см²
Требования к стали 14Х17Н2:
- Термическая обработка
- Временное сопротивление после обработки — 931,6 ± 98 МПа
Покрытия:
- Для алюминиевого сплава Д16Т — Ан. Окс. хр. по ГОСТ 9.073-77
- Для стали 45 — Кд6.хр. по ГОСТ 9.073-77
- Для стали 14Х17Н2 — Хим. Пас. по ГОСТ 9.073-77
Допуски биения:
- Торцовое биение поверхности А относительно среднего диаметра резьбы — не более 0,1 мм
- Радиальное биение поверхности Б относительно среднего диаметра резьбы — не более 0,1 мм
Масса 1000 стальных гаек:
- От 6,6 до 114,1 кг в зависимости от типоразмера
Коэффициент пересчёта массы:
- Для алюминиевого сплава массу стальной гайки умножают на 0,37
Связанные стандарты:
- ГОСТ 19528-74 — конструкция и размеры уплотнительных устройств
- ГОСТ 19529-74 — гнёзда уплотнительных ввертных соединений
- ГОСТ 19530-74 — ввертная часть соединений
- ГОСТ 19531-74 — фторопластовые шайбы
- ГОСТ 13977-74 — обозначения марок материалов
Области применения:
- Уплотнительные ввертные соединения
- Соединения с резиновыми кольцами круглого сечения
- Трубопроводные и арматурные узлы
- Гидравлические и пневматические системы, в которых применение изделия предусмотрено конструкторской документацией
Примеры условного обозначения гайки М20×1,5:
- Гайка М20×1,5-31 ГОСТ 19532-74 — из алюминиевого сплава Д16Т
- Гайка М20×1,5-22 ГОСТ 19532-74 — из стали 45
- Гайка М20×1,5-12 ГОСТ 19532-74 — из стали 14Х17Н2
Гайки по ГОСТ 19532-74 предназначены для применения в составе уплотнительных устройств ввертных соединений с резиновыми кольцами круглого сечения. Стандарт устанавливает конструкцию и размеры изделий с внутренней метрической резьбой от М6 до М48×1,5.
Гайка имеет наружную шестигранную поверхность под гаечный ключ, внутреннюю резьбу, центральное проходное отверстие и два отверстия, предусмотренные конструкцией стандарта. Основными размерными параметрами являются резьба d, справочный наружный диаметр D, диаметр проходного отверстия d1, размер «под ключ» S, высота H, диаметр отверстий d2 и размер l.
Размерный ряд включает гайки с резьбой М6, М8, М10, а также резьбой с шагом 1,5 мм от М12×1,5 до М48×1,5. Размер «под ключ» составляет от 14 до 60 мм, высота гайки — от 6 до 11 мм.
ГОСТ 19532-74 предусматривает изготовление гаек из алюминиевого сплава Д16Т, стали 45 и коррозионно-стойкой стали 14Х17Н2. Для гаек из алюминиевого сплава Д16Т установлено применение при давлении рабочей среды до 14,7 МПа.
Для каждого материала стандарт устанавливает соответствующее защитное покрытие: Ан. Окс. хр. для алюминиевого сплава Д16Т, Кд6.хр. для стали 45 и Хим. Пас. для стали 14Х17Н2.
Поле допуска внутренней резьбы — 5Н6Н. Фаски резьбы выполняются по ГОСТ 10549-80. Торцовое биение поверхности А и радиальное биение поверхности Б относительно среднего диаметра резьбы не должно превышать 0,1 мм.
Масса 1000 стальных гаек составляет от 6,6 до 114,1 кг в зависимости от типоразмера. Для расчёта массы гаек из алюминиевого сплава массу стального изделия умножают на коэффициент 0,37.
Условное обозначение изделия включает обозначение гайки, размер резьбы, код материала и номер стандарта. Для алюминиевого сплава Д16Т применяется код 31, для стали 45 — код 22, для стали 14Х17Н2 — код 12.
Гайки применяются в трубопроводных, гидравлических, пневматических и других узлах, конструкцией которых предусмотрено уплотнительное ввертное соединение с резиновым кольцом круглого сечения.
Связанными документами комплекса являются ГОСТ 19528-74, ГОСТ 19529-74, ГОСТ 19530-74 и ГОСТ 19531-74, устанавливающие конструкцию уплотнительного устройства, гнезда, ввертной части и фторопластовой шайбы.
Прямой международный аналог по ISO или DIN в ГОСТ 19532-74 не установлен. При подборе замены необходимо сопоставлять резьбу, размеры корпуса, внутреннего отверстия, материал, покрытие и требования к точности.
ГОСТ 19532-74 действует. Ранее установленное ограничение срока действия стандарта снято постановлением Госстандарта СССР от 6 августа 1992 года № 898.
Звоните нам по многоканальному телефону 8 (495) 138-28-81
Присылайте свои заказы по электронной почте на адрес info@m5m7.ru
Наши эксперты решат ваши вопросы и задачи в короткие сроки.
Основные размеры гаек уплотнительных ввертных соединений с резиновыми кольцами круглого сечения
Размеры в миллиметрах; масса в килограммах на 1000 штук
| Резьба d | D справочный |
d1 H12 |
S h12 |
H h12 |
d2 +0,12/−0,06 |
l ±0,2 |
Масса 1000 шт., кг |
|---|---|---|---|---|---|---|---|
| М6 | 16,2 | 11,0 | 14 | 6 | 1,2 | 1,5 | 6,6 |
| М8 | 19,6 | 13,0 | 17 | 7 | 1,2 | 1,5 | 10,3 |
| М10 | 19,6 | 15,0 | 17 | 8 | 1,2 | 1,5 | 11,0 |
| М12×1,5 | 21,9 | 17,0 | 19 | 8 | 1,2 | 1,5 | 11,6 |
| М14×1,5 | 25,4 | 19,0 | 22 | 8 | 1,2 | 1,5 | 17,7 |
| М16×1,5 | 27,7 | 21,0 | 24 | 8 | 1,2 | 1,5 | 19,9 |
| М18×1,5 | 31,2 | 23,0 | 27 | 9 | 1,5 | 2,0 | 23,5 |
| М20×1,5 | 34,6 | 26,0 | 30 | 9 | 1,5 | 2,0 | 22,0 |
| М22×1,5 | 34,6 | 28,0 | 30 | 9 | 1,5 | 2,0 | 26,3 |
| М24×1,5 | 36,9 | 30,0 | 32 | 10 | 1,5 | 2,0 | 32,6 |
| М27×1,5 | 41,6 | 34,0 | 36 | 10 | 1,5 | 2,0 | 40,5 |
| М30×1,5 | 47,3 | 37,0 | 41 | 10 | 1,5 | 2,0 | 61,3 |
| М33×1,5 | 53,1 | 41,0 | 46 | 11 | 2,0 | 2,5 | 80,7 |
| М36×1,5 | 53,1 | 44,0 | 46 | 11 | 2,0 | 2,5 | 66,2 |
| М39×1,5 | 57,7 | 47,0 | 50 | 11 | 2,0 | 2,5 | 81,0 |
| М42×1,5 | 63,5 | 50,0 | 55 | 11 | 2,0 | 2,5 | 101,8 |
| М45×1,5 | 63,5 | 53,0 | 55 | 11 | 2,0 | 2,5 | 83,0 |
| М48×1,5 | 69,3 | 56,0 | 60 | 11 | 2,0 | 2,5 | 114,1 |
Примечания:
- Масса приведена для 1000 гаек из стали.
- Для определения массы гаек из алюминиевого сплава приведённые значения умножают на коэффициент 0,37.
- Размер D является справочным.
- Согласно чертежу стандарта, размер D1 равен размеру «под ключ» S.
- Графа «Применяемость» исходной таблицы не воспроизведена, поскольку в опубликованном тексте она не заполнена.
