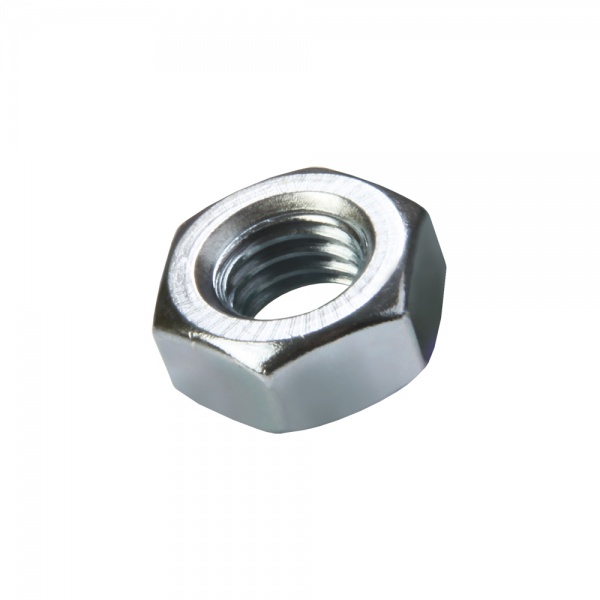

Гайка по ГОСТ 10605-94 шестигранная

По запросу

Тип изделия:

Гайка шестигранная
Гайка нормальной высоты
Гайка с внутренней метрической резьбой

Стандарт:

ГОСТ 10605-94
Полное наименование: «Гайки шестигранные с диаметром резьбы свыше 48 мм класса точности В. Технические условия»

Статус стандарта:

Действует
Дата введения — 1 января 1996 года
Взамен ГОСТ 10605-72

Международная основа:

ISO 4032:1986
Полный аутентичный текст ISO 4032:1986 применяется в части гаек М52, М56 и М64 класса точности В
Для остальных размеров стандарт содержит дополнительные требования

Класс точности:

Диапазон номинальных диаметров резьбы:

От М52 до М150

Размерный ряд:

М52; М56; М64; М72; М76; М80
М90; М100; М110; М125; М140; М150

Размеры, не рекомендуемые к применению:

М52
М76

Крупный шаг резьбы:

М52 — 5 мм
М56 — 5,5 мм
М64 — 6 мм

Мелкий шаг резьбы:

М52 — 3 мм
М56 — 4 мм
М64–М150 — 6 или 4 мм

Поле допуска внутренней резьбы:

Профиль и основные размеры резьбы:

По ГОСТ 9150
По ГОСТ 24705

Допуски резьбы:

По ГОСТ 16093

Размер «под ключ» S:

Номинальное максимальное значение — от 80 до 225 мм
Минимальное значение — от 78,1 до 222,1 мм

Минимальный размер по углам e:

От 88,25 до 250,97 мм

Высота гайки m:

Максимальное значение — от 42 до 128 мм
Минимальное значение — от 40,4 до 125,5 мм

Минимальная высота участка под ключ m′:

От 32,3 до 100,4 мм

Минимальный диаметр опорной поверхности d_w:

От 74,2 до 211 мм

Размер d_a:

Минимальное значение соответствует номинальному диаметру резьбы
Максимальное значение — от 56,2 до 162 мм

Угол наружной фаски:

От 15° до 30°

Угол фаски резьбового отверстия:

От 90° до 120°

Материалы:

Углеродистая сталь
Коррозионно-стойкая сталь

Группы материалов и механических свойств:

Для углеродистой стали — 02, 04, 05, 06 и 07
Для коррозионно-стойкой стали — 11, 21, 23 и 25
Механические свойства — по ГОСТ 18126

Покрытия:

Без покрытия
Металлические и неметаллические неорганические покрытия по ГОСТ 18126
Требования к гальваническим покрытиям — по ГОСТ 9.301 и ГОСТ 9.303

Допуски размеров, формы и расположения:

По ГОСТ 1759.1

Общие технические требования:

По ГОСТ 18126

Правила приёмки:

По ГОСТ 17769

Маркировка и упаковка:

По ГОСТ 18126
По ГОСТ 18160

Области применения:

Крупногабаритные резьбовые соединения
Промышленное и технологическое оборудование
Машиностроительные конструкции
Строительные металлоконструкции
Соединения, выполненные по проектной или конструкторской документации

Примеры условного обозначения:

Гайка М56.05.019 ГОСТ 10605-94 — резьба М56 с крупным шагом, материал группы 05, цинковое хроматированное покрытие толщиной 9 мкм
Гайка М56×4.21.12Х18Н9Т ГОСТ 10605-94 — мелкий шаг 4 мм, материал группы 21, сталь 12Х18Н9Т, без покрытия

Гайки по ГОСТ 10605-94 представляют собой шестигранные крепёжные изделия класса точности В с внутренней метрической резьбой. Стандарт распространяется на гайки с номинальным диаметром резьбы от М52 до М150.

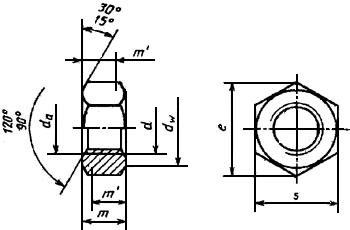

Изделие имеет шестигранный корпус нормальной высоты, опорную поверхность и фаски со стороны резьбового отверстия. Основными геометрическими параметрами являются размер «под ключ» S, минимальный размер по углам e, высота гайки m, минимальная высота участка под ключ m′, минимальный диаметр опорной поверхности d_w и размеры фаски резьбового отверстия d_a.

Для размеров М52, М56 и М64 предусмотрена резьба с крупным и мелким шагом. Для гаек от М64 до М150 стандарт устанавливает мелкий шаг резьбы 6 или 4 мм.

Размеры М52 и М76 приведены в стандарте в скобках и не рекомендуются к применению.

Поле допуска внутренней резьбы — 6Н. Профиль и основные размеры метрической резьбы устанавливаются ГОСТ 9150 и ГОСТ 24705, допуски резьбы — ГОСТ 16093.

ГОСТ 10605-94 предусматривает изготовление гаек из углеродистой и коррозионно-стойкой стали. Группы материалов, механические свойства, покрытия, маркировка и другие общие технические требования принимаются по ГОСТ 18126.

Гайки могут изготавливаться без покрытия или с металлическими и неметаллическими неорганическими покрытиями. Требования к гальваническим покрытиям устанавливаются ГОСТ 9.301 и ГОСТ 9.303.

ГОСТ 10605-94 представляет собой полный аутентичный текст ISO 4032:1986 в части гаек М52, М56 и М64 класса точности В. Для расширенного размерного ряда от М72 до М150 стандарт содержит дополнительные национальные требования.

Изделия применяются в крупногабаритных резьбовых соединениях промышленного оборудования, машиностроительных и строительных конструкций, в которых проектной или конструкторской документацией предусмотрена шестигранная гайка соответствующего размера и класса точности.

Стандарт введён в действие 1 января 1996 года взамен ГОСТ 10605-72.
