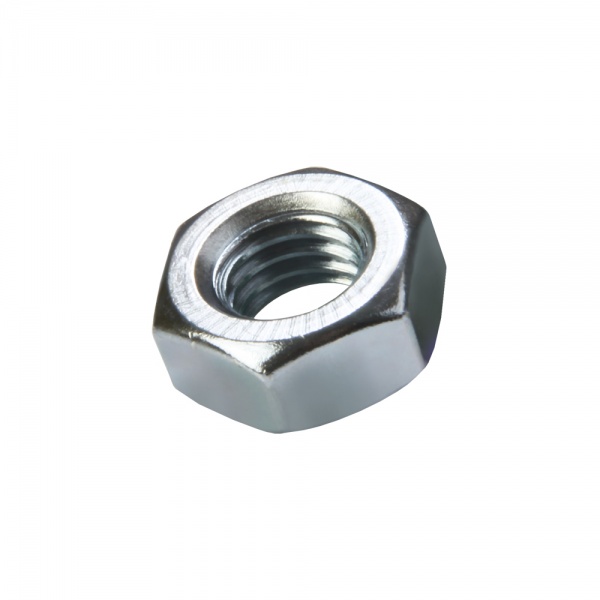

Гайка по ГОСТ 10607-94 шестигранная низкая
Тип изделия:
- Гайка шестигранная низкая
- Гайка с фаской
- Гайка с внутренней метрической резьбой
Стандарт:
- ГОСТ 10607-94
- Полное наименование: «Гайки шестигранные низкие (с фаской) с диаметром резьбы свыше 48 мм класса точности В. Технические условия»
Международная основа стандарта:
- ISO 4035:1986
- Полный аутентичный текст ISO 4035:1986 применяется в части гаек М52, М56 и М64 класса точности В
- Для остальных размеров ГОСТ содержит дополнительные требования
Дата введения:
- 1 января 1996 года
- Взамен ГОСТ 10607-72
Класс точности:
- В
Диапазон номинальных диаметров резьбы:
- От М52 до М150
Стандартный размерный ряд:
- М52; М56; М64; М72; М76; М80
- М90; М100; М110; М125; М140; М150
Размеры, не рекомендуемые к применению:
- М52
- М76
Крупный шаг резьбы:
- М52 — 5 мм
- М56 — 5,5 мм
- М64 — 6 мм
Мелкий шаг резьбы:
- М52 — 3 мм
- М56 — 4 мм
- М64–М150 — 6 или 4 мм
Поле допуска резьбы:
- 6Н
Профиль и основные размеры резьбы:
- По ГОСТ 9150
- По ГОСТ 24705
Допуски резьбы:
- По ГОСТ 16093
Размер «под ключ» S:
- Номинальное максимальное значение — от 80 до 225 мм
- Минимальное значение — от 78,1 до 222,1 мм
Минимальный размер по углам e:
- От 88,25 до 250,97 мм
Высота гайки m:
- От 24,7 до 75 мм с учётом предельных размеров
Минимальная высота участка под ключ m′:
- От 19,8 до 58,5 мм
Минимальный диаметр опорной поверхности dw:
- От 74,2 до 211,0 мм
Размер da:
- Минимальное значение соответствует номинальному диаметру резьбы
- Максимальное значение — от 56,2 до 162,0 мм
Угол наружной фаски:
- От 15° до 30°
Угол фаски резьбового отверстия:
- От 90° до 120°
Материалы:
- Углеродистая сталь
- Коррозионно-стойкая сталь
Группы материалов и механических свойств:
- Для углеродистой стали — 02, 04, 05, 06 и 07
- Для коррозионно-стойкой стали — 11, 21, 23 и 25
- Механические свойства — по ГОСТ 18126
Допуски размеров, формы и расположения:
- По ГОСТ 1759.1
Общие технические требования:
- По ГОСТ 18126
Покрытия:
- По ГОСТ 18126
- Требования к гальваническим покрытиям — по ГОСТ 9.301 и ГОСТ 9.303
Правила приёмки:
- По ГОСТ 17769
Маркировка и упаковка:
- По ГОСТ 18126
- По ГОСТ 18160
Примеры условного обозначения:
- Гайка М56.05.019 ГОСТ 10607-94 — резьба М56 с крупным шагом, материал группы 05, цинковое хроматированное покрытие толщиной 9 мкм
- Гайка М56×4.21.12Х18Н9Т ГОСТ 10607-94 — резьба М56 с мелким шагом 4 мм, материал группы 21, сталь 12Х18Н9Т, без покрытия
ГОСТ 10607-94 распространяется на шестигранные низкие гайки с фаской класса точности В с номинальным диаметром резьбы от М52 до М150.
Низкая гайка отличается уменьшенной высотой по сравнению с шестигранной гайкой нормальной высоты. Изделие имеет внутреннюю метрическую резьбу, наружный шестигранник под гаечный ключ и фаски на торцевых кромках.
Стандарт предусматривает крупный шаг резьбы для размеров М52, М56 и М64. Мелкий шаг применяется во всём размерном ряду: 3 мм для М52, 4 мм для М56, а для размеров от М64 до М150 — 6 или 4 мм.

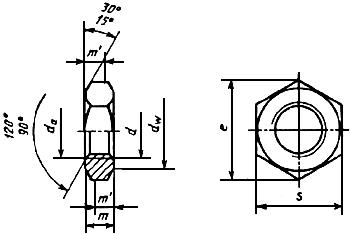

Основными геометрическими параметрами являются размер «под ключ» S, минимальный размер по углам e, высота гайки m, минимальная высота участка под ключ m′, минимальный диаметр опорной поверхности dw и предельные размеры фаски резьбового отверстия da.
Размеры М52 и М76 приведены в стандарте в скобках и не рекомендуются к применению.
Поле допуска внутренней резьбы — 6Н. Профиль и основные размеры метрической резьбы устанавливаются ГОСТ 9150 и ГОСТ 24705, допуски резьбы — ГОСТ 16093.
ГОСТ 10607-94 предусматривает изготовление гаек из углеродистой и коррозионно-стойкой стали. Группы материалов и механические свойства принимаются по ГОСТ 18126.
Стандарт представляет собой полный аутентичный текст ISO 4035:1986 в части гаек М52, М56 и М64 класса точности В и содержит дополнительные требования для расширенного размерного ряда до М150.
ГОСТ 10607-94 не устанавливает конкретную отрасль применения. Гайки выбирают для крупногабаритных резьбовых соединений, в которых конструкторской документацией предусмотрена низкая шестигранная гайка класса точности В.
Стандарт введён в действие 1 января 1996 года взамен ГОСТ 10607-72.
Звоните нам по многоканальному телефону 8 (495) 138-28-81
Присылайте свои заказы по электронной почте на адрес info@m5m7.ru
Наши эксперты решат ваши вопросы и задачи в короткие сроки.
Основные размеры шестигранных низких гаек с фаской ГОСТ 10607-94
Размеры в миллиметрах
| Резьба d | (М52) | М56 | М64 | М72 | (М76) | М80 | М90 | М100 | М110 | М125 | М140 | М150 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Шаг резьбы P | Крупный | 5,0 | 5,5 | 6,0 | — | — | — | — | — | — | — | — | — |
| Мелкий | 3,0 | 4,0 | 6,0 или 4,0 | 6,0 или 4,0 | 6,0 или 4,0 | 6,0 или 4,0 | 6,0 или 4,0 | 6,0 или 4,0 | 6,0 или 4,0 | 6,0 или 4,0 | 6,0 или 4,0 | 6,0 или 4,0 | |
| da | Минимум | 52 | 56 | 64 | 72 | 76 | 80 | 90 | 100 | 110 | 125 | 140 | 150 |
| Максимум | 56,2 | 60,5 | 69,1 | 77,8 | 82,1 | 86,4 | 97,2 | 108,0 | 118,8 | 135,0 | 151,2 | 162,0 | |
| dw, минимум | 74,2 | 78,7 | 88,2 | 97,7 | 102,4 | 107,2 | 121,1 | 135,4 | 144,9 | 168,6 | 187,2 | 211,0 | |
| e, минимум | 88,25 | 93,56 | 104,86 | 116,16 | 121,81 | 127,46 | 144,08 | 161,03 | 172,33 | 200,58 | 222,72 | 250,97 | |
| Высота m | Максимум | 26 | 28 | 32 | 36 | 38 | 40 | 45 | 50 | 55 | 62,5 | 70 | 75 |
| Минимум | 24,7 | 26,7 | 30,4 | 34,4 | 36,4 | 38,4 | 43,4 | 48,4 | 53,1 | 60,6 | 68,1 | 73,1 | |
| m′, минимум | 19,8 | 21,4 | 24,3 | 27,5 | 29,1 | 30,7 | 34,7 | 38,7 | 42,5 | 48,5 | 54,5 | 58,5 | |
| Размер «под ключ» S | Номинал — максимум | 80 | 85 | 95 | 105 | 110 | 115 | 130 | 145 | 155 | 180 | 200 | 225 |
| Минимум | 78,1 | 82,8 | 92,8 | 102,8 | 107,8 | 112,8 | 127,5 | 142,5 | 152,5 | 177,5 | 197,1 | 222,1 | |
Примечание. Размеры М52 и М76, заключённые в скобки, применять не рекомендуется.
