Болты самоанкерующиеся распорные СРБ для строительства ГОСТ 28778-2023
Тип изделия:
- Стальной самоанкерующийся распорный болт
- Крепёжное изделие с отдельным заклинивающим элементом
- Механическое анкерное крепление для строительных оснований
Актуальное обозначение:
- СРБ — самоанкерующийся распорный болт
- БСР — прежнее обозначение по ГОСТ 28778-90, встречающееся в старой документации и коммерческих заявках
Конструкция:
- Болт со специальной головкой
- Заклинивающий элемент из стальной ленты
- Плоская шайба
- Гайка
Конструкция заклинивающего элемента:
- Спираль из холоднокатаной стальной ленты
- Навивка внахлёст на цилиндрическую часть болта
- Расклинивание между болтом и стенками монтажного отверстия
Стандартные типоразмеры:
- М6×65
- М8×85
- М10×100
- М12×110
- М16×150
- М20×200
- М22×250
- М24×300
Диапазон номинальных диаметров резьбы:
- От М6 до М24
Диапазон стандартных длин:
- От 65 до 300 мм
- При технико-экономическом обосновании допускается изменение длины болта и заклинивающего элемента
Поле допуска резьбы:
- 6g
- 8g
Климатические исполнения:
- У3.1
- У3
- УХЛ3
Материал деталей исполнения У3.1:
- Стали, применяемые для болтов класса прочности 4.6 и выше по ГОСТ ISO 898-1
Материал деталей исполнений У3 и УХЛ3:
- Стали, применяемые для изготовления фундаментных болтов по ГОСТ 24379.0
Материал заклинивающего элемента:
- Холоднокатаная низкоуглеродистая стальная лента по ГОСТ 503
Варианты антикоррозионного покрытия:
- Цинковое покрытие с хроматированием — Ц. хр.
- Кадмиевое покрытие с хроматированием — Кд. хр.
- Другие металлические антикоррозионные покрытия — при технико-экономическом обосновании
Расчётная нагрузка:
- Не должна превышать 0,6 временного сопротивления металла, из которого изготовлен болт
Комплект поставки:
- Болт
- Заклинивающий элемент
- Плоская шайба
- Гайка
Материалы основания:
- Бетон
- Железобетон
- Кирпичные конструкции
Минимальная прочность бетонного основания:
- Класс бетона по прочности на сжатие — не ниже В15
- Марка бетона — не ниже М150
Требования к монтажному отверстию:
- Глубина отверстия должна обеспечивать необходимое выступание резьбового конца болта
- Диаметр отверстия должен превышать диаметр заклинивающего элемента не более чем на 2 мм
Способ установки:
- Установка болта в отверстие головкой вперёд
- Ориентация широкой части витков заклинивающего элемента в сторону головки болта
- Осаживание заклинивающего элемента инвентарной монтажной втулкой
- Крепление конструкции шайбой и гайкой на выступающем резьбовом конце
Приёмка и контроль:
- Контролю подвергают выборку не менее 10% объёма партии
- Проверяют комплектность, внешний вид и геометрические параметры
- Проверяют качество покрытия и сертификаты на применённые материалы
Паспорт партии:
- Номер и дата оформления документа
- Номер партии
- Масса партии нетто
- Копии сертификатов на материалы изготовления
Объём партии:
- Не более 1 т
- Тип тары согласовывается с заказчиком
Условия хранения:
- Группа условий хранения 2 по ГОСТ 15150
Самоанкерующиеся распорные болты СРБ по ГОСТ 28778-2023 представляют собой стальные крепёжные изделия с отдельным заклинивающим элементом. Они предназначены для крепления деталей строительных конструкций, трубопроводов и оборудования к бетонным, железобетонным и кирпичным основаниям зданий и сооружений.
Конструкция СРБ включает болт со специальной головкой, заклинивающий элемент, плоскую шайбу и гайку. Заклинивающий элемент выполнен в виде спирали из стальной ленты, навитой внахлёст на цилиндрическую часть болта.
При монтаже болт устанавливают в подготовленное отверстие головкой вперёд. Заклинивающий элемент ориентируют широкой частью витков в сторону головки болта, после чего осаживают при помощи инвентарной монтажной втулки. Спираль расклинивается между стержнем болта и стенками отверстия, обеспечивая закрепление изделия в строительном основании.
После установки на выступающий резьбовой конец болта монтируют закрепляемую конструкцию, шайбу и гайку. Нагрузка от прикрепляемого элемента передаётся на строительное основание через распорную зону и зону сцепления заклинивающего элемента.
Стандарт предусматривает климатические исполнения У3.1, У3 и УХЛ3. Болты могут поставляться без покрытия либо с металлическим антикоррозионным покрытием, согласованным с заказчиком.
Болты СРБ применяются при монтаже строительных конструкций, технологического и инженерного оборудования, трубопроводов, опор, кронштейнов и других элементов к несущим строительным основаниям.
ГОСТ 28778-2023 введён взамен ГОСТ 28778-90. В старой технической документации, проектных спецификациях и заявках изделия могут обозначаться как болты БСР, однако актуальное сокращённое обозначение по действующему стандарту — СРБ.
Прямые аналоги по DIN и ISO в ГОСТ 28778-2023 не установлены. Болты СРБ отличаются от обычных гильзовых и клиновых анкеров применением отдельного заклинивающего элемента в виде спирали из стальной ленты.
Звоните нам по многоканальному телефону 8 (495) 138-28-81
Присылайте свои заказы по электронной почте на адрес info@m5m7.ru
Наши эксперты решат ваши вопросы и задачи в короткие сроки.

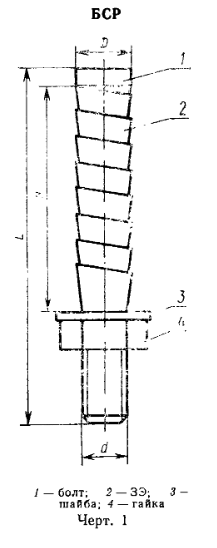

Таблица 1 — Основные размеры самоанкерующихся распорных болтов СРБ
Размеры в миллиметрах
| Типоразмер СРБ | Код ОКП | Номинальный диаметр резьбы d | Диаметр головки D, допуск +1,0 | Длина болта L | Длина заклинивающего элемента H | Теоретическая масса 1000 шт., кг |
|---|---|---|---|---|---|---|
| М6×65 | 12 8000 0001 | 6 | 9,0 | 65 | 45 | 31,92 |
| М8×85 | 12 8000 0002 | 8 | 11,0 | 85 | 60 | 60,92 |
| М10×100 | 12 8000 0003 | 10 | 13,0 | 100 | 70 | 90,61 |
| М12×110 | 12 8000 0004 | 12 | 15,0 | 110 | 75 | 134,02 |
| М16×150 | 12 8000 0004 | 16 | 19,0 | 150 | 100 | 192,29 |
| М20×200 | 12 8000 0005 | 20 | 23,0 | 200 | 125 | 456,90 |
| М22×250 | 12 8000 0006 | 22 | 25,0 | 250 | 150 | 740,6 |
| М24×300 | 12 8000 0007 | 24 | 27,0 | 300 | 180 | 1159,52 |

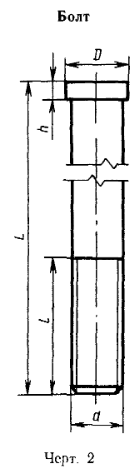

Таблица 2 — Размеры болта, входящего в состав СРБ
Размеры в миллиметрах
| Типоразмер СРБ | Номинальный диаметр резьбы d | Длина болта L | Диаметр головки D, допуск +1,0 | Высота головки h, не более | Длина резьбы l | Теоретическая масса 1000 шт., кг |
|---|---|---|---|---|---|---|
| М6×65 | 6 | 65 | 9,0 | 5 | 30 | 16,47 |
| М8×85 | 8 | 85 | 11,0 | 5 | 35 | 35,22 |
| М10×100 | 10 | 100 | 13,0 | 5 | 45 | 60,24 |
| М12×110 | 12 | 110 | 15,0 | 5 | 50 | 100,18 |
| М16×150 | 16 | 150 | 19,0 | 5 | 70 | 152,12 |
| М20×200 | 20 | 200 | 23,0 | 5 | 100 | 408,61 |
| М22×250 | 22 | 250 | 25,0 | 5 | 110 | 590,58 |
| М24×300 | 24 | 300 | 27,0 | 5 | 150 | 1099,52 |

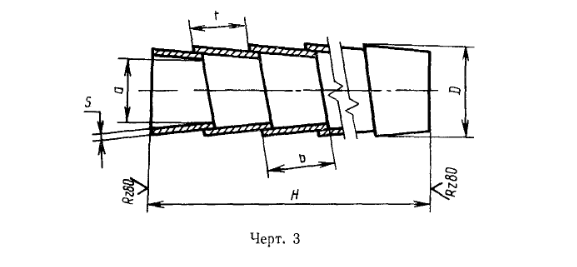

Таблица 3 — Размеры заклинивающего элемента
