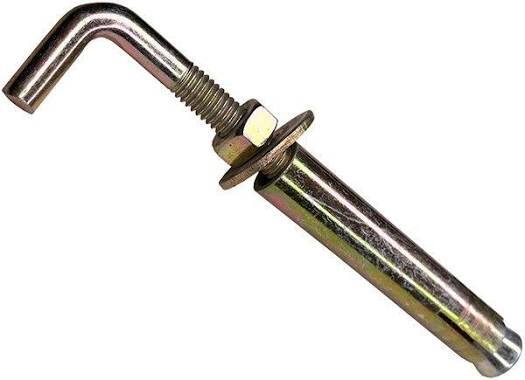

Анкерный болт с Г-образным крюком (анкер-костыль)
Тип изделия:
- Механический распорный анкер
- Такелажный анкер
- Анкерный болт с Г-образным крюком
Другие наименования:
- Анкер-костыль
- Анкер с Г-образным коленом
- Анкер с L-образным крюком
Особенности конструкции:
- Наружный конец стержня изогнут под прямым углом
- Резьбовой стержень
- Металлическая распорная гильза
- Конусный заклинивающий элемент
- Гайка и шайба — в зависимости от исполнения
- Закрепление в основании за счёт распора гильзы
Материал изготовления:
- Углеродистая сталь
- Коррозионно-стойкая сталь и другие материалы — по технической документации производителя
Варианты покрытия:
- Гальваническое цинковое покрытие
- Цинковое покрытие с жёлтой пассивацией
- Другие защитные покрытия — по технической документации производителя
Материалы основания:
- Тяжёлый бетон
- Железобетон
- Природный камень
- Полнотелый кирпич — при наличии соответствующего допуска производителя
Области применения:
- Крепление радиаторов и отопительного оборудования
- Монтаж настенной мебели
- Установка кронштейнов и навесных конструкций
- Крепление кабельных линий и инженерных элементов
- Монтаж изделий с петлями, проушинами и монтажными пазами
Способ установки:
- Монтаж в предварительно просверленное и очищенное отверстие
- Установка распорной гильзы в строительное основание
- Расклинивание гильзы при затягивании резьбового стержня
- Ориентация Г-образного крюка в требуемом положении

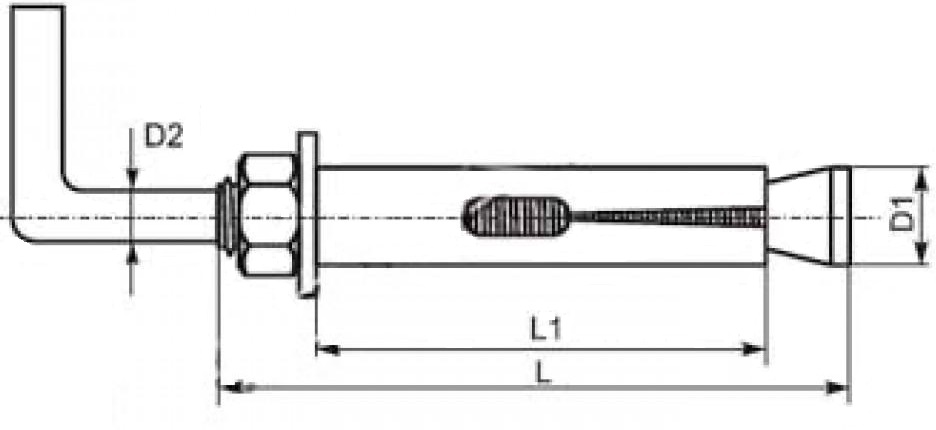

Основные параметры выбора:
- Диаметр резьбового стержня
- Диаметр и длина распорной гильзы
- Общая длина анкера
- Длина горизонтальной части крюка
- Глубина анкеровки
- Допустимая нагрузка на вырыв и срез
Нормативная классификация:
- ГОСТ Р 57787-2017 — такелажный анкер с наружной частью в виде Г-образного колена
- ГОСТ Р 57787-2017 не устанавливает конкретные размеры изделия
Ограничения применения:
- Размеры и допустимые нагрузки принимаются по паспорту производителя
- Не применяется в пустотелых и непрочных основаниях без специального допуска
- Не является сертифицированной грузоподъёмной точкой, если это прямо не подтверждено документацией производителя
Анкерный болт с Г-образным крюком представляет собой механический распорный анкер, наружный конец стержня которого изогнут под прямым углом. Г-образная часть образует опорный крюк, предназначенный для навешивания изделий с монтажными отверстиями, петлями или специальными подвесами.
Конструкция изделия обычно включает стальной резьбовой стержень с Г-образным окончанием, металлическую распорную гильзу, конусный заклинивающий элемент, а также гайку и шайбу. При затягивании крепежа конус перемещается внутри гильзы, расширяет её и прижимает к стенкам подготовленного отверстия.
В отличие от анкера с обычным закруглённым крюком, Г-образный анкер имеет прямоугольный изгиб. Такая форма удобна для навешивания элементов с монтажными проушинами, пазами и подвесными скобами.
Анкерные болты с Г-образным крюком применяются для крепления настенного оборудования, радиаторов, кронштейнов, мебели, кабельных линий, подвесных конструкций и других элементов к полнотелым строительным основаниям.
В соответствии с ГОСТ Р 57787-2017 изделие относится к такелажным анкерам с наружной частью в виде Г-образного колена. Отдельный размерный ГОСТ, устанавливающий конструкцию и размеры распространённых распорных анкеров с Г-образным крюком, не установлен.
Конкретные размеры, материал, покрытие, глубина анкеровки и допустимые нагрузки определяются технической документацией производителя.
