Анкерный болт с полукольцом (С-образным крюком)
Тип изделия:
- Механический распорный анкер
- Такелажный анкер
- Анкерный болт с открытым крюком
Особенности конструкции:
- Открытый крюк для быстрого навешивания и снятия закрепляемых элементов
- Стальной резьбовой стержень
- Металлическая распорная гильза
- Конусный заклинивающий элемент
- Фиксация в основании за счёт распора гильзы
Материал изготовления:
- Углеродистая сталь
- Коррозионно-стойкая сталь и другие материалы — по технической документации производителя
Варианты покрытия:
- Гальваническое цинковое покрытие
- Жёлтопассивированное цинковое покрытие
- Другие антикоррозионные покрытия — по технической документации производителя
Материалы основания:
- Тяжёлый бетон
- Природный камень
- Полнотелый кирпич — при наличии соответствующего допуска производителя
Области применения:
- Монтаж съёмных подвесов
- Крепление тросов, цепей и канатов
- Устройство растяжек
- Подвешивание осветительных приборов
- Монтаж кабельных и инженерных элементов
- Крепление вспомогательного оборудования и навесных конструкций
Способ установки:
- Монтаж в предварительно просверленное и очищенное отверстие
- Установка распорной гильзы в строительное основание
- Расклинивание гильзы при затягивании резьбового стержня с крюком
- Диаметр и глубина отверстия принимаются по паспорту конкретного изделия
Основные параметры выбора:
- Диаметр резьбового стержня
- Диаметр и длина распорной гильзы
- Общая длина анкера
- Размер и форма крюка
- Глубина анкеровки
- Материал и прочность строительного основания
- Допустимая нагрузка на вырыв и срез
Нормативная классификация:
- ГОСТ Р 57787-2017 — такелажный анкер
- ГОСТ Р 72018-2025 — общие технические условия для механических анкеров в бетоне, если конкретное изделие входит в область применения стандарта
Размеры и допустимые нагрузки:
- Устанавливаются техническими условиями и паспортом предприятия-изготовителя
- Рабочую нагрузку нельзя определять только по диаметру и внешним размерам анкера
- При выборе необходимо учитывать глубину анкеровки, расстояние до края основания и расстояние между соседними анкерами
Ограничения применения:
- Не предназначен для пустотелых и непрочных оснований без специального допуска производителя
- Открытый крюк не предотвращает случайное выпадение свободно навешенного элемента
- Не является грузоподъёмным крюком или сертифицированной точкой подъёма, если иное не указано в паспорте
- Не применяется для подъёма людей и ответственных грузов без расчёта и подтверждённых испытаний
Анкерный болт с крюком представляет собой механический распорный анкер, наружная часть которого выполнена в виде открытого крюка. Крюк служит точкой присоединения тросов, цепей, канатов, растяжек, подвесов и других закрепляемых элементов.

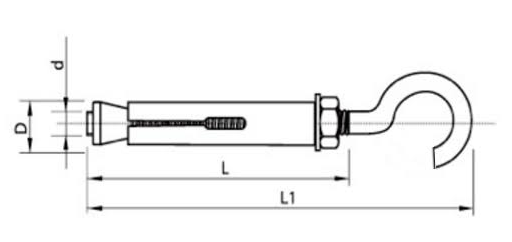

Конструкция изделия обычно включает стальной резьбовой стержень с крюком, металлическую распорную гильзу и конусный заклинивающий элемент. При затягивании стержня конус перемещается внутри гильзы, расширяет её и прижимает к стенкам предварительно подготовленного отверстия.
Открытая форма крюка позволяет быстро навешивать и снимать закрепляемый элемент без демонтажа самого анкера. Это отличает анкерный болт с крюком от анкера с замкнутым кольцом, рассчитанного на более постоянное присоединение троса, цепи или растяжки.
Анкерные болты с крюком применяются для устройства съёмных подвесов, крепления тросов, цепей, растяжек, кабельных и инженерных элементов, осветительных приборов, вспомогательного оборудования и других навесных конструкций.
Основными материалами основания являются бетон, природный камень и полнотелый кирпич. Возможность применения изделия в конкретном основании, глубину анкеровки и допустимые нагрузки необходимо определять по технической документации производителя.
В соответствии с ГОСТ Р 57787-2017 изделие относится к такелажным анкерам. Отдельный размерный ГОСТ или прямой аналог по DIN и ISO для распространённой конструкции распорного анкерного болта с крюком не установлен.
Анкерный болт с крюком не является грузоподъёмным крюком или сертифицированной точкой подъёма. Изделие не следует применять для подъёма людей и грузов, если такая возможность прямо не предусмотрена паспортом и результатами испытаний производителя.
