Анкерный болт с гайкой
Тип изделия:
- Механический распорный анкер
- Металлический анкер-гильза
- Анкерный болт с гайкой и шайбой
Особенности конструкции:
- Резьбовая шпилька с конусным окончанием
- Металлическая распорная гильза
- Шестигранная гайка
- Плоская шайба
- Наружный резьбовой конец для регулировки и затяжки соединения
Материал изготовления:
- Углеродистая сталь холодного формирования
- Другие марки стали — по технической документации производителя
Варианты покрытия:
- Белое цинковое покрытие
- Жёлтопассивированное цинковое покрытие
- Другие антикоррозионные покрытия — по требованиям заказа
Материалы основания:
- Бетон
- Железобетон
- Природный камень
- Полнотелый кирпич — при наличии допуска производителя
Способ установки:
- Просверливание отверстия необходимого диаметра и глубины
- Очистка отверстия от буровой пыли
- Установка анкера через прикрепляемую деталь или непосредственно в основание
- Затяжка гайки установленным моментом
- Распор металлической гильзы конусной частью шпильки
Области применения:
- Крепление металлических рам и стеллажей
- Монтаж ограждений, перил и балюстрад
- Установка кронштейнов и консолей
- Крепление кабельных трасс и инженерных коммуникаций
- Монтаж металлических профилей, уголков и швеллеров
- Крепление промышленного и технологического оборудования
Основные параметры выбора:
- Диаметр распорной гильзы
- Диаметр резьбы шпильки
- Общая длина анкера
- Максимальная толщина прикрепляемой детали
- Глубина анкеровки
- Размер гайки под ключ
- Момент затяжки
- Допустимая нагрузка на вырыв и срез
Нормативная классификация:
- ГОСТ Р 57787-2017 — металлический механический анкер
- ГОСТ Р 72018-2025 — при наличии подтверждённого соответствия конкретного изделия
Ограничения применения:
- Не предназначен для установки в пустотелые и непрочные основания без специального допуска
- Не допускается превышать установленный производителем момент затяжки
- Размеры, глубина анкеровки и рабочие нагрузки определяются документацией конкретного изделия
- Для ответственных креплений требуется расчёт и применение испытанных анкеров
Анкерный болт с гайкой представляет собой механический распорный анкер, предназначенный для крепления конструкций и оборудования к прочным строительным основаниям методом предварительного или сквозного монтажа.

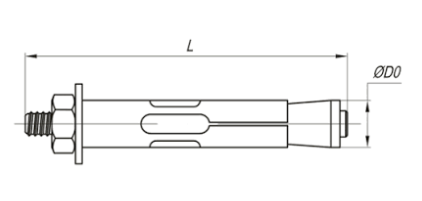

Конструкция изделия включает резьбовую шпильку с конусным окончанием, металлическую распорную гильзу, шайбу и шестигранную гайку. При затягивании гайки конусная часть шпильки втягивается в гильзу и расширяет её внутри монтажного отверстия.
Фиксация анкера обеспечивается силами трения и механическим упором распорной гильзы в строительном основании. Гайка и шайба одновременно прижимают закрепляемую деталь к поверхности основания.
В отличие от анкерного болта с шестигранной головкой, данное исполнение имеет наружный резьбовой конец и затягивается вращением гайки. Это позволяет регулировать положение закрепляемой детали и при необходимости демонтировать её без извлечения распорной части анкера.
Анкерные болты с гайкой применяются для монтажа рам, стеллажей, ограждений, консолей, кронштейнов, кабельных трасс, металлических профилей, инженерных систем и промышленного оборудования.
Крепление может выполняться к бетону, железобетону, природному камню и полнотелому кирпичу. Возможность применения в конкретном материале основания должна подтверждаться технической документацией производителя.
ГОСТ Р 57787-2017 классифицирует такое изделие как металлический механический анкер. Единого размерного стандарта на распространённое торговое исполнение анкерного болта с гайкой не установлено.
Звоните нам по многоканальному телефону 8 (495) 138-28-81
Присылайте свои заказы по электронной почте на адрес info@m5m7.ru
Наши эксперты решат ваши вопросы и задачи в короткие сроки.
Справочные размеры анкерных болтов с гайкой
| Номинальный размер | Диаметр анкера, мм | Общая длина, мм | Максимальная толщина прикрепляемой детали, мм | Максимальный диаметр отверстия в детали, мм | Размер под ключ, мм | Момент затяжки, Н·м |
|---|---|---|---|---|---|---|
| 8×100 | 8 | 100 | 48 | 10 | 10 | 8 |
| 10×80 | 10 | 80 | 13 | 12 | 13 | 25 |
| 10×100 | 10 | 100 | 33 | 12 | 13 | 25 |
| 10×120 | 10 | 125 | 61 | 12 | 13 | 25 |
| 10×150 | 10 | 150 | 86 | 12 | 13 | 25 |
| 12×100 | 12 | 100 | 22 | 14 | 15 | 40 |
| 12×130 | 12 | 130 | 52 | 14 | 15 | 40 |
| 12×150 | 12 | 150 | 72 | 14 | 15 | 40 |
| 12×180 | 12 | 180 | 103 | 14 | 15 | 40 |
| 12×200 | 12 | 200 | 123 | 14 | 15 | 40 |
| 16×110 | 16 | 110 | 23 | 18 | 19 | 50 |
| 16×150 | 16 | 150 | 59 | 18 | 19 | 50 |
| 16×200 | 16 | 200 | 112 | 18 | 19 | 50 |
| 20×200 | 20 | 200 | 106 | 22 | 24 | 80 |
Примечание. Значения приведены для распространённой серии анкеров с гайкой и не являются единым нормативным размерным рядом.
