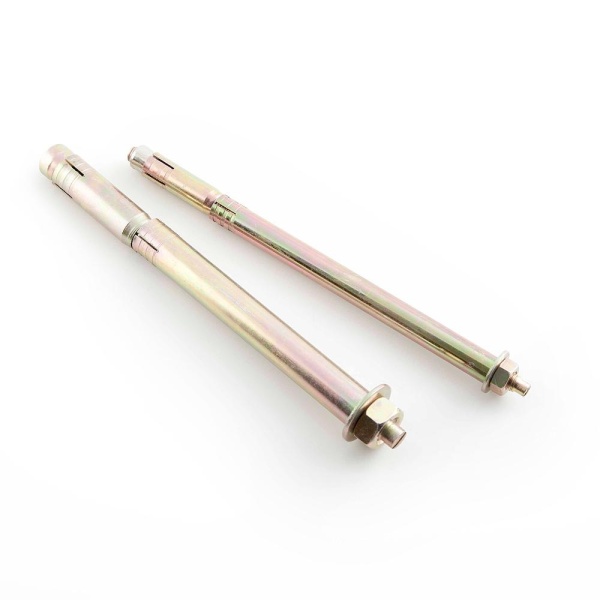

Анкерный болт двухраспорный с гайкой
Тип изделия:
- Металлический механический анкер
- Двухраспорный анкер-гильза
- Анкерный болт с гайкой и шайбой
Особенности конструкции:
- Резьбовая шпилька
- Шестигранная гайка
- Плоская шайба
- Конусный заклинивающий элемент
- Две распорные втулки или две последовательно работающие распорные зоны
- Удлинённая рабочая часть анкера
Диапазон распространённых размеров:
- Наружный диаметр анкера — от 10 до 30 мм
- Резьба шпильки — от М6 до М22
- Длина анкера — от 100 до 500 мм
Материал изготовления:
- Углеродистая сталь
- Другие марки стали — по технической документации и требованиям заказа
Варианты покрытия:
- Без покрытия
- Гальваническое цинковое покрытие
- Жёлтопассивированное цинковое покрытие
- Другие защитные покрытия — по согласованию
Материалы основания:
- Бетон
- Железобетон
- Природный строительный камень
- Полнотелый кирпич — только при наличии допуска производителя

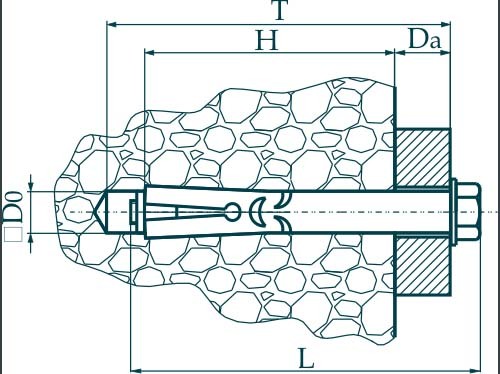

Способ установки:
- Сквозной или предварительный монтаж
- Установка в предварительно просверленное и очищенное отверстие
- Затяжка шестигранной гайки
- Последовательный распор двух рабочих элементов внутри основания
Области применения:
- Монтаж станков и промышленного оборудования
- Крепление тяжёлых металлических конструкций
- Установка несущих консолей и кронштейнов
- Монтаж кабельных трасс
- Крепление рам, ограждений и инженерных систем
- Монтаж конструкций с увеличенной толщиной прикрепляемой детали
Основные параметры выбора:
- Диаметр анкера и резьбовой шпильки
- Общая длина анкера
- Длина распорной зоны
- Толщина прикрепляемой детали
- Глубина анкеровки
- Прочность и состояние основания
- Минимальное расстояние до края основания
- Минимальный шаг между анкерами
- Допустимая нагрузка на вырыв и срез
Нормативная классификация:
- ГОСТ Р 57787-2017 — металлический механический анкер
- ГОСТ Р 72018-2025 — при наличии испытаний и подтверждения соответствия конкретного изделия
Ограничения применения:
- Наличие двух распорных зон само по себе не является подтверждением расчётной несущей способности
- Рабочие нагрузки принимаются только по технической документации или результатам испытаний
- Не допускается установка в пустотелые и слабые основания без соответствующего допуска
- При ответственном монтаже необходимо соблюдать установленный момент затяжки
Двухраспорный анкерный болт с гайкой представляет собой механический анкер с удлинённой распорной частью, предназначенный для крепления тяжёлых конструкций и оборудования к прочным строительным основаниям.
Конструкция изделия включает резьбовую шпильку, шестигранную гайку, шайбу, конусный заклинивающий элемент и две взаимодействующие распорные втулки или две распорные зоны.
При затягивании гайки конус перемещается вдоль шпильки и последовательно расклинивает распорные элементы. Благодаря удлинённой рабочей части нагрузка передаётся на большую зону монтажного отверстия.
От обычного анкерного болта с гайкой двухраспорное исполнение отличается наличием двух распорных элементов и увеличенной длиной зоны закрепления. При этом фактическую несущую способность необходимо определять по результатам испытаний конкретного изделия, а не только по количеству распорных втулок.
Двухраспорные анкерные болты применяются для монтажа тяжёлого оборудования, станков, несущих консолей, кабельных трасс, металлических рам, ограждений и других конструкций, воспринимающих значительные статические нагрузки.
Монтаж выполняется в полнотелый бетон, железобетон, природный камень и другие основания, прямо указанные в документации производителя. Применение в кирпичной кладке допускается только при наличии соответствующего технического подтверждения.
Отдельного размерного ГОСТ на распространённые двухраспорные анкерные болты с гайкой не установлено. По ГОСТ Р 57787-2017 изделие относится к металлическим механическим анкерам.
Звоните нам по многоканальному телефону 8 (495) 138-28-81
Присылайте свои заказы по электронной почте на адрес info@m5m7.ru
Наши эксперты решат ваши вопросы и задачи в короткие сроки.
Справочный размерный ряд двухраспорных анкерных болтов с гайкой
| Диаметр анкера, мм | Резьба | Распространённые длины анкера, мм | Справочная минимальная вырывающая сила, кН |
|---|---|---|---|
| 10 | М6 | 100; 120; 150; 180 | 3 |
| 12 | М8 | 100; 120; 150; 180; 210; 230; 250; 300; 350; 400; 450; 500 | 5,5 |
| 14 | М10 | 100; 120; 150; 180; 210; 230; 250; 280; 300; 350; 400; 450; 500 | 10 |
| 18 | М12 | 100; 120; 140; 160; 180; 210; 240; 260; 280; 300; 350; 400; 450; 500 | 14 |
| 20 | М14 | 120; 140; 160; 180; 200; 250; 300; 350; 400; 450; 500 | 17 |
| 24 | М16 | 120; 140; 160; 180; 210; 250; 300; 350; 400; 450; 500 | 20 |
| 28 | М20 | 160; 180; 200; 250; 300; 350; 400; 450; 500 | 30 |
| 30 | М22 | 160; 180; 200; 250; 300; 350; 400; 450; 500 | 40 |
Примечание. Указанные значения относятся к одной из распространённых коммерческих спецификаций. Вырывающая сила не является универсальной расчётной нагрузкой и не может применяться без учёта условий испытаний, материала основания и коэффициентов безопасности.
