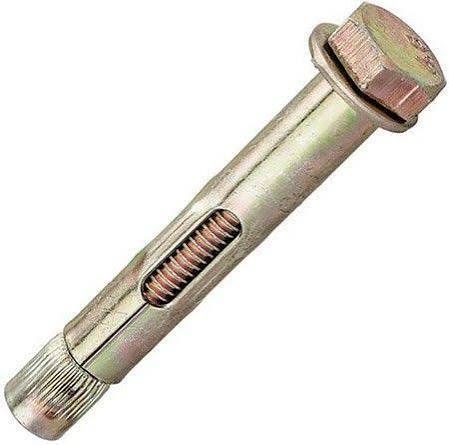

Анкерный болт с шестигранной головкой
Тип изделия:
- Механический распорный анкер
- Металлический анкер-гильза
- Анкерный болт с наружной шестигранной головкой
Особенности конструкции:
- Болт с шестигранной головкой
- Металлическая распорная гильза
- Конусный заклинивающий элемент
- Шайба — в зависимости от исполнения
- Закрепление за счёт распора гильзы внутри монтажного отверстия
Материал изготовления:
- Углеродистая сталь
- Другие марки стали — по технической документации и требованиям заказа
Варианты покрытия:
- Гальваническое цинковое покрытие
- Белое или жёлтопассивированное цинковое покрытие
- Другие антикоррозионные покрытия — по технической документации производителя
Материалы основания:
- Бетон
- Железобетон
- Природный и искусственный камень
- Полнотелый кирпич — при наличии соответствующего допуска
Способ монтажа:
- Предварительный или сквозной монтаж — в зависимости от конструкции и длины анкера
- Установка в предварительно просверленное и очищенное отверстие
- Затяжка наружной шестигранной головки установленным моментом
- Расклинивание гильзы в строительном основании
Области применения:
- Монтаж кронштейнов и консолей
- Крепление кабельных лотков
- Установка ограждений и стоек
- Монтаж инженерных коммуникаций
- Крепление оборудования и металлических конструкций
- Устройство подвесных и монтажных систем
Основные параметры выбора:
- Наружный диаметр анкера
- Общая длина изделия
- Толщина прикрепляемой детали
- Глубина анкеровки
- Диаметр монтажного отверстия
- Размер шестигранной головки под ключ
- Требуемый момент затяжки
- Расчётная нагрузка на вырыв и срез
Нормативная классификация:
- ГОСТ Р 57787-2017 — металлический механический анкер
- ГОСТ Р 72018-2025 — при подтверждённом соответствии конкретного изделия области применения стандарта
Ограничения применения:
- Размеры и допустимые нагрузки принимаются по документации конкретного изделия
- Не допускается установка в пустотелое или непрочное основание без соответствующего допуска
- Для ответственных креплений необходим расчёт с учётом прочности бетона, расстояния до края и шага между анкерами
Анкерный болт с шестигранной головкой представляет собой механический распорный анкер, предназначенный для крепления строительных конструкций, оборудования и монтажных элементов к прочным основаниям.
Конструкция изделия включает болт с наружной шестигранной головкой, металлическую распорную гильзу и конусный заклинивающий элемент. В зависимости от исполнения анкер может комплектоваться шайбой.
При затягивании болта конусная часть перемещается внутри гильзы и расширяет её. Распорная часть прижимается к стенкам предварительно подготовленного отверстия и обеспечивает механическую фиксацию анкера в основании.
Наружная шестигранная головка позволяет устанавливать и затягивать крепёж обычным гаечным ключом. В отличие от анкера с гайкой, затяжка соединения выполняется вращением самого болта, а над поверхностью прикрепляемой детали не остаётся длинного резьбового конца шпильки.
Анкерные болты с шестигранной головкой применяются для монтажа кронштейнов, консолей, стоек ограждений, кабельных лотков, подвесных конструкций, осветительных систем, инженерных коммуникаций и промышленного оборудования.
Основными материалами основания являются бетон, природный и искусственный камень, а также полнотелый кирпич. Возможность применения изделия в конкретном основании и допустимую нагрузку необходимо определять по технической документации производителя.
В соответствии с ГОСТ Р 57787-2017 изделие относится к металлическим механическим анкерам. Отдельный размерный стандарт на распространённое торговое исполнение анкерного болта с шестигранной головкой не установлен.
Требования ГОСТ Р 72018-2025 могут применяться к конкретному изделию только при наличии соответствующей технической документации, результатов испытаний и подтверждения производителя.
Звоните нам по многоканальному телефону 8 (495) 138-28-81
Присылайте свои заказы по электронной почте на адрес info@m5m7.ru
Наши эксперты решат ваши вопросы и задачи в короткие сроки.

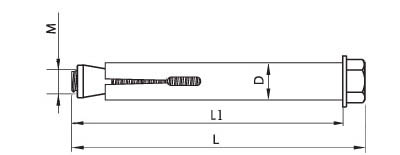

Справочные размеры анкерных болтов с шестигранной головкой
| Номинальный размер | Диаметр анкера, мм | Общая длина, мм | Максимальная толщина прикрепляемой детали, мм | Диаметр отверстия в прикрепляемой детали, мм | Размер под ключ, мм | Момент затяжки, Н·м |
|---|---|---|---|---|---|---|
| 8×100 | 8 | 105 | 58 | 9 | 10 | 8 |
| 10×80 | 10 | 85 | 26 | 12 | 13 | 25 |
| 10×100 | 10 | 105 | 33 | 12 | 13 | 25 |
| 10×120 | 10 | 125 | 61 | 12 | 13 | 25 |
| 10×140 | 10 | 145 | 86 | 12 | 13 | 25 |
| 12×100 | 12 | 105 | 22 | 14 | 15 | 40 |
| 12×120 | 12 | 125 | 42 | 14 | 15 | 40 |
| 12×160 | 12 | 165 | 82 | 14 | 15 | 50 |
| 16×150 | 16 | 155 | 60 | 18 | 19 | 50 |
| 20×200 | 20 | 210 | 105 | 22 | 24 | 80 |
Примечание. Таблица содержит справочные параметры одной из распространённых серий анкерных болтов. Фактические размеры и момент затяжки необходимо уточнять по документации конкретного изделия.
