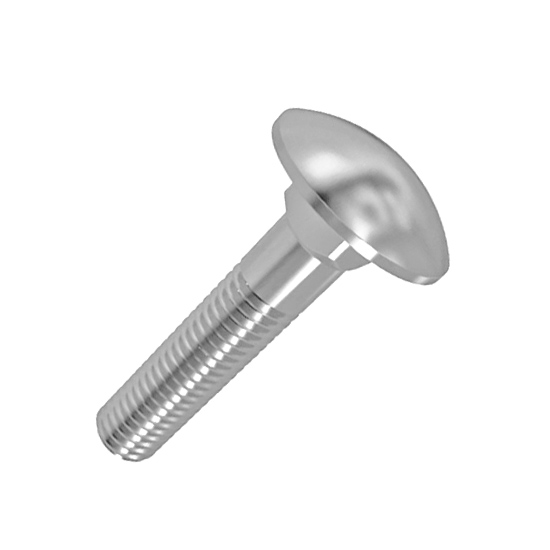

Болты с увеличенной полукруглой головкой и квадратным подголовком класса точности С ГОСТ 7802-81
Тип изделия:
- Болт с увеличенной полукруглой головкой
- Квадратный подголовок
- Класс точности С
Диапазон резьбы:
- От М5 до М24
Шаг резьбы:
- Крупный метрический
Классы прочности:
- 3.6
- 4.6
- 4.8
- 5.6
- 5.8
- 8.8
Особенности:
- Защита от проворачивания квадратным подголовком
- Увеличенная площадь головки
- Сквозной монтаж
Области применения:
- Деревянные конструкции
- Мебель
- Дорожные ограждения
- Металлоконструкции
- Машиностроение
Аналоги:
- DIN 603
- ISO 8677
Болты по ГОСТ 7802-81 имеют увеличенную полукруглую головку и квадратный подголовок. Изделия относятся к классу точности С и выпускаются с резьбой от М5 до М24.
Квадратный подголовок врезается в дерево или входит в квадратное отверстие металлической детали и препятствует проворачиванию болта при затягивании гайки. Увеличенная полукруглая головка распределяет нагрузку по большей площади и не требует удерживания ключом.
Болты применяются в деревянных и металлических конструкциях, мебельном производстве, дорожных ограждениях, кузовных и монтажных соединениях.
Близкими стандартами являются DIN 603 и ISO 8677, однако размеры головки, подголовка и длины резьбы могут отличаться.
Звоните нам по многоканальному телефону 8 (495) 138-28-81
Присылайте свои заказы по электронной почте на адрес info@m5m7.ru
Наши эксперты решат ваши вопросы и задачи в короткие сроки.
Основные размеры болтов ГОСТ 7802-81
| Резьба d | Диаметр головки D, мм | Высота головки k, мм | Сторона квадрата V, мм | Высота подголовка f, не менее, мм |
|---|---|---|---|---|
| М5 | 11 | 2,5 | 5 | 3 |
| М6 | 14 | 3,0 | 6 | 4 |
| М8 | 18 | 4,0 | 8 | 5 |
| М10 | 23 | 5,0 | 10 | 6 |
| М12 | 28 | 6,0 | 12 | 8 |
| М16 | 35 | 8,0 | 16 | 10 |
| М20 | 44 | 10,0 | 20 | 12 |
| М24 | 52 | 12,0 | 24 | 15 |
Стандартный диапазон длин — от 12 до 260 мм в зависимости от диаметра.
