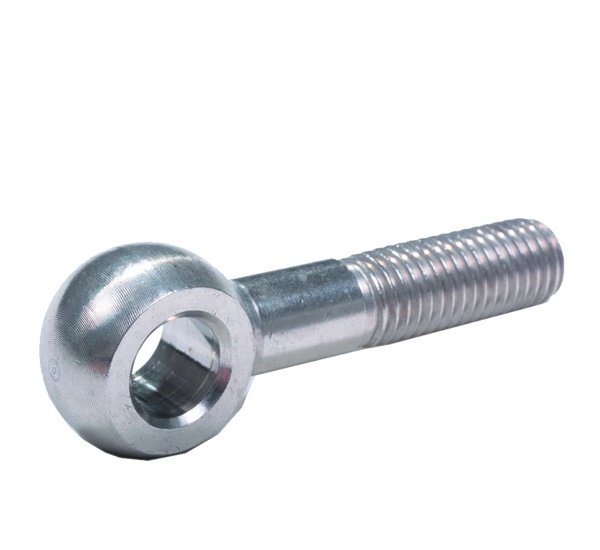

Болты откидные ГОСТ 3033-79

По запросу

Тип изделия:

Откидной шарнирный болт
Болт с проушиной или вилкой

Диапазон резьбы:

От М5 до М36

Классы точности:

Исполнения:

1 — круглая головка
2 — круглая головка с отверстием под стопорный штифт
3 — вилка

Особенности:

Поворот болта вокруг пальца или оси
Быстрое открывание и закрывание узла
Возможность стопорения гайки у исполнения 2

Области применения:

Крышки и люки
Кожухи оборудования
Зажимные устройства
Машиностроение
Промышленная арматура

Близкий стандарт:

DIN 444 — не полностью взаимозаменяемый

Откидные болты по ГОСТ 3033-79 предназначены для быстрого разъёмного крепления крышек, люков, кожухов и других деталей, которые необходимо часто открывать и закрывать.

Вместо обычной шестигранной головки изделие имеет круглую проушину либо вилку. Головка соединяется с осью или пальцем и позволяет болту поворачиваться, не выпадая из узла.

Стандарт предусматривает три исполнения: с круглой головкой, с круглой головкой и отверстием под стопорный штифт, а также с вилкой. Болты выпускаются классов точности В и С с резьбой от М5 до М36.

Близким зарубежным стандартом является DIN 444. Геометрия проушины, длина резьбы и размеры стержня могут отличаться, поэтому замену следует проверять по чертежу.

Звоните нам по многоканальному телефону 8 (495) 138-28-81

Присылайте свои заказы по электронной почте на адрес info@m5m7.ru

Наши эксперты решат ваши вопросы и задачи в короткие сроки.

Исполнения откидных болтов ГОСТ 3033-79

Исполнение	Конструкция головки	Диапазон резьбы
Исполнение 1	Круглая головка	М5–М36
Исполнение 2	Круглая головка с отверстием под стопорный штифт	М5–М36
Исполнение 3	Головка-вилка	М5–М36
