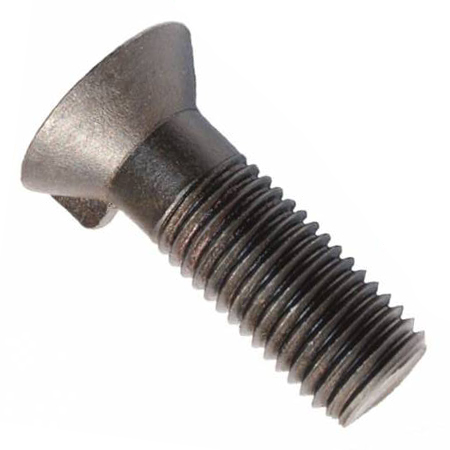

Болты с потайной головкой и усом класса точности С ГОСТ 7785-81
Тип изделия:
- Болт с потайной головкой
- Фиксирующий ус
- Класс точности С
Диапазон резьбы:
- От М5 до М24
Классы прочности:
- 3.6
- 4.6
- 4.8
- 5.6
- 5.8
Особенности:
- Монтаж головки заподлицо
- Защита от проворачивания усом
- Крупный шаг метрической резьбы
Области применения:
- Мебель
- Деревянные конструкции
- Вагоностроение
- Машиностроение
- Металлические накладки
Аналог:
- DIN 604
Болты по ГОСТ 7785-81 имеют потайную головку и фиксирующий ус. После установки головка располагается заподлицо с поверхностью детали, а ус препятствует проворачиванию стержня при затягивании гайки.
Стандарт распространяется на болты класса точности С с резьбой от М5 до М24. Конструкция применяется там, где выступающая головка недопустима и требуется гладкая рабочая поверхность.
Болты используются в мебели, деревянных и металлических конструкциях, вагоностроении, машиностроении и сборке защитных накладок.
Близким зарубежным стандартом является DIN 604. Полную взаимозаменяемость необходимо проверять по углу головки, размерам уса и длине резьбы.
Звоните нам по многоканальному телефону 8 (495) 138-28-81
Присылайте свои заказы по электронной почте на адрес info@m5m7.ru
Наши эксперты решат ваши вопросы и задачи в короткие сроки.
Основные размеры болтов ГОСТ 7785-81
| Резьба d | Диаметр головки D, мм | Высота головки k, не более, мм | Ширина уса V, мм | Высота уса W, не менее, мм |
|---|---|---|---|---|
| М5 | 10 | 3,0 | 2,0 | 2,3 |
| М6 | 12 | 4,0 | 2,5 | 2,8 |
| М8 | 16 | 5,0 | 3,0 | 3,5 |
| М10 | 20 | 5,5 | 3,2 | 4,2 |
| М12 | 24 | 7,0 | 3,6 | 5,7 |
| М16 | 32 | 9,0 | 4,2 | 7,5 |
| М20 | 32 | 11,5 | 5,4 | 5,5 |
| М24 | 38 | 13,0 | 6,6 | 6,7 |
Для М5–М16 угол потайной головки составляет 90°, для М20 и М24 — 60°.
