Болты с шестигранной головкой класса точности А ГОСТ 7805-70
Тип изделия:
- Болт с шестигранной головкой
- Класс точности А
- Метрическая наружная резьба
Диапазон резьбы:
- От М1,6 до М48
Шаг резьбы:
- Крупный
- Мелкий — для предусмотренных стандартом диаметров
Поле допуска резьбы:
- 6g — в типовом условном обозначении

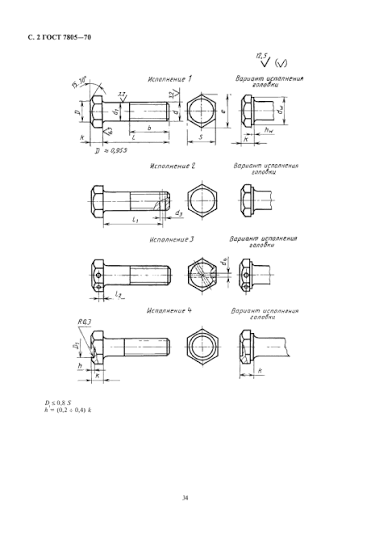

Исполнения:
- Исполнение 1 — базовое
- Исполнение 2 — с отверстием в стержне
- Дополнительные варианты головки и отверстий — по стандарту
Технические требования:
- По ГОСТ 1759.0
- Допуски формы и расположения поверхностей — по ГОСТ 1759.1
- Дефекты поверхности и методы контроля — по ГОСТ 1759.2
Аналоги и близкие стандарты:
- ГОСТ Р ИСО 4014-2013 — неполная крупная резьба
- ГОСТ Р ИСО 4017-2013 — полная крупная резьба
- ГОСТ Р ИСО 8765-2013 — неполная мелкая резьба
- ГОСТ Р ИСО 8676-2013 — полная мелкая резьба
Области применения:
- Машиностроение
- Приборостроение
- Промышленное оборудование
- Металлоконструкции
- Точные разъёмные соединения
Болты по ГОСТ 7805-70 имеют наружную шестигранную головку и метрическую резьбу. Стандарт устанавливает класс точности А и размерный ряд резьбы от М1,6 до М48.
Конструкция предусматривает исполнения с различным расположением контрольных отверстий, а также изготовление с полной или неполной резьбой в зависимости от диаметра и длины изделия. Высокая точность геометрии применяется в соединениях с повышенными требованиями к посадке и взаимозаменяемости.
Болты используются в машиностроении, приборостроении, производстве оборудования, металлоконструкций и сборочных узлов. Изделия устанавливаются с гайкой либо вворачиваются в резьбовое отверстие соответствующего размера.
В современной нормативной системе близкие по назначению изделия с крупным и мелким шагом резьбы регламентируются ГОСТ Р ИСО 4014-2013, ГОСТ Р ИСО 4017-2013, ГОСТ Р ИСО 8765-2013 и ГОСТ Р ИСО 8676-2013. Полную взаимозаменяемость необходимо проверять по конкретным размерам головки, длине резьбы и полю допуска.
Звоните нам по многоканальному телефону 8 (495) 138-28-81
Присылайте свои заказы по электронной почте на адрес info@m5m7.ru
Наши эксперты решат ваши вопросы и задачи в короткие сроки.
Основные размеры болтов ГОСТ 7805-70
| Резьба d | Крупный шаг P, мм | Размер под ключ S, мм | Высота головки k, мм |
|---|---|---|---|
| М1,6 | 0,35 | 3,2 | 1,1 |
| М2 | 0,4 | 4 | 1,4 |
| М2,5 | 0,45 | 5 | 1,7 |
| М3 | 0,5 | 5,5 | 2,0 |
| М3,5 | 0,6 | 6 | 2,4 |
| М4 | 0,7 | 7 | 2,8 |
| М5 | 0,8 | 8 | 3,5 |
| М6 | 1 | 10 | 4,0 |
| М8 | 1,25 | 13 | 5,3 |
| М10 | 1,5 | 16 | 6,4 |
| М12 | 1,75 | 18 | 7,5 |
| М14 | 2 | 21 | 8,8 |
| М16 | 2 | 24 | 10,0 |
| М18 | 2,5 | 27 | 12,0 |
| М20 | 2,5 | 30 | 12,5 |
| М22 | 2,5 | 34 | 14,0 |
| М24 | 3 | 36 | 15,0 |
| М27 | 3 | 41 | 17,0 |
| М30 | 3,5 | 46 | 18,7 |
| М36 | 4 | 55 | 22,5 |
| М42 | 4,5 | 65 | 26,0 |
| М48 | 5 | 75 | 30,0 |
Размеры М3,5, М14, М18, М22 и М27 в стандарте заключены в скобки и относятся к нерекомендуемым.
