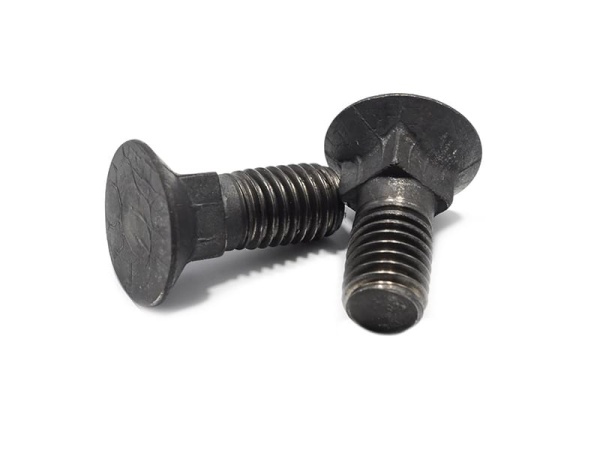

Болты с потайной головкой и квадратным подголовком класса точности С ГОСТ 7786-81
Тип изделия:
- Болт с потайной головкой
- Квадратный подголовок
- Класс точности С
Диапазон резьбы:
- От М5 до М20
Резьба:
- Крупный метрический шаг
- Поле допуска 8g
- Допускается поле допуска 6e по согласованию
Особенности:
- Головка заподлицо с рабочей поверхностью
- Защита от проворачивания квадратным подголовком
- Высокая пригодность для абразивно нагруженных узлов
Области применения:
- Сельскохозяйственные машины
- Лемехи и отвалы
- Землеройная техника
- Машиностроение
- Деревянные и металлические конструкции
Аналог:
- DIN 608
Болты по ГОСТ 7786-81 имеют потайную головку и квадратный подголовок. Изделия относятся к классу точности С и выпускаются с резьбой от М5 до М20.
Потайная головка устанавливается заподлицо с поверхностью детали. Квадратный подголовок входит в соответствующее отверстие или врезается в материал, предотвращая проворачивание болта при затягивании гайки.
Изделия широко применяются как лемешные болты для крепления рабочих органов сельскохозяйственных машин, отвалов, ножей, накладок и деталей, по поверхности которых перемещается материал.
Близким зарубежным стандартом является DIN 608. Размерные ряды и длины резьбы стандартов отличаются.
Звоните нам по многоканальному телефону 8 (495) 138-28-81
Присылайте свои заказы по электронной почте на адрес info@m5m7.ru
Наши эксперты решат ваши вопросы и задачи в короткие сроки.
Основные размеры болтов ГОСТ 7786-81
| Резьба d | Диаметр головки D, мм | Высота головки и подголовка k, мм | Сторона квадрата V, мм | Длина резьбы b при l ≤ 120 мм, мм |
|---|---|---|---|---|
| М5 | 9 | 4 | 5 | 16 |
| М6 | 11 | 5 | 6 | 18 |
| М8 | 14 | 6 | 8 | 22 |
| М10 | 18 | 8 | 10 | 26 |
| М12 | 23 | 10 | 12 | 30 |
| М16 | 28 | 12 | 16 | 38 |
| М20 | 35 | 15 | 20 | 46 |
Стандартный диапазон длин — от 20 до 200 мм в зависимости от диаметра.
