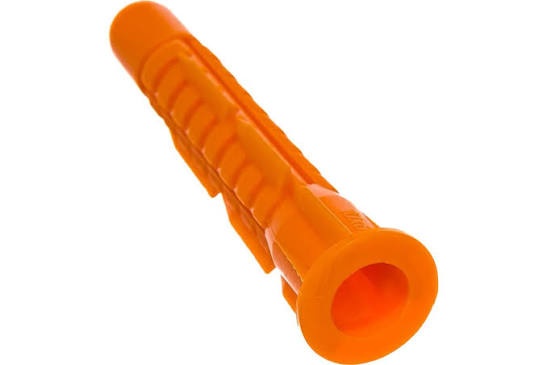

Дюбель распорный универсальный
Тип изделия:
- Универсальный полимерный дюбель
- Распорный крепёж для полнотелых и пустотелых оснований
Принцип закрепления:
- Распор в полнотелом основании
- Деформация и образование узла в пустотелом основании
- Опорное раскрытие за листовым материалом
Материал изготовления:
- Полиамид
- Другие полимерные материалы — по документации производителя
Особенности конструкции:
- Продольные прорези для многоплоскостного раскрытия
- Стопорные элементы против проворачивания
- Ограничительный бортик
- Внутренняя геометрия для центрирования шурупа
Распространённые диаметры:
- 5 мм
- 6 мм
- 7 мм
- 8 мм
- 10 мм
Материалы основания:
- Бетон
- Полнотелый кирпич
- Пустотелый кирпич
- Силикатный кирпич
- Газобетон
- Гипсокартонные и гипсоволокнистые листы
- Плотный природный камень
Совместимые крепёжные элементы:
- Шурупы по дереву и универсальные шурупы
- Крюки
- Шурупы-кольца
- Другие элементы — при наличии допуска производителя
Области применения:
- Полки и шкафы
- Кронштейны
- Кабельные каналы
- Осветительные приборы
- Принадлежности для ванной комнаты
- Радиаторы и отопительное оборудование — при допустимой нагрузке
Стандарты:
- ГОСТ 26998-86 — для соответствующих типов полиамидных дюбелей
- Технические условия, сертификаты и технические оценки конкретного производителя
- Единый размерный ГОСТ на все универсальные дюбели не установлен
Ограничения применения:
- Рабочая нагрузка зависит от материала основания
- Для листовых оснований необходимо учитывать толщину листа и глубину свободной полости
- Не предназначен для ответственных креплений без подтверждённого расчёта
Универсальный распорный дюбель предназначен для крепления строительных, монтажных и бытовых элементов к полнотелым, пустотелым и листовым основаниям.
В полнотелом основании дюбель расширяется по длине и прижимается к стенкам отверстия. В пустотелом или листовом материале его рабочая часть деформируется, складывается или завязывается узлом за стенкой основания.
Продольные прорези обеспечивают раскрытие дюбеля в нескольких направлениях. Наружные рёбра и стопорные элементы препятствуют его проворачиванию при завинчивании шурупа.
Ограничительный бортик не позволяет дюбелю провалиться в увеличенное или разбитое отверстие. Короткая конструкция отдельных серий позволяет применять изделие в тонких стенах и плитных материалах.
Универсальные дюбели применяются для установки полок, шкафов, светильников, кабельных каналов, сантехнических принадлежностей, отопительных приборов, кронштейнов и других элементов.
Крепёж может комплектоваться шурупом, крюком, кольцом или другим резьбовым элементом. Диаметр и длина шурупа должны соответствовать размеру и рекомендациям производителя дюбеля.
Единый размерный ГОСТ на все современные универсальные дюбели не установлен. ГОСТ 26998-86 может указываться только для конкретных полиамидных дюбелей, соответствие которых стандарту подтверждено изготовителем.
Звоните нам по многоканальному телефону 8 (495) 138-28-81
Присылайте свои заказы по электронной почте на адрес info@m5m7.ru
Наши эксперты решат ваши вопросы и задачи в короткие сроки.
Справочные размеры универсальных распорных дюбелей
| Диаметр дюбеля, мм | Длина дюбеля, мм | Рекомендуемый диаметр шурупа, мм | Минимальная длина шурупа, мм | Диаметр отверстия, мм | Минимальная глубина отверстия, мм | Глубина установки, мм |
|---|---|---|---|---|---|---|
| 5 | 24 | 3,0–4,5 | 25 | 5 | 34 | 24 |
| 6 | 28 | 3,5–5,0 | 25 | 6 | 38 | 28 |
| 7 | 30 | 4,0–6,0 | 25 | 7 | 40 | 30 |
| 8 | 32 | 4,5–6,0 | 30 | 8 | 42 | 32 |
| 10 | 36 | 5,0–8,0 | 30 | 10 | 46 | 36 |
Примечание. Значения приведены по серии UNO и являются справочными.
