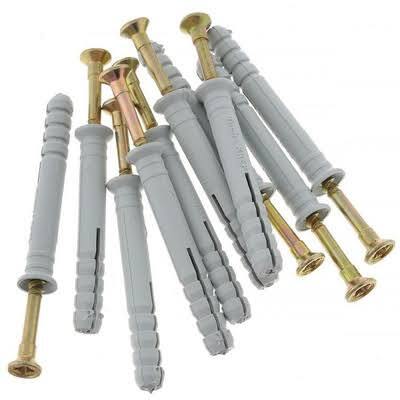

Дюбель-гвоздь полиамидный для быстрого монтажа
Тип изделия:
- Полиамидный распорный дюбель
- Дюбель-гвоздь для сквозного монтажа
- Крепёж с забиваемым гвоздём-шурупом
Варианты бортика:
- Потайной
- Цилиндрический
- Грибовидный увеличенного диаметра
Материал дюбеля:
- Полиамид
- Нейлон — торговое наименование полиамидного материала
Материал гвоздя:
- Углеродистая сталь
- Коррозионно-стойкая сталь — для специальных исполнений
Покрытие гвоздя:
- Электролитическое цинковое покрытие
- Другие защитные покрытия — по документации производителя
Распространённые диаметры:
- 5 мм
- 6 мм
- 8 мм
Распространённые длины:
- От 25 до 160 мм в зависимости от диаметра и серии
Материалы основания:
- Бетон
- Полнотелый кирпич
- Пустотелый кирпич — для соответствующих исполнений
- Силикатный кирпич
- Лёгкий бетон
- Газобетон — при наличии допуска производителя
Области применения:
- Направляющие гипсокартонных конструкций
- Металлические и деревянные рейки
- Плинтусы
- Кабельные каналы
- Трубные и кабельные хомуты
- Тонколистовая обшивка
Способ установки:
- Сквозной монтаж через закрепляемую деталь
- Сверление отверстия установленного диаметра и глубины
- Установка дюбеля до прилегания бортика
- Забивание гвоздя молотком
Стандарты:
- ГОСТ 26998-86 — для полиамидных дюбелей, конструкция которых входит в область применения стандарта
- Технические условия и техническая оценка производителя — для остальных серий
- ETA-12/0457 — техническая оценка одной из распространённых серий полиамидных дюбель-гвоздей
Ограничения применения:
- Не предназначен для тяжёлых и ответственных креплений без подтверждённого расчёта
- Допустимые нагрузки зависят от материала основания и глубины установки
- Не допускается применение повреждённого дюбеля или погнутого гвоздя
Полиамидный дюбель-гвоздь предназначен для быстрого сквозного крепления строительных и монтажных элементов к бетонным, кирпичным и другим минеральным основаниям.
Конструкция изделия включает распорную полиамидную втулку и предварительно установленный стальной гвоздь-шуруп. При забивании гвоздя распорная часть дюбеля расширяется и прижимается к стенкам монтажного отверстия.
Гвоздь может иметь резьбу и крестообразный шлиц, позволяющие при необходимости ослабить или демонтировать соединение отвёрткой. Изделия выпускаются с потайным, цилиндрическим и увеличенным грибовидным бортиком.
Потайный бортик применяется для установки крепежа заподлицо с поверхностью детали. Цилиндрический и грибовидный бортики обеспечивают увеличенную площадь прижима и препятствуют проваливанию дюбеля в отверстие.
Дюбель-гвозди применяются для монтажа направляющих гипсокартонных конструкций, металлических и деревянных реек, плинтусов, кабельных каналов, трубных хомутов, тонколистовой обшивки и других лёгких конструкций.
В зависимости от исполнения изделия могут устанавливаться в бетон, полнотелый и пустотелый кирпич, силикатный кирпич, лёгкий бетон и газобетон. Допустимые основания и нагрузки необходимо уточнять по документации конкретного производителя.
ГОСТ 26998-86 устанавливает требования к отдельным типам полиамидных дюбелей для строительства, однако его обозначение можно указывать в карточке конкретного дюбель-гвоздя только при подтверждённом соответствии изделия этому стандарту.
Звоните нам по многоканальному телефону 8 (495) 138-28-81
Присылайте свои заказы по электронной почте на адрес info@m5m7.ru
Наши эксперты решат ваши вопросы и задачи в короткие сроки.
Справочные размеры полиамидных дюбель-гвоздей
| Размер | Диаметр отверстия, мм | Длина дюбеля, мм | Максимальная толщина детали, мм | Минимальная глубина сверления, мм | Минимальная глубина установки, мм |
|---|---|---|---|---|---|
| 5×30 | 5 | 30 | 5 | 35 | 25 |
| 5×40 | 5 | 40 | 10 | 50 | 30 |
| 5×50 | 5 | 50 | 20 | 60 | 30 |
| 6×40 | 6 | 40 | 10 | 50 | 30 |
| 6×60 | 6 | 60 | 30 | 70 | 30 |
| 6×80 | 6 | 80 | 50 | 90 | 30 |
| 8×60 | 8 | 60 | 20 | 70 | 40 |
| 8×80 | 8 | 80 | 40 | 90 | 40 |
| 8×100 | 8 | 100 | 60 | 110 | 40 |
| 8×120 | 8 | 120 | 80 | 130 | 40 |
| 8×140 | 8 | 140 | 100 | 150 | 40 |
Примечание. Таблица составлена по одной из распространённых коммерческих серий. Фактические параметры конкретного изделия необходимо уточнять по документации производителя.
