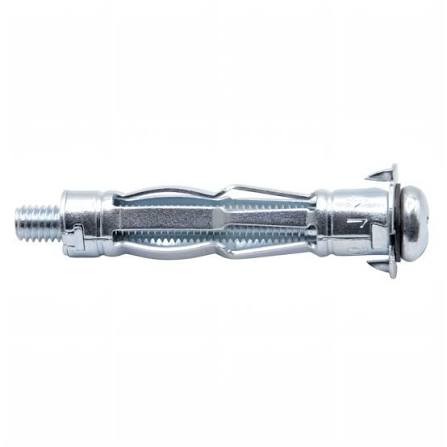

Дюбель Молли металлический с винтом

По запросу

Тип изделия:

Металлический дюбель для пустотелых конструкций
Анкер Molly с внутренней метрической резьбой
Дюбель в комплекте с винтом

Особенности конструкции:

Полая металлическая втулка
Четыре продольных распорных сегмента
Внутренняя метрическая резьба
Зубцы на бортике против проворачивания
Винт с полукруглой головкой

Материал изготовления:

Углеродистая сталь

Покрытие:

Гальваническое цинковое покрытие

Распространённая резьба:

Материалы основания:

Гипсокартонные листы
Гипсоволокнистые листы
Древесно-стружечные плиты
Фанера
Другие листовые и пустотелые материалы

Области применения:

Навесная мебель
Полки
Зеркала
Осветительные приборы
Кронштейны
Сантехнические принадлежности

Способ установки:

Сверление отверстия по наружному диаметру дюбеля
Установка корпуса до прилегания бортика
Раскрытие распорных сегментов монтажными клещами или затяжкой винта
Выкручивание винта
Повторная установка винта через закрепляемую деталь

Стандарты:

Единый размерный ГОСТ или DIN на все дюбели Molly не установлен
СТО, технический паспорт и сертификат конкретного производителя
Для серии LD-M — СТО 20524053-001-2023

Ограничения применения:

Длина корпуса должна соответствовать толщине листового материала
За листом должна находиться свободная полость для раскрытия сегментов
Нагрузка ограничивается прочностью самого листового основания

Металлический дюбель Molly предназначен для крепления тяжёлых и средненагруженных элементов к гипсокартонным, гипсоволокнистым и другим пустотелым листовым основаниям.

Конструкция изделия включает металлическую втулку с продольными прорезями, метрическую внутреннюю резьбу и винт. Зубцы на опорном бортике врезаются в поверхность листа и препятствуют проворачиванию корпуса.

При установке распорные сегменты втулки складываются за листом и образуют широкую опорную поверхность. Нагрузка распределяется по значительной площади обратной стороны основания.

Для контролируемой установки рекомендуется использовать специальные монтажные клещи. После полного раскрытия дюбеля винт можно выкрутить, установить закрепляемую деталь и повторно завернуть винт.

Дюбели Molly применяются для монтажа навесной мебели, полок, зеркал, осветительных приборов, кронштейнов, сантехнических принадлежностей и других элементов к листовым материалам.

Изделие отличается от пластикового дюбеля-бабочки металлическим корпусом, метрической резьбой, возможностью повторного демонтажа винта и повышенной площадью раскрытых распорных сегментов.

Единый размерный ГОСТ или DIN на все коммерческие дюбели Molly не установлен. Размеры, допустимая толщина панели и нагрузки определяются технической документацией конкретного производителя.

Звоните нам по многоканальному телефону 8 (495) 138-28-81

Присылайте свои заказы по электронной почте на адрес info@m5m7.ru

Наши эксперты решат ваши вопросы и задачи в короткие сроки.

Справочные размеры металлических дюбелей Molly

Резьба	Наружный диаметр, мм	Длина дюбеля, мм	Размер винта
М4	8	32	М4×40
М4	8	46	М4×54
М5	10	37	М5×47
М5	10	65	М5×75
М6	12	52	М6×63
М6	12	65	М6×75
М6	12	80	М6×90

Примечание. Толщина панели и допустимая нагрузка зависят от длины корпуса и устанавливаются паспортом конкретного изделия.
