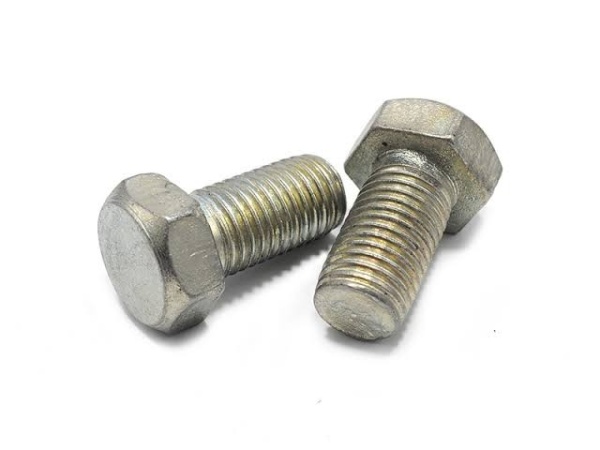

Винты с шестигранной головкой с полной резьбой ГОСТ Р ИСО 4017-2013
Конструкция:
- Шестигранная головка под гаечный ключ
- Полная метрическая резьба до головки
Диапазон резьбы:
- От М1,6 до М64
Допуск резьбы:
- 6g
Класс точности:
- Класс А — для диаметров до М24 включительно при длине не более 10d или 150 мм, в зависимости от того, какое значение меньше
- Класс В — для диаметров свыше М24 или при длине более 10d или 150 мм, в зависимости от того, какое значение меньше
Материалы изготовления:
- Углеродистая и легированная сталь
- Коррозионно-стойкая сталь
- Цветные металлы
Классы прочности изделий из стали:
- 5.6
- 8.8
- 9.8
- 10.9
Классы прочности изделий из коррозионно-стойкой стали:
- А2-70 и А4-70 — для диаметров до М24 включительно
- А2-50 и А4-50 — для диаметров свыше М24 до М39 включительно
Варианты исполнения поверхности:
- Без покрытия
- Электролитическое покрытие по ISO 4042
- Неэлектролитическое цинк-ламельное покрытие по ISO 10683
- Другие покрытия и виды отделки — по согласованию с заказчиком
Предпочтительные номинальные длины:
- До 200 мм включительно
Винты по ГОСТ Р ИСО 4017-2013 имеют шестигранную головку под гаечный ключ и полную метрическую резьбу, выполненную практически по всей длине стержня. Такая конструкция позволяет регулировать глубину завинчивания и использовать изделие в соединениях с гайкой либо во внутренних резьбовых отверстиях.
Изделия выпускаются в широком диапазоне диаметров и длин, из углеродистых, легированных и коррозионно-стойких сталей. В зависимости от условий эксплуатации винты могут поставляться без покрытия либо с защитным покрытием.
Аналогом ГОСТ Р ИСО 4017-2013 является DIN 933. В российской нормативной документации близким по конструкции стандартом является ГОСТ 7798-70, однако его требования и размерные ряды могут отличаться, поэтому взаимозаменяемость необходимо проверять по конкретным параметрам изделия.
Винты ГОСТ Р ИСО 4017-2013 применяются в машиностроении, строительстве, приборостроении, производстве металлоконструкций, промышленного оборудования и транспортной техники. Они подходят для сборки разъёмных соединений, в которых требуется надёжная затяжка гаечным ключом и наличие резьбы по всей длине стержня.
Звоните нам по многоканальному телефону 8 (495) 138-28-81
Присылайте свои заказы по электронной почте на адрес info@m5m7.ru
Наши эксперты решат ваши вопросы и задачи в короткие сроки.

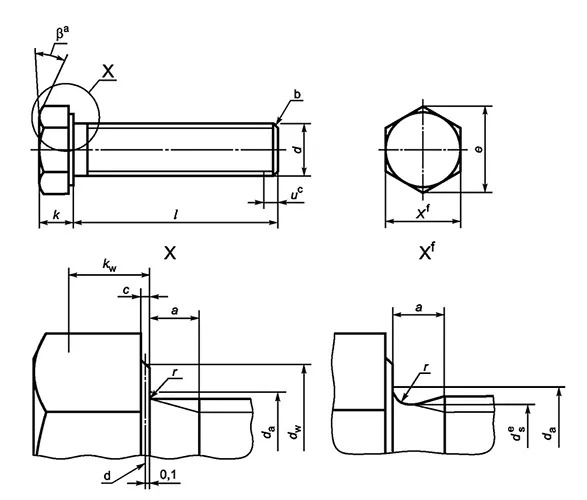

| Параметры болта | Номинальный диаметр резьбы | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| М1,6 | М2 | М2,5 | М3 | М3,5 | М4 | М5 | М6 | М8 | М10 | М12 | М14 | |
| Шаг резьбы, Pa | 0,35 | 0,4 | 0,45 | 0,5 | 0,6 | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 |
| Высота головки, K | 1,1 | 1,4 | 1,7 | 2 | 2,4 | 2,8 | 3,5 | 4 | 5,3 | 6,4 | 7,5 | 8,8 |
| Размер под ключ, S | 3,2 | 4 | 5 | 5,5 | 6 | 7 | 8 | 10 | 13 | 16 | 18 | 21 |
| Параметры болта | Номинальный диаметр резьбы | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| М16 | М18 | М20 | М22 | М24 | М27 | М30 | М36 | М42 | М48 | М56 | М64 | |
| Шаг резьбы, Pa | 2 | 2,5 | 2,5 | 2,5 | 3 | 3 | 3,5 | 4 | 4,5 | 5 | 5,5 | 6 |
| Высота головки, K | 10 | 11,5 | 12,5 | 14 | 15 | 17 | 18,7 | 22,5 | 26 | 30 | 35 | 40 |
| Размер под ключ, S | 24 | 27 | 30 | 34 | 36 | 41 | 46 | 55 | 65 | 75 | 85 | 95 |
