Винт ГОСТ 17473-80 – винт с полукруглой головкой

Тип изделия:

• Винт с полукруглой головкой
• Винт с наружной метрической резьбой
• Крепёжное изделие с прямым или крестообразным шлицем

Стандарт:

• ГОСТ 17473-80
• Полное наименование: «Винты с полукруглой головкой классов точности А и В. Конструкция и размеры»

Статус стандарта:

• Действует
• Дата введения — 1 января 1982 года
• Взамен ГОСТ 17473-72
• Ограничение срока действия снято
• Применяется с изменениями № 1 и № 2 и поправкой 2010 года

Классы точности:

• А
• В

Исполнения:

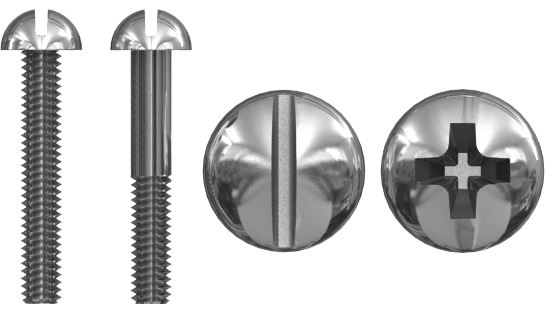

• Исполнение 1 — полукруглая головка с прямым шлицем
• Исполнение 2 — полукруглая головка с крестообразным шлицем

Диапазон номинальных диаметров резьбы:

• От М1 до М20

Размерный ряд:

• М1; М1,2; М1,4; М1,6; М2; М2,5
• М3; М3,5; М4; М5; М6
• М8; М10; М12; М14; М16; М18; М20

Крупный шаг резьбы:

• От 0,25 до 2,5 мм
• Предусмотрен во всём размерном ряду

Мелкий шаг резьбы:

• М8 — 1 мм
• М10 и М12 — 1,25 мм
• М14–М20 — 1,5 мм

Диаметр головки D:

• От 2 до 30 мм

Высота головки k:

• От 0,7 до 14 мм

Радиус сферической поверхности головки R₁:

• Приблизительно от 1,1 до 15,1 мм

Диапазон стандартных длин:

• От 2 до 120 мм в зависимости от диаметра резьбы
• Допустимые сочетания диаметра и длины выбираются по таблице 2 ГОСТ 17473-80
• По соглашению допускается изготовление винтов других длин

Длина резьбовой части b:

• Нормальная — от 8 до 46 мм
• Удлинённая — от 16 до 70 мм для винтов М2–М20
• Удлинённая резьба является предпочтительной

Полная резьба:

• Винты с длиной стержня менее длины резьбы с учётом недореза изготавливаются с резьбой по всей длине стержня

Диаметр гладкой части стержня d₁:

• Равен наружному диаметру резьбы
• Либо равен диаметру стержня под накатывание резьбы по ГОСТ 19256-73

Крестообразный шлиц:

• Номер 0 — для М2
• Номер 1 — для М2,5–М3,5
• Номер 2 — для М4 и М5
• Номер 3 — для М6 и М8
• Номер 4 — для М10 и М12

Стандарты на шлицы:

• Прямой шлиц — по ГОСТ 24669-81
• Крестообразный шлиц — по ГОСТ 10753-86

Резьба:

• По ГОСТ 24705-2004
• Сбег и недорез резьбы — по ГОСТ 10549-80
• Поле допуска наружной резьбы указывается в условном обозначении

Радиус перехода под головкой:

• По ГОСТ 24670-81

Допуски и методы контроля:

• По ГОСТ 1759.1-82

Дефекты поверхности и методы контроля:

• По ГОСТ 1759.2-82

Общие технические требования:

• По ГОСТ 1759.0-87
• Материал, класс прочности и покрытие определяются требованиями заказа

Конструктивно близкие стандарты:

• DIN 85 и ISO 1580 — винты с полукруглой головкой и прямым шлицем
• DIN 7985 и ISO 7045 — винты со скруглённой головкой и крестообразным шлицем
• ГОСТ Р ИСО 7045-2013 — винты со скруглённой головкой и крестообразным шлицем классов точности А
• Взаимозаменяемость необходимо проверять по размерам головки, шлицу, резьбе и длине

Области применения:

• Машиностроение
• Приборостроение
• Электротехническое оборудование
• Промышленное оборудование
• Металлические конструкции
• Разъёмные резьбовые соединения

Примеры условного обозначения:

• Винт А.М8-6g×50.48 ГОСТ 17473-80 — класс точности А, исполнение 1, резьба М8 с крупным шагом, длина 50 мм, нормальная длина резьбы, класс прочности 4.8, без покрытия
• Винт В2.М8×1-6g×50-34.48.016 ГОСТ 17473-80 — класс точности В, исполнение 2, мелкий шаг 1 мм, удлинённая резьба 34 мм, цинковое хроматированное покрытие толщиной 6 мкм

• плоский шлиц;
• крестообразный шлиц

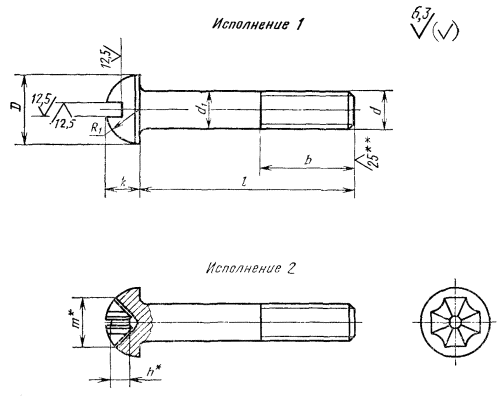

Основные размеры винтов с полукруглой головкой ГОСТ 17473-80

Размеры в миллиметрах

Примечания:

• Исполнение 1 выполняется с прямым шлицем, исполнение 2 — с крестообразным шлицем.
• Удлинённая длина резьбы является предпочтительной.
• Винты, длина которых меньше длины резьбы с учётом недореза, изготавливаются с полной резьбой.
• Допустимые сочетания диаметра и общей длины винта устанавливаются таблицей 2 ГОСТ 17473-80.
• Таблица теоретической массы не приводится.
