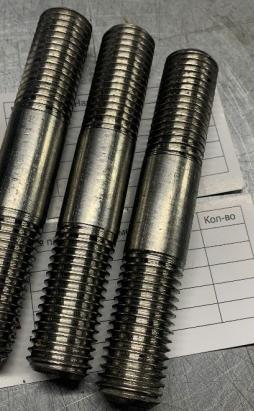

Шпилька по ГОСТ 22041-76 с ввинчиваемым концом, класс точности А

По запросу

Тип изделия:

Шпилька резьбовая
Шпилька с ввинчиваемым концом
Крепёжное изделие без головки
Шпилька с резьбой на двух концах

Стандарт:

ГОСТ 22041-76
Полное наименование: «Шпильки с ввинчиваемым концом длиной 2,5d. Класс точности А. Конструкция и размеры»

Статус стандарта:

Действует
Дата введения — 1 июля 1978 года
Применяется с изменениями № 1, № 2, № 3 и № 4
Заменил ГОСТ 11766-66 в части длины ввинчиваемого конца l₁ = 2,5d

Класс точности:

Конструктивные исполнения:

Исполнение 1 — диаметр гладкой части d₁ соответствует номинальному диаметру резьбы
Исполнение 2 — диаметр гладкой части d₂ приблизительно равен среднему диаметру резьбы

Диапазон номинальных диаметров резьбы:

От М2 до М48

Основной размерный ряд:

М2; М2,5; М3; М4; М5; М6
М8; М10; М12; М16; М20; М24
М30; М36; М42; М48

Размеры, не рекомендуемые к применению:

М14
М18
М22
М27

Длина ввинчиваемого конца:

Номинально — 2,5d
Стандартные значения b₁ — от 5 до 120 мм
Точное значение для каждого диаметра устанавливается таблицей ГОСТ 22041-76

Варианты сочетания резьбы:

Крупный шаг на ввинчиваемом и гаечном концах
Мелкий шаг на ввинчиваемом и гаечном концах
Мелкий шаг на ввинчиваемом конце и крупный шаг на гаечном конце
Крупный шаг на ввинчиваемом конце и мелкий шаг на гаечном конце

Крупный шаг резьбы:

От 0,4 до 5 мм в зависимости от номинального диаметра

Мелкий шаг резьбы:

Предусмотрен для размеров от М8 до М48
От 1 до 3 мм в зависимости от номинального диаметра

Диаметр стержня исполнения 1:

От 2 до 48 мм
Предельное отклонение — h12

Диаметр стержня исполнения 2:

Приблизительно равен среднему диаметру резьбы

Диапазон стандартных длин:

До 300 мм
Допустимый диапазон зависит от номинального диаметра резьбы
Размеры длины, заключённые в скобки, применять не рекомендуется

Длина резьбы гаечного конца b:

Определяется по таблице 2 ГОСТ 22041-76 в зависимости от диаметра и длины шпильки
Для отмеченных в таблице коротких шпилек b = l − 0,5d − 2P

Метрическая резьба:

По ГОСТ 24705
Поле допуска наружной резьбы указывается в условном обозначении

Сбег резьбы:

По ГОСТ 27148

Допуски и методы контроля:

По ГОСТ 1759.1

Дефекты поверхности и методы контроля:

По ГОСТ 1759.2

Общие технические требования:

По ГОСТ 1759.0
Класс прочности, материал и покрытие определяются требованиями заказа

Обработка гладкой части:

При изготовлении из калиброванного проката поверхность гладкой части стержня не обрабатывается

Возможные классы прочности:

Определяются ГОСТ 1759.0 и требованиями заказа
В примерах стандарта приведены классы 5.8, 6.6 и 10.9

Материалы:

Углеродистая сталь
Легированная сталь
Коррозионно-стойкая сталь
Другие материалы с требуемыми механическими свойствами
В примере стандарта приведена сталь 40Х

Варианты поверхности:

Без покрытия
С защитным металлическим или неметаллическим покрытием
Вид и толщина покрытия указываются в условном обозначении

Конструктивно близкие стандарты:

ГОСТ 22040-76 — шпильки с ввинчиваемым концом 2,5d класса точности В
DIN 940 — шпильки с ввинчиваемым концом длиной приблизительно 2,5d
Взаимозаменяемость проверяется по размерам, допускам резьбы, классу точности и механическим свойствам

Области применения:

Машиностроение
Станкостроение
Промышленное оборудование
Корпусные детали с резьбовыми отверстиями
Соединения, требующие увеличенной длины резьбового зацепления

Примеры условного обозначения:

Шпилька М16-6g×120.58 ГОСТ 22041-76 — исполнение 1, крупный шаг, поле допуска 6g, длина 120 мм, класс прочности 5.8, без покрытия
Шпилька 2М16×1,5-6g×120.109.40Х.026 ГОСТ 22041-76 — исполнение 2, мелкий шаг 1,5 мм, класс прочности 10.9, сталь 40Х, покрытие 02 толщиной 6 мкм

Шпильки по ГОСТ 22041-76 представляют собой стержневые крепёжные изделия без головки с резьбой на обоих концах. Один конец предназначен для ввинчивания в резьбовое отверстие детали, второй — для установки гайки.

Стандарт распространяется на шпильки класса точности А с номинальным диаметром резьбы от М2 до М48. Длина ввинчиваемого резьбового конца b₁ номинально соответствует 2,5 диаметрам резьбы и устанавливается размерной таблицей стандарта.

Увеличенная длина ввинчиваемого конца обеспечивает значительную площадь резьбового зацепления. Такие шпильки применяются в соединениях, где конструкторской документацией предусмотрено глубокое ввинчивание крепежа в корпусную деталь.

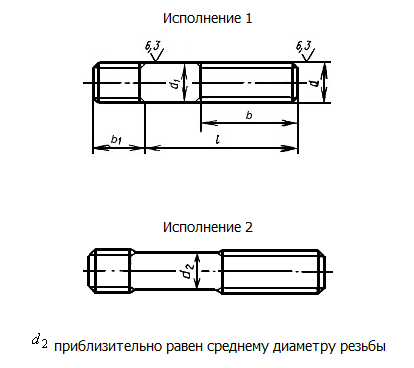

ГОСТ 22041-76 предусматривает два исполнения. В исполнении 1 диаметр гладкой части стержня d₁ соответствует номинальному диаметру резьбы. В исполнении 2 диаметр гладкой части d₂ приблизительно равен среднему диаметру резьбы.

Стандарт допускает различные сочетания шага резьбы на ввинчиваемом и гаечном концах: крупный шаг на обоих концах, мелкий шаг на обоих концах, а также сочетания крупного и мелкого шага на разных концах шпильки.

Размерный ряд включает стандартные длины шпилек до 300 мм. Конкретные сочетания номинального диаметра, длины шпильки и длины резьбы гаечного конца b выбираются по таблице 2 ГОСТ 22041-76.

Номинальная длина шпильки l указывается без длины ввинчиваемого конца b₁. При недостаточной длине шпильки длина резьбы гаечного конца определяется с учётом общей длины изделия, диаметра и шага резьбы.

Резьба выполняется по ГОСТ 24705. Размеры сбега резьбы принимаются по ГОСТ 27148. Допуски размеров, отклонения формы и расположения поверхностей и методы контроля устанавливаются ГОСТ 1759.1.

Класс прочности, марка материала, поле допуска наружной резьбы, наличие покрытия и его толщина определяются требованиями заказа и ГОСТ 1759.0. В примерах условного обозначения стандарта приведены классы прочности 5.8, 6.6 и 10.9, сталь 40Х и различные варианты защитных покрытий.

Конструктивно близким зарубежным стандартом является DIN 940 на шпильки с ввинчиваемым концом длиной приблизительно 2,5d. Взаимозаменяемость необходимо проверять по диаметру, шагу и допуску резьбы, длинам обоих резьбовых концов, классу точности и механическим свойствам.

ГОСТ 22041-76 введён в действие 1 июля 1978 года взамен ГОСТ 11766-66 в части шпилек с длиной ввинчиваемого конца 2,5d. Стандарт действует с изменениями № 1–4.

Звоните нам по многоканальному телефону 8 (495) 138-28-81

Присылайте свои заказы по электронной почте на адрес info@m5m7.ru

Наши эксперты решат ваши вопросы и задачи в короткие сроки.

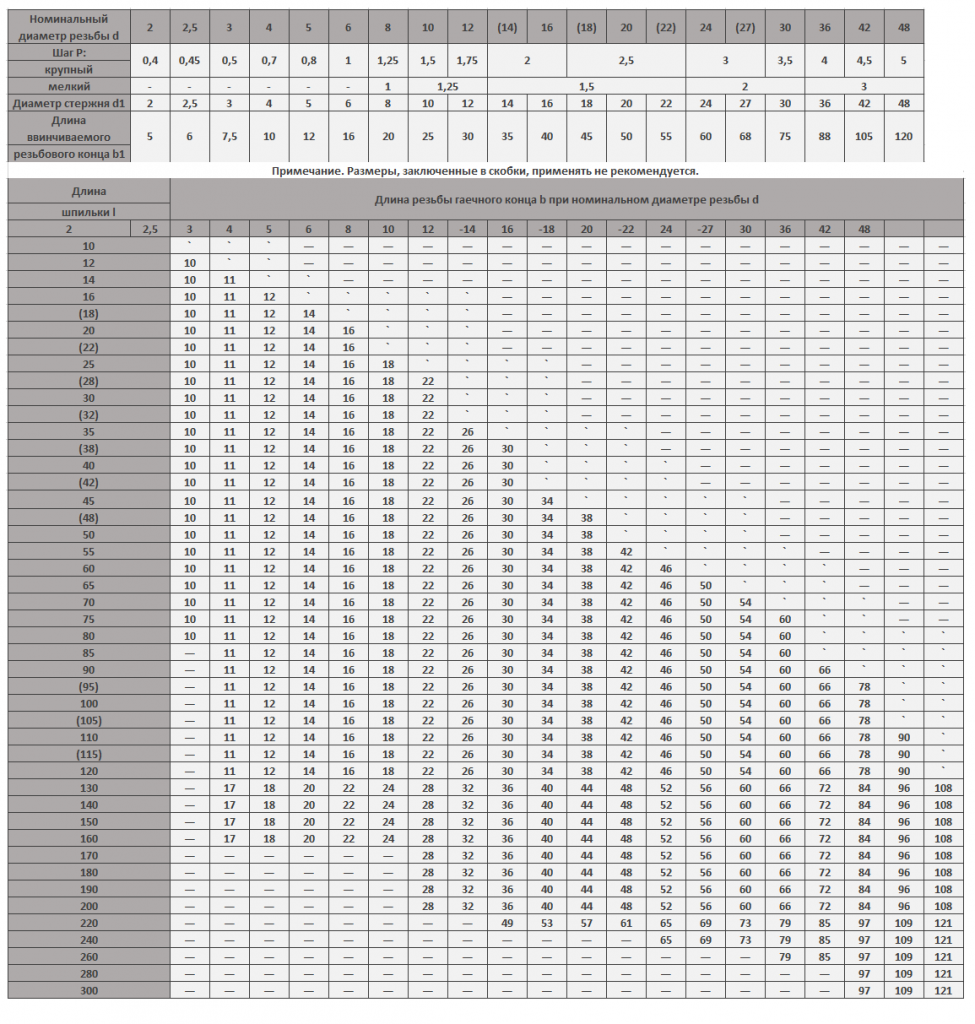

Основные размеры шпилек с ввинчиваемым концом длиной 2,5d ГОСТ 22041-76

Размеры в миллиметрах

Резьба d	Крупный шаг P	Мелкий шаг P	Диаметр стержня d₁ исполнения 1	Длина ввинчиваемого конца b₁
М2	0,4	—	2	5
М2,5	0,45	—	2,5	6
М3	0,5	—	3	7,5
М4	0,7	—	4	10
М5	0,8	—	5	12
М6	1	—	6	16
М8	1,25	1	8	20
М10	1,5	1,25	10	25
М12	1,75	1,5	12	30
(М14)	2	1,5	14	35
М16	2	1,5	16	40
(М18)	2,5	1,5	18	45
М20	2,5	1,5	20	50
(М22)	2,5	1,5	22	55
М24	3	2	24	60
(М27)	3	2	27	68
М30	3,5	2	30	75
М36	4	3	36	88
М42	4,5	3	42	105
М48	5	3	48	120

Примечания:

Размеры М14, М18, М22 и М27, заключённые в скобки, применять не рекомендуется.
Для исполнения 1 предельное отклонение диаметра гладкой части d₁ — h12.
Для исполнения 2 диаметр гладкой части d₂ приблизительно равен среднему диаметру резьбы.
Значения b₁ являются установленными стандартом размерами ввинчиваемого резьбового конца.
Длина резьбы гаечного конца b и допустимые сочетания диаметров с длиной шпильки устанавливаются таблицей 2 ГОСТ 22041-76.
Таблица теоретической массы не приводится.
