Шпильки для деталей с гладкими отверстиями класса точности В ГОСТ 22042-76
Тип изделия:
- Шпилька для соединения деталей с гладкими отверстиями
- Два одинаковых по длине резьбовых конца
- Гладкая часть стержня между резьбовыми участками
Класс точности:
- В
Исполнения:

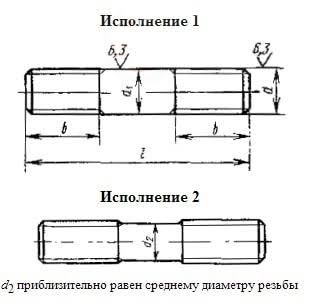

- Исполнение 1 — гладкая часть стержня диаметром d1, соответствующим номинальному диаметру резьбы
- Исполнение 2 — средняя часть стержня диаметром d2, приблизительно равным среднему диаметру резьбы
Диапазон номинальных диаметров резьбы:
- От М2 до М48
Диапазон номинальных длин:
- От 10 до 500 мм в зависимости от диаметра резьбы
Шаг резьбы:
- Крупный
- Мелкий — для предусмотренных стандартом диаметров
Резьба:
- Метрическая резьба по ГОСТ 24705
- Размеры сбегов резьбы — по ГОСТ 27148
- Поле допуска резьбы указывается в условном обозначении изделия
Особенности изготовления:
- Для отдельных сочетаний диаметра и длины стандарт предусматривает выполнение резьбы по всей длине шпильки
- По заказу потребителя допускается изготовление всех шпилек с резьбой по всей длине
- Поверхность гладкой части стержня d1 может не обрабатываться при изготовлении из калиброванного проката
- Размеры, указанные в стандарте в скобках, применять не рекомендуется
Технические требования:
- По ГОСТ 1759.0
Допуски и контроль:
- Допуски размеров, формы и расположения поверхностей, а также методы контроля — по ГОСТ 1759.1
- Требования к дефектам поверхности и методы контроля — по ГОСТ 1759.2
Материалы, классы прочности и покрытия:
- Определяются требованиями заказа и указываются в условном обозначении шпильки
- Условное обозначение может включать класс прочности, марку стали, вид покрытия и его толщину

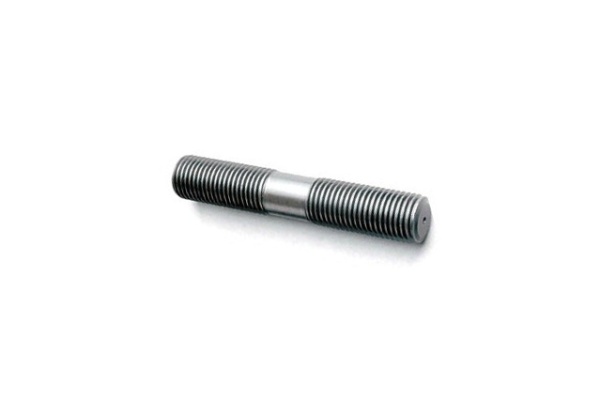

Шпильки по ГОСТ 22042-76 представляют собой цилиндрические крепёжные изделия без головки, имеющие два одинаковых по длине резьбовых конца. Между резьбовыми участками расположена гладкая часть стержня.
Стандарт предусматривает два варианта конструкции. В исполнении 1 диаметр гладкой части стержня d1 соответствует номинальному диаметру резьбы. В исполнении 2 диаметр средней части d2 приблизительно равен среднему диаметру резьбы.
Шпильки устанавливаются в гладкие сквозные отверстия соединяемых деталей и затягиваются гайками с одной или двух сторон. Конструкция обеспечивает равномерную стяжку деталей и позволяет выполнять разборные соединения без применения крепёжной головки.
Изделия применяются в машиностроении, приборостроении, производстве промышленного оборудования, металлоконструкций, сборочных узлов и других конструкций с гладкими монтажными отверстиями.
Близким по конструкции стандартом является ГОСТ 22043-76, устанавливающий шпильки для деталей с гладкими отверстиями класса точности А. Прямой идентичный аналог по DIN или ISO в ГОСТ 22042-76 не установлен, поэтому при подборе зарубежной замены необходимо сравнивать исполнение, длину резьбовых концов и диаметры стержня.
Звоните нам по многоканальному телефону 8 (495) 138-28-81
Присылайте свои заказы по электронной почте на адрес info@m5m7.ru
Наши эксперты решат ваши вопросы и задачи в короткие сроки.
Размеры, мм
| Номинальный диаметр резьбы d | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | (14) |
|---|---|---|---|---|---|---|---|---|---|---|
| Шаг резьбы P: | ||||||||||
| Крупный | 0,4 | 0,45 | 0,5 | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 |
| Мелкий | — | — | — | — | — | — | 1 | 1,25 | 1,5 | |
| Диаметр стержня d1 | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 |
| Номинальный диаметр резьбы d | 16 | (18) | 20 | (22) | 24 | (27) | 30 | 36 | 42 | 48 |
|---|---|---|---|---|---|---|---|---|---|---|
| Шаг резьбы P: | ||||||||||
| Крупный | 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | |||
| Мелкий | 1,5 | 2 | 3 | |||||||
| Диаметр стержня d1 | 16 | 18 | 20 | 22 | 24 | 27 | 30 | 36 | 42 | 48 |
