Шайба по ГОСТ Р 52646-2006 к высокопрочным болтам, класс точности С
Тип изделия:
- Шайба плоская
- Шайба закалённая и отпущенная
- Шайба для высокопрочного болтового соединения
- Шайба для металлических конструкций
Стандарт:
- ГОСТ Р 52646-2006
- Полное наименование: «Шайбы к высокопрочным болтам для металлических конструкций. Технические условия»
Международная основа:
- ISO 7415:1984
- Степень соответствия — модифицированная, MOD
Статус стандарта:
- Отменён
- Дата введения — 1 января 2008 года
- Дата окончания действия — 1 июля 2018 года
- Применялся с изменением № 1
Класс точности:
- С
- Допуски — по ГОСТ 18123
Диапазон размеров:
- Для высокопрочных болтов от М16 до М48
Размерный ряд:
- М16; М18; М20; М22; М24
- М27; М30; М36; М42; М48
Размеры, применяемые при соответствующем обосновании:
- М18
- М22
- М27
Конструктивные исполнения:
- Исполнение 1 — шайба нормального наружного диаметра и толщины
- Исполнение 2 — шайба с увеличенным наружным диаметром и толщиной
- Исполнение 2 применяется при специальном обосновании
Внутренний диаметр d1 исполнения 1:
- От 18 до 52,62 мм с учётом предельных размеров
Наружный диаметр d2 исполнения 1:
- От 32,4 до 96 мм с учётом предельных размеров
Толщина h исполнения 1:
- От 3,1 до 4,6 мм
Внутренний диаметр d1 исполнения 2:
- От 18 до 54 мм с учётом предельных размеров
Наружный диаметр d2 исполнения 2:
- От 32,4 до 100 мм с учётом предельных размеров
Толщина h исполнения 2:
- От 3,4 до 8,6 мм
Материал:
- Сталь
- Рекомендуемые марки стали устанавливались ГОСТ Р 52643-2006
Термическая обработка:
- Закалка
- Отпуск
Твёрдость:
- От 35 до 45 HRC
Качество поверхности:
- По ГОСТ 18123
Нормальное состояние поверхности:
- Чёрная оксидная плёнка с тонким остаточным масляным слоем
- Такое состояние поверхности образуется в результате термической обработки
Варианты покрытия:
- Без дополнительного покрытия
- Термодиффузионное цинковое покрытие
- Металлическое неорганическое покрытие
- Неметаллическое неорганическое покрытие
Толщина покрытия:
- Определяется потребителем с учётом условий эксплуатации
- Размеры шайб с покрытием действительны до нанесения покрытия
Допускаемая фаска отверстия:
- М16 — не более 1,6×45°
- М20, М22 и М24 — не более 2,0×45°
- М27 и М30 — не более 2,4×45°
- М36, М42 и М48 — не более 3,0×45°
Маркировка:
- Шайба должна иметь маркировку либо форму, позволяющую отличить закалённое и отпущенное изделие от других аналогичных шайб
Соответствующие болты:
- ГОСТ Р 52644-2006
Соответствующие гайки:
- ГОСТ Р 52645-2006
Действующий стандарт комплекса:
- ГОСТ 32484.5-2013 — плоские шайбы для высокопрочных конструкционных болтокомплектов
- При замене необходимо проверять соответствие конструкции всего болтокомплекта и требованиям проектной документации
Области применения:
- Металлические строительные конструкции
- Мостовые конструкции
- Высокопрочные фрикционные соединения
- Машиностроение
- Соединения с предварительно натянутыми болтами
Примеры условного обозначения:
- Шайба 16 ГОСТ Р 52646-2006 — шайба исполнения 1 для болта М16 без покрытия
- Шайба 20 ТД30 ГОСТ Р 52646-2006 — шайба для болта М20 с термодиффузионным цинковым покрытием толщиной 30 мкм
- Шайба 22 хим.фос 5 ГОСТ Р 52646-2006 — шайба для болта М22 с химическим фосфатным покрытием толщиной 5 мкм
- Шайба 2-16 ГОСТ Р 52646-2006 — шайба исполнения 2 с увеличенным диаметром и толщиной для болта М16
Шайбы по ГОСТ Р 52646-2006 представляют собой плоские закалённые и отпущенные крепёжные изделия класса точности С, предназначенные для применения в высокопрочных болтовых соединениях металлических конструкций.
Шайбы применяются совместно с высокопрочными болтами с шестигранной головкой и увеличенным размером под ключ, а также с соответствующими высокопрочными гайками. Размерный ряд рассчитан на болты с номинальным диаметром резьбы от М16 до М48.
Изделия применяются в металлических конструкциях, используемых в строительстве, включая мостостроение, а также в машиностроении. С учётом изменения № 1 стандарт распространялся на конструкции, эксплуатируемые во всех макроклиматических районах независимо от категории размещения по ГОСТ 15150.
Стандарт предусматривает два конструктивных исполнения. Исполнение 1 представляет собой плоскую шайбу нормального наружного диаметра и толщины. Исполнение 2 имеет увеличенные наружный диаметр и толщину и применяется при специальном обосновании.
Шайбы изготавливаются из стали и подвергаются закалке и отпуску. Нормируемая твёрдость составляет от 35 до 45 HRC. Термическая обработка обеспечивает сопротивление смятию и позволяет воспринимать усилие предварительного натяжения высокопрочного болтового соединения.
Шайбы могут поставляться без дополнительного покрытия, с чёрной оксидной плёнкой, термодиффузионным цинковым покрытием, а также с другими металлическими или неметаллическими неорганическими покрытиями.
Размеры изделий с покрытием устанавливаются до его нанесения. Вид и толщина покрытия определяются требованиями к условиям эксплуатации и указываются при оформлении заказа.
ГОСТ Р 52646-2006 является модифицированным по отношению к международному стандарту ISO 7415:1984. В российский стандарт дополнительно включены размеры М42 и М48, исполнение с увеличенным диаметром и толщиной, а также требования к покрытиям.
Стандарт введён в действие 1 января 2008 года. С 1 июля 2015 года параллельно применялся ГОСТ 32484.5-2013, а окончательное действие ГОСТ Р 52646-2006 завершилось 1 июля 2018 года.
Звоните нам по многоканальному телефону 8 (495) 138-28-81
Присылайте свои заказы по электронной почте на адрес info@m5m7.ru
Наши эксперты решат ваши вопросы и задачи в короткие сроки.
- Исполнение 1
- Исполнение 2 (увеличенный диаметр и толщина)

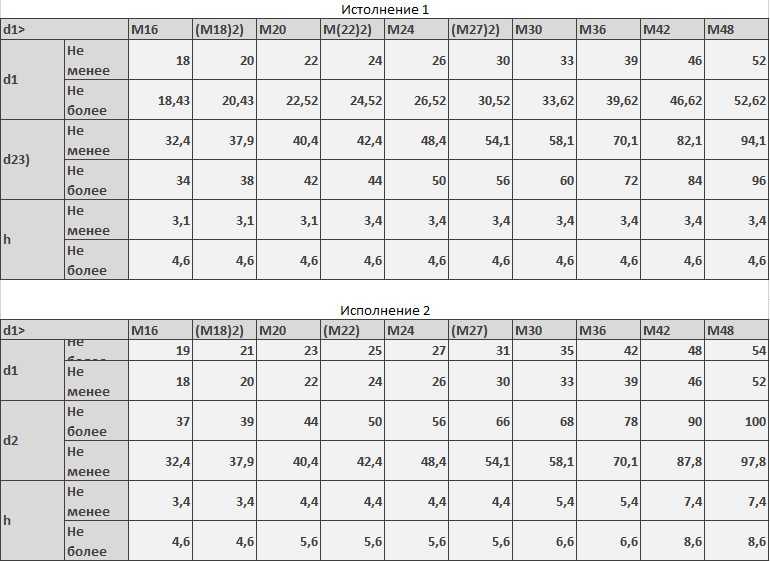

Основные размеры шайб исполнения 1 ГОСТ Р 52646-2006
Размеры в миллиметрах
| Диаметр резьбы болта d | d1, не менее | d1, не более | d2, не менее | d2, не более | h, не менее | h, не более |
|---|---|---|---|---|---|---|
| М16 | 18 | 18,43 | 32,4 | 34 | 3,1 | 4,6 |
| (М18) | 20 | 20,43 | 37,9 | 38 | 3,1 | 4,6 |
| М20 | 22 | 22,52 | 40,4 | 42 | 3,1 | 4,6 |
| (М22) | 24 | 24,52 | 42,4 | 44 | 3,4 | 4,6 |
| М24 | 26 | 26,52 | 48,4 | 50 | 3,4 | 4,6 |
| (М27) | 30 | 30,52 | 54,1 | 56 | 3,4 | 4,6 |
| М30 | 33 | 33,62 | 58,1 | 60 | 3,4 | 4,6 |
| М36 | 39 | 39,62 | 70,1 | 72 | 3,4 | 4,6 |
| М42 | 46 | 46,62 | 82,1 | 84 | 3,4 | 4,6 |
| М48 | 52 | 52,62 | 94,1 | 96 | 3,4 | 4,6 |
Примечания:
- d — номинальный диаметр резьбы соответствующего болта.
- Размеры М18, М22 и М27, заключённые в скобки, применяют при соответствующем обосновании.
- Для шайб с покрытием размеры действительны до нанесения покрытия.
Размеры шайб исполнения 2 с увеличенным диаметром и толщиной
Размеры в миллиметрах
| Диаметр резьбы болта d | d1, не менее | d1, не более | d2, не менее | d2, не более | h, не менее | h, не более |
|---|---|---|---|---|---|---|
| М16 | 18 | 19 | 32,4 | 37 | 3,4 | 4,6 |
| (М18) | 20 | 21 | 37,9 | 39 | 3,4 | 4,6 |
| М20 | 22 | 23 | 40,4 | 44 | 4,4 | 5,6 |
| (М22) | 24 | 25 | 42,4 | 50 | 4,4 | 5,6 |
| М24 | 26 | 27 | 48,4 | 56 | 4,4 | 5,6 |
| (М27) | 30 | 31 | 54,1 | 66 | 4,4 | 5,6 |
| М30 | 33 | 35 | 58,1 | 68 | 5,4 | 6,6 |
| М36 | 39 | 42 | 70,1 | 78 | 5,4 | 6,6 |
| М42 | 46 | 48 | 87,8 | 90 | 7,4 | 8,6 |
| М48 | 52 | 54 | 97,8 | 100 | 7,4 | 8,6 |
Примечания:
- Исполнение 2 применяется при специальном обосновании.
- Размеры М18, М22 и М27, заключённые в скобки, применяют при соответствующем обосновании.
- Обозначение исполнения 2 начинается с цифры 2, например: Шайба 2-16 ГОСТ Р 52646-2006.
