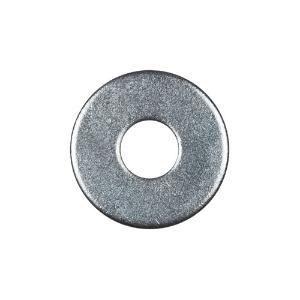

Шайба по ГОСТ 6958-78 увеличенная, класс точности А и С
Тип изделия:
- Шайба плоская увеличенная
- Шайба с увеличенным наружным диаметром
- Опорный элемент резьбового соединения
Стандарт:
- ГОСТ 6958-78
- Полное наименование: «Шайбы увеличенные. Классы точности А и С. Технические условия»
Статус стандарта:
- Действует как межгосударственный стандарт
- Дата введения — 1 января 1979 года
- Взамен ГОСТ 6958-68
- Ограничение срока действия снято
- Применяется с изменениями № 1 и № 2
- В Российской Федерации частично заменён стандартами серии ГОСТ ISO 7093
Классы точности:
- А — уменьшенный диаметр отверстия и более строгие допуски
- С — увеличенный диаметр отверстия и менее строгие допуски
Диапазон размеров класса точности А:
- Для крепёжных деталей с резьбой от М1 до М36
Диапазон размеров класса точности С:
- Для крепёжных деталей с резьбой от М1 до М48
Внутренний диаметр d1 класса точности А:
- От 1,1 до 37 мм
Внутренний диаметр d1 класса точности С:
- От 1,2 до 52 мм
Наружный диаметр d2:
- От 4 до 145 мм
Толщина s:
- От 0,3 до 10 мм
- По согласованию допускается изготовление шайб другой толщины
Дополнительные внутренние диаметры:
- 12,5 мм
- 14,5 мм
- 16,5 мм
- Изготавливаются по согласованию между изготовителем и потребителем
Материалы по ГОСТ 18123-82:
- Углеродистые стали 08, 08кп, 10, 10кп, Ст3, Ст3кп, 15, 20, 35 и 45
- Легированные стали 40Х и 30ХГСА
- Коррозионно-стойкие стали 12Х18Н10Т и 20Х13
- Латуни Л63 и ЛС59-1
- Бронза БрАМц9-2
- Медь М3
- Алюминиевые сплавы АМг5, Д1 и АД1
- По согласованию допускаются другие материалы
Варианты поверхности:
- Без покрытия
- С металлическим защитным покрытием
- С неметаллическим защитным покрытием
- Вид и толщина покрытия указываются в условном обозначении
Требования к поверхности:
- Не допускаются трещины, раковины, надрывы, острые кромки, заусенцы и ржавчина
- Допускаются отдельные риски, вмятины и дефекты, не выходящие за требования к исходному материалу
- Шероховатость опорных поверхностей шайб класса точности А — не более Ra 3,2 мкм
Допуски отверстия по ГОСТ 18123-82:
- Класс А — H13; при толщине свыше 4 мм — H14
- Класс С — H14; при толщине свыше 4 мм — H15
Допуски наружного диаметра по ГОСТ 18123-82:
- Класс А — h14; при толщине свыше 4 мм — h15
- Класс С — h16
Термическая обработка:
- Выполняется по требованию потребителя
Правила приёмки:
- По ГОСТ 17769-83
Методы контроля:
- По ГОСТ 18123-82
- Контролируются внутренний диаметр, наружный диаметр, толщина и соосность
Современные связанные стандарты:
- ГОСТ ISO 7093-1-2016 — шайбы плоские крупной серии класса точности А
- ГОСТ ISO 7093-2-2016 — шайбы плоские крупной серии класса точности С
- DIN 9021 — конструктивно близкий зарубежный стандарт
Области применения:
- Соединения деталей из мягких материалов
- Деревянные конструкции
- Тонколистовые металлические конструкции
- Мебельное производство
- Монтаж оборудования
- Соединения с увеличенными монтажными отверстиями
- Узлы, в которых требуется увеличить площадь передачи усилия затяжки
Пример условного обозначения:
- Шайба 12.01.08кп.016 ГОСТ 6958-78 — увеличенная шайба для крепёжной детали с резьбой 12 мм, стандартной толщины, из стали 08кп, с цинковым хроматированным покрытием толщиной 6 мкм
Шайбы по ГОСТ 6958-78 представляют собой плоские круглые крепёжные изделия с увеличенным наружным диаметром. Стандарт распространяется на шайбы классов точности А и С для болтов, винтов, шпилек и других крепёжных деталей с номинальным диаметром резьбы от 1 до 48 мм.
Увеличенный наружный диаметр обеспечивает большую площадь опорной поверхности по сравнению с плоскими шайбами нормального исполнения. Это позволяет распределять усилие затяжки по большей площади и снижать местное давление на соединяемую деталь.
Шайбы применяются при соединении деталей из древесины, пластмасс, тонколистового металла и других материалов, чувствительных к смятию. Они также используются при увеличенных монтажных отверстиях и в соединениях, где необходимо уменьшить риск продавливания или повреждения поверхности головкой болта либо гайкой.
ГОСТ 6958-78 устанавливает два класса точности. Шайбы класса точности А имеют меньшее отверстие и более строгие допуски размеров. Шайбы класса точности С выполняются с увеличенным отверстием и менее строгими требованиями к точности.
Для класса точности А предусмотрены шайбы под крепёж с резьбой от М1 до М36. Класс точности С охватывает полный размерный ряд от М1 до М48.

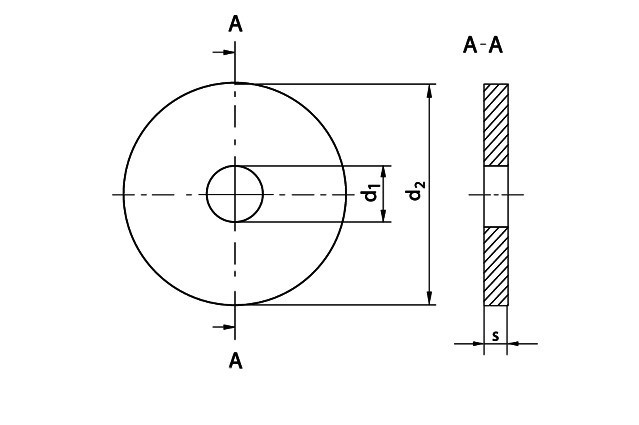

Основными геометрическими параметрами являются внутренний диаметр d1, наружный диаметр d2 и толщина s. Наружный диаметр составляет от 4 до 145 мм, толщина — от 0,3 до 10 мм.
По согласованию между изготовителем и потребителем допускается изготовление шайб другой толщины. Также допускаются шайбы с внутренними диаметрами 12,5; 14,5 и 16,5 мм.
Материалы, покрытия, требования к поверхности, допуски формы и методы контроля устанавливаются ГОСТ 18123-82. Шайбы могут изготавливаться из углеродистой, легированной и коррозионно-стойкой стали, цветных металлов и алюминиевых сплавов.
Изделия поставляются без покрытия либо с защитным покрытием. Вид и толщина покрытия определяются условиями эксплуатации и указываются в условном обозначении.
Конструктивно близким зарубежным стандартом является DIN 9021. Современными межгосударственными стандартами для плоских шайб крупной серии являются ГОСТ ISO 7093-1-2016 для класса точности А и ГОСТ ISO 7093-2-2016 для класса точности С. Полная взаимозаменяемость должна проверяться по внутреннему и наружному диаметрам, толщине, классу точности и твёрдости.
ГОСТ 6958-78 введён в действие 1 января 1979 года взамен ГОСТ 6958-68. Ограничение срока действия снято. В Российской Федерации стандарт частично заменён стандартами серии ГОСТ ISO 7093, поэтому при выборе изделия необходимо учитывать требования действующей проектной или конструкторской документации.
Звоните нам по многоканальному телефону 8 (495) 138-28-81
Присылайте свои заказы по электронной почте на адрес info@m5m7.ru
Наши эксперты решат ваши вопросы и задачи в короткие сроки.
- Класс точности А
- Класс точности С

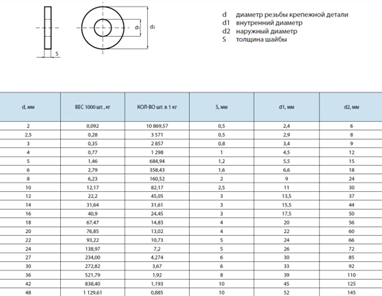

Основные размеры увеличенных шайб ГОСТ 6958-78
Размеры в миллиметрах
| Диаметр резьбы крепёжной детали | Внутренний диаметр d1 | Наружный диаметр d2 | Толщина s | |
|---|---|---|---|---|
| Класс точности А | Класс точности С | |||
| 1,0 | 1,1 | 1,2 | 4,0 | 0,3 |
| 1,2 | 1,3 | 1,4 | 4,0 | 0,3 |
| 1,6 | 1,7 | 1,8 | 5,0 | 0,3 |
| 2,0 | 2,2 | 2,4 | 6,0 | 0,5 |
| 2,5 | 2,7 | 2,9 | 8,0 | 0,5 |
| 3,0 | 3,2 | 3,4 | 9,0 | 0,8 |
| 3,5 | 3,7 | 3,9 | 11,0 | 0,8 |
| 4,0 | 4,3 | 4,5 | 12,0 | 1,0 |
| 5,0 | 5,3 | 5,5 | 15,0 | 1,2 |
| 6,0 | 6,4 | 6,6 | 18,0 | 1,6 |
| 8,0 | 8,4 | 9,0 | 24,0 | 2,0 |
| 10,0 | 10,5 | 11,0 | 30,0 | 2,5 |
| 12,0 | 13,0 | 13,5 | 37,0 | 3,0 |
| 14,0 | 15,0 | 15,5 | 44,0 | 3,0 |
| 16,0 | 17,0 | 17,5 | 50,0 | 3,0 |
| 18,0 | 19,0 | 20,0 | 56,0 | 4,0 |
| 20,0 | 21,0 | 22,0 | 60,0 | 4,0 |
| 22,0 | 23,0 | 24,0 | 66,0 | 5,0 |
| 24,0 | 25,0 | 26,0 | 72,0 | 5,0 |
| 27,0 | 28,0 | 30,0 | 85,0 | 6,0 |
| 30,0 | 31,0 | 33,0 | 92,0 | 6,0 |
| 36,0 | 37,0 | 39,0 | 110,0 | 8,0 |
| 42,0 | — | 45,0 | 125,0 | 10,0 |
| 48,0 | — | 52,0 | 145,0 | 10,0 |
Примечания:
- Для размеров 42 и 48 мм стандарт предусматривает только шайбы класса точности С.
- По согласованию допускается изготовление шайб другой толщины.
- По согласованию допускаются внутренние диаметры 12,5; 14,5 и 16,5 мм.
- Таблица теоретической массы не приводится.
