Гайка ГОСТ 8530-90

Тип изделия:

• Гайка круглая шлицевая
• Гайка для подшипников качения
• Гайка для закрепительных и стяжных втулок
• Гайка с внутренней метрической или трапецеидальной резьбой

Стандарт:

• ГОСТ 8530-90
• Полное наименование: «Подшипники качения. Гайки, шайбы и скобы для закрепительных и стяжных втулок. Технические условия»

Статус стандарта:

• Действует
• Дата введения — 1 июля 1991 года
• Взамен ГОСТ 8530-83 и ГОСТ 8725-83

Основные серии гаек:

• КМ и КМЛ — гайки для закрепительных и стяжных втулок с метрической резьбой
• НМ и НМЛ — гайки для стяжных втулок с трапецеидальной резьбой
• КМВ — гайки для крепления внутренних колец подшипников на валах
• НМ — крупногабаритные гайки под стопорные скобы

Диапазон метрической резьбы гаек КМ и КМЛ:

• От М10×0,75 до М200×3

Диапазон трапецеидальной резьбы:

• От Tr205×4 до Tr710×7

Поле допуска метрической резьбы:

• 5Н по ГОСТ 16093

Трапецеидальная резьба:

• Предельные отклонения устанавливаются для полей допусков 7e и 7H

Наружный диаметр d₀ гаек КМ и КМЛ:

• От 18 до 250 мм
• Поле допуска — h12

Диаметр узкого торца d₁:

• От 13,5 до 226 мм для гаек КМ и КМЛ

Ширина гайки B:

• От 4 до 29 мм для гаек КМ и КМЛ
• Поле допуска — h14

Ширина паза b:

• От 3 до 18 мм для гаек КМ и КМЛ
• Поле допуска — H14

Глубина паза h:

• От 2 до 8 мм для гаек КМ и КМЛ
• Поле допуска — H17
• Для размера h = 2 мм предельные отклонения — по H15

Допустимое торцевое биение S_d:

• От 0,04 до 0,06 мм для гаек КМ и КМЛ

Материал:

• Сталь
• Временное сопротивление разрыву — не менее 410 МПа
• Конкретная марка стали устанавливается рабочими чертежами и условиями заказа

Требования к резьбе:

• Резьба должна быть полной и чистой
• Не допускаются заусенцы и сорванные нитки
• Заходная нитка резьбы с шагом 2 мм и более срезается до одной трети высоты

Требования к поверхности:

• Не допускаются видимые забоины, трещины, раковины, коррозия и заусенцы на узком торце
• Пазы под ключ не должны иметь острых кромок
• Шероховатость поверхностей пазов стандартом не регламентируется

Покрытия:

• Без покрытия
• С защитным покрытием по требованиям заказа

Стопорение гаек:

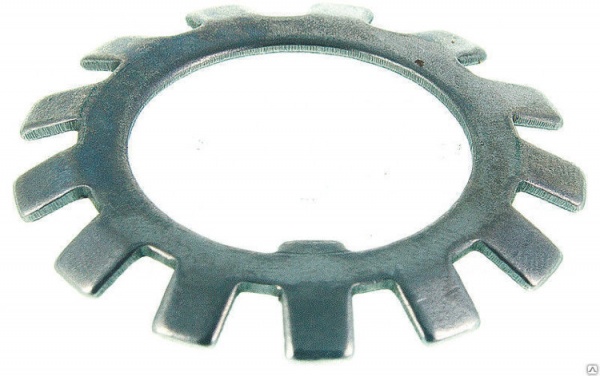

• Стопорными шайбами серий МВ и МВЛ
• Стопорными скобами серии MS
• Конкретный стопорный элемент выбирается по типоразмеру гайки и втулки

Маркировка:

• Гайки, поставляемые в комплекте с закрепительными или стяжными втулками, допускается не маркировать
• На гайки для закрепления внутренних колец подшипников на валах наносят обозначение изделия и товарный знак изготовителя

Международные и зарубежные аналоги:

• ISO 2982-2 — гайки и стопорные устройства для подшипников качения
• DIN 981 — круглые шлицевые гайки серий KM и HM
• Полную взаимозаменяемость необходимо проверять по таблицам размеров

Области применения:

• Монтаж подшипников с коническим отверстием на закрепительных втулках
• Демонтаж подшипников со стяжных втулок
• Осевое закрепление внутренних колец подшипников на валах
• Редукторы и приводное оборудование
• Станочное и промышленное оборудование
• Подшипниковые узлы машин и механизмов

Пример условного обозначения:

• Гайка КМ 16 ГОСТ 8530-90

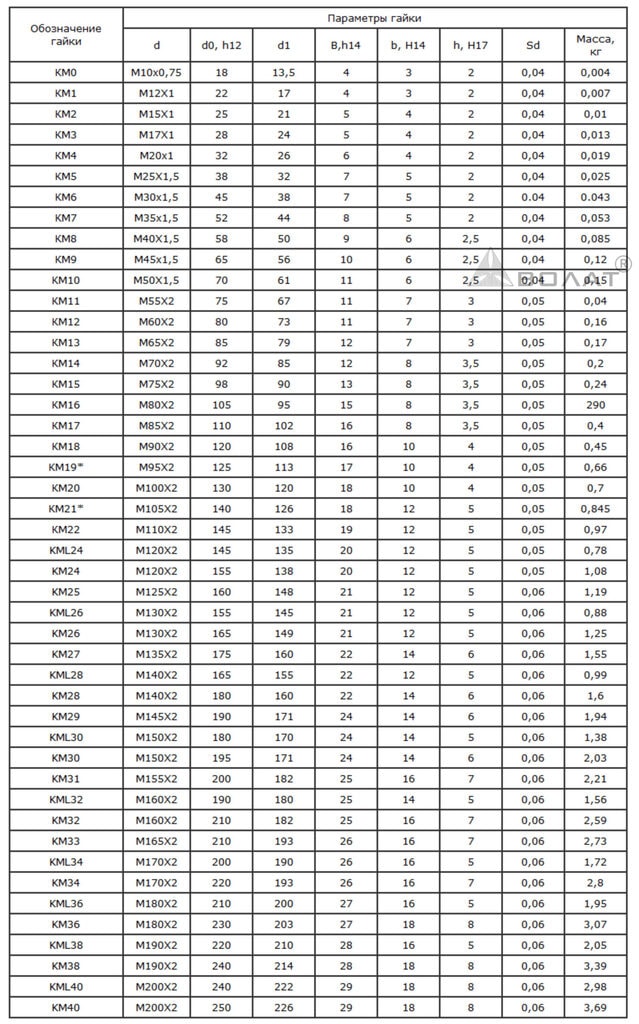

Основные размеры круглых шлицевых гаек КМ и КМЛ с метрической резьбой ГОСТ 8530-90

Размеры в миллиметрах

Примечания:

• Размеры КМ 19 и КМ 21, заключённые в скобки, являются непредпочтительными.
• Для глубины паза h = 2 мм применяются предельные отклонения по H15.
• S_d — допустимое торцевое биение узкого торца гайки относительно резьбы.

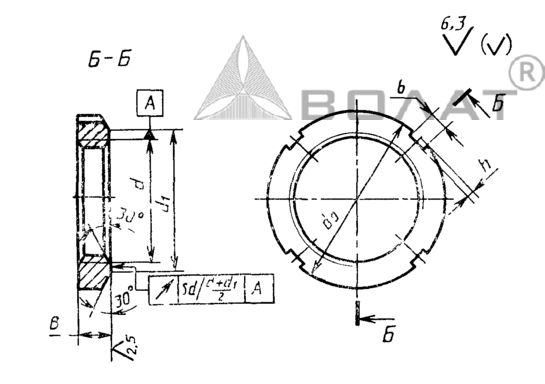

• Чертёж ГОСТ 8530-90 не определяет конкретную технологическую конструкцию гайки.
• Таблица теоретической массы не приводится.
