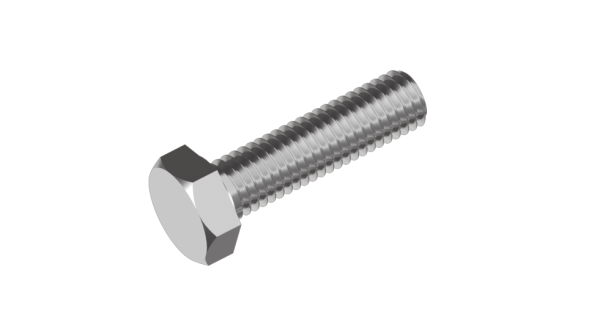

Винт с дюймовой резьбой

Винты с дюймовой резьбой представляют собой крепёжные изделия, у которых диаметр, шаг резьбы и длина обозначаются в дюймовой системе мер. Изделия применяются для сборки, ремонта и обслуживания оборудования иностранного производства.

Основными разновидностями являются винты с крупной резьбой UNC и мелкой резьбой UNF. Шаг обозначается количеством витков резьбы на один дюйм — TPI. Чем больше значение TPI, тем меньше фактический шаг резьбы.

Обозначение винта включает номинальный диаметр, количество витков на дюйм и длину. Например, обозначение 1/4-20×1″ соответствует винту диаметром 1/4 дюйма, с 20 витками резьбы на дюйм и длиной 1 дюйм.

Для винтов малого диаметра применяются номерные обозначения: № 2, № 4, № 6, № 8, № 10 и № 12. Более крупные изделия обозначаются дробными размерами: 1/4″, 5/16″, 3/8″, 7/16″, 1/2″ и другими.

Винты могут изготавливаться с цилиндрической, полукруглой, потайной, полупотайной, шестигранной и другими типами головок. В качестве привода применяются прямой и крестообразный шлицы, внутренний шестигранник, Torx и другие исполнения.

Материал, класс прочности и покрытие выбираются с учётом условий эксплуатации. Возможно изготовление винтов из углеродистой, легированной и коррозионно-стойкой стали, латуни и других металлических сплавов.

Винты с дюймовой резьбой применяются в машиностроении, приборостроении, автомобильной промышленности, электротехнике, промышленном оборудовании, импортной технике и ремонтных работах.

Дюймовые и метрические винты не являются взаимозаменяемыми. Даже при близком наружном диаметре они отличаются шагом и профилем резьбы, поэтому размер необходимо подбирать по образцу, чертежу или точному обозначению соединения.
