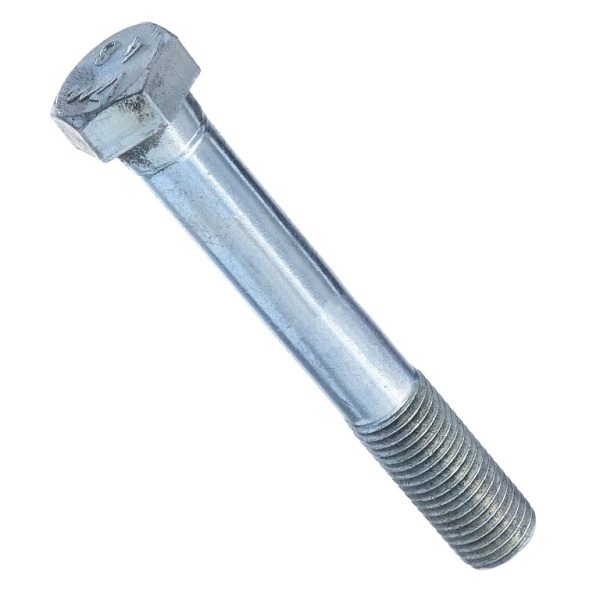

Болты ГОСТ 15590-70

По запросу

Назначение и конструктивное исполнение

Тип изделия: Болт с наружной метрической резьбой, шестигранной уменьшенной головкой и направляющим подголовком.
Класс точности: С.
Исполнение 1: Болт без поперечного отверстия в стержне.
Исполнение 2: Болт с поперечным отверстием в стержне.
Вариант головки: Конкретный вариант исполнения головки устанавливает изготовитель.
Дополнительная маркировочная лунка: Допускается лунка на торцевой поверхности головки глубиной не более 0,4k при условии сохранения прочности головки.

Резьба и диапазон размеров

Диапазон номинальных диаметров: От М6 до М48.
Номинальные диаметры: М6; М8; М10; М12; М14; М16; М18; М20; М22; М24; М27; М30; М36; М42; М48. Размеры М14, М18, М22 и М27 применять не рекомендуется.
Тип резьбы: Метрическая резьба с крупным шагом.
Диапазон шагов: От 1 до 5 мм в зависимости от номинального диаметра.
Диапазон номинальных длин: От 28 до 300 мм в зависимости от диаметра резьбы.
Длина резьбовой части b: Зависит от номинального диаметра и общей длины болта. Отдельные значения установлены для длин до 125 мм, свыше 125 до 200 мм и свыше 200 мм.

Конструкция головки и направляющего подголовка

Форма головки: Шестигранная уменьшенная.
Размер под ключ S: От 10 до 70 мм.
Высота головки k: От 4 до 26 мм.
Дополнительная высота головки k₁: От 4,2 до 30 мм. Для исполнения 1 допускается изготовление с высотой головки k₁ по соглашению между изготовителем и потребителем.
Диаметр направляющего подголовка d₁: От 6 до 48 мм с полем допуска h15.
Минимальная высота направляющего подголовка h: От 3 до 24 мм.
Диаметр описанной окружности e: Не менее 10,9-76,9 мм.
Минимальный диаметр опорной поверхности d_w: От 8,7 до 64,7 мм.

Специальные отверстия

Отверстие в стержне d₃: Диаметр составляет от 1,6 до 8 мм в зависимости от номинального диаметра резьбы.
Положение отверстия в стержне: Определяется расстоянием l₁ от опорной поверхности головки до оси отверстия.
Отверстие в головке d₄: Диаметр с полем допуска H15 составляет от 2 до 5 мм.
Положение отверстия в головке l₂: Расстояние с полем допуска js15 составляет от 2 до 15 мм.
Назначение отверстий: Использование отверстий для стопорения, шплинтования, пломбирования или других задач должно быть установлено конструкторской документацией.

Допуски и технические требования

Резьба: Основные размеры метрической резьбы определяются по ГОСТ 24705.
Сбег и недорез резьбы: По ГОСТ 27148.
Концы болтов: По ГОСТ 12414.
Радиус под головкой: По ГОСТ 24670.
Неустановленные допуски и методы контроля: По ГОСТ 1759.1.
Допустимые дефекты и методы контроля: По ГОСТ 1759.2.
Контроль: При изготовлении контролируют резьбу, длину резьбовой части, размеры головки, диаметр и высоту подголовка, положение специальных отверстий и качество поверхности.

Материалы, классы прочности и покрытия

Стандартные классы прочности: 3.6, 4.6, 4.8, 5.6 и 5.8.
Углеродистые стали: Для стандартных исполнений в зависимости от требуемого класса прочности могут применяться стали 10, 20, 35, 40 и другие конструкционные марки, обеспечивающие установленные механические свойства.
Легированные стали: Для специальных изделий по согласованному чертежу могут применяться стали 40Х, 30ХГСА, 40ХН, 40ХН2МА и другие марки. Такие материалы обычно используют при требованиях, выходящих за пределы стандартных классов прочности ГОСТ 15590-70.
Нержавеющие и коррозионностойкие стали: По отдельной технической документации возможно изготовление из 12Х18Н10Т, 14Х17Н2, 20Х13 и других марок. Соответствие такого изделия обозначению ГОСТ 15590-70 необходимо согласовывать отдельно.
Термическая обработка: Назначается в зависимости от марки стали и требуемых механических свойств.
Стандартное состояние поверхности: Стандарт предусматривает поставку болтов без покрытия.
Защитные покрытия: Цинковое, цинк-ламельное, фосфатное, оксидное и другие покрытия могут применяться только по отдельной технической документации и согласованию заказа.
Ограничение: Марки 30ХГСА, 40ХН2МА, нержавеющие стали и специальные покрытия приведены как примеры производственных возможностей. Они не являются стандартным исполнением, автоматически назначаемым ГОСТ 15590-70.

Близкие типы крепежа и ограничения взаимозаменяемости

ГОСТ 15591-70: Болт класса точности С с уменьшенной шестигранной головкой, но без направляющего подголовка.
ГОСТ 7795-70: Болт с уменьшенной шестигранной головкой и направляющим подголовком класса точности В.
ГОСТ 7811-70: Болт с уменьшенной шестигранной головкой и направляющим подголовком класса точности А.
Ограничение замены: Перед заменой необходимо проверить класс точности, диаметр и высоту подголовка, размеры головки, длину резьбы, исполнение, специальные отверстия и механические свойства.

Кратко об изделии

Болты ГОСТ 15590-70 имеют шестигранную уменьшенную головку, направляющий подголовок и наружную метрическую резьбу. Стандартный размерный ряд включает резьбы от М6 до М48 и два конструктивных исполнения.

Для расчета стоимости укажите номинальный диаметр резьбы, длину, исполнение, шаг резьбы, класс прочности, требуемый материал и количество.

Конструкция и принцип работы

Конструкция включает уменьшенную шестигранную головку, направляющий цилиндрический участок под головкой, стержень и резьбовую часть. Диаметр направляющего подголовка обозначается d₁, а его минимальная высота - h.

Направляющий подголовок используется для центрирования и позиционирования болта в отверстии или сопрягаемом элементе. Фактическая посадка, характер нагрузки и назначение отверстий должны определяться конструкторской документацией конкретного соединения.

Область применения

Болты применяют в разъемных соединениях машин, оборудования, механизмов и металлоконструкций, когда проектом предусмотрены уменьшенная шестигранная головка, направляющий подголовок и класс точности С.

Изделия могут использоваться в соединениях, где требуется предварительное центрирование крепежа, ограничение бокового смещения или специальное стопорение при помощи отверстия в стержне или головке.

Отличия от близких типов крепежа

ГОСТ 15591-70 устанавливает болты класса точности С с уменьшенной шестигранной головкой, но без направляющего подголовка. ГОСТ 7795-70 и ГОСТ 7811-70 относятся к болтам близкой конструкции классов точности В и А соответственно.

Замена изделия по другому стандарту возможна только после проверки диаметра и высоты подголовка, размеров головки, длины резьбы, допусков и механических свойств.

Возможности изготовления

Компания «Макото Тюнинг» изготавливает болты ГОСТ 15590-70 с контролем диаметра и высоты направляющего подголовка, геометрии уменьшенной шестигранной головки, резьбы, длины резьбовой части и параметров специальных отверстий.

Направьте спецификацию, чертеж или перечень требуемых размеров. Специалисты компании проверят исполнение, геометрию подголовка, класс прочности и дополнительные требования, после чего подготовят расчет изготовления.

Контактная информация

Оставляйте заявку на сайте.

Звоните нам по многоканальному телефону 8 (495) 138-28-81

Присылайте свои заказы по электронной почте на адрес info@m5m7.ru

Наши эксперты решат ваши вопросы и задачи в короткие сроки.

Исполнение 1

болт без поперечного отверстия в стержне;
имеет шестигранную уменьшенную головку и направляющий подголовок;
по соглашению допускается высота головки k₁;
допускается маркировочная лунка на торце головки глубиной не более 0,4k;
вариант исполнения головки устанавливает изготовитель.

Исполнение 2

болт с поперечным отверстием в стержне;
диаметр отверстия обозначается d₃;
положение отверстия задается расстоянием l₁ от опорной поверхности головки;
имеет шестигранную уменьшенную головку и направляющий подголовок;
допускается маркировочная лунка на торце головки глубиной не более 0,4k.

Варианты исполнения головки

головка может выполняться с отверстием диаметром d₄;
положение отверстия задается расстоянием l₂;
вариант исполнения головки выбирает изготовитель;
назначение отверстия должно быть установлено конструкторской документацией.

Согласуемые параметры изготовления

исполнение 1 или 2;
номинальный диаметр, длина и шаг резьбы;
высота головки k или k₁ для допустимого варианта;
параметры отверстий в стержне и головке;
класс прочности и материал;
дополнительные требования к контролю и маркировке.

Основные размеры головки, подголовка и отверстий

Таблица содержит параметры резьбы, направляющего подголовка, уменьшенной шестигранной головки, опорной поверхности и специальных отверстий для размеров М6-М48.

Размеры в миллиметрах

Таблица 1 - Конструктивные размеры болтов ГОСТ 15590-70
Параметр	6	8	10	12	(14)	16	(18)	20	(22)	24	(27)	30	36	42	48
Шаг резьбы P	1	1,25	1,5	1,75	2	2	2,5	2,5	2,5	3	3	3,5	4	4,5	5
Диаметр подголовка d₁, h15	6	8	10	12	14	16	18	20	22	24	27	30	36	42	48
Высота подголовка h, не менее	3	4	5	6	7	8	9	10	11	12	14	15	18	21	24
Размер под ключ S	10	12	14	17	19	22	24	27	30	32	36	41	50	60	70
Высота головки k	4	5	6	7	8	9	10	11	12	13	15	17	20	23	26
Высота головки k₁	4,2	5,3	6,4	7,5	8,8	10,0	12,0	12,5	14	15	17	18,7	22,5	26	30
Диаметр описанной окружности e, не менее	10,9	13,1	15,3	18,7	20,9	23,9	26,2	29,6	33,0	35,0	39,6	45,2	55,4	66,4	76,9
d_w, не менее	8,7	10,5	12,5	15,5	17,2	20,1	22,0	24,8	27,7	29,5	33,2	38,0	46,6	55,9	64,7
h_w, не менее	0,15	0,15	0,15	0,15	0,15	0,20	0,20	0,20	0,20	0,20	0,20	0,20	0,20	0,25	0,25
h_w, не более	0,6	0,6	0,6	0,6	0,6	0,8	0,8	0,8	0,8	0,8	0,8	0,8	0,8	0,8	0,8
Диаметр отверстия в стержне d₃	1,6	2,0	2,5	3,2	3,2	4,0	4,0	4,0	5,0	5,0	5,0	6,3	6,3	8,0	8,0
Диаметр отверстия в головке d₄, H15	2,0	2,5	2,5	3,2	3,2	4,0	4,0	4,0	4,0	4,0	4,0	4,0	5,0	5,0	5,0
Расстояние l₂, js15	2,0	2,8	3,5	4,0	4,5	5,0	6,0	6,5	7,0	7,5	8,5	9,5	11,5	13,0	15,0

Примечание. Размеры М14, М18, М22 и М27 применять не рекомендуется.

Длины болтов, длины резьбы и положение отверстия

Таблица содержит допустимые сочетания номинального диаметра и длины болта, длину резьбовой части b и расстояние l₁ от опорной поверхности головки до оси поперечного отверстия в стержне.
