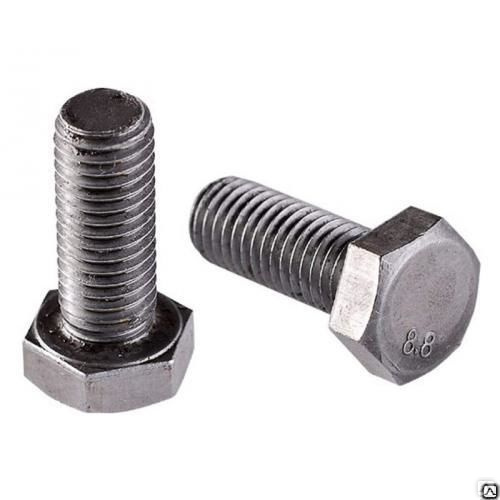

Болт по ГОСТ 7805-70 с шестигранной головкой, класс точности А

Болт по ГОСТ 7805-70 с шестигранной головкой, класс точности А

По запросу

Тип изделия:

Болт с шестигранной головкой
Болт с наружной метрической резьбой
Болт с частичной или, для отдельных длин, полной резьбой

Стандарт:

ГОСТ 7805-70
Полное наименование: «Болты с шестигранной головкой класса точности А. Конструкция и размеры»

Класс точности:

Дата введения:

1 января 1972 года
В части размера «под ключ» S = 13 мм — 1 января 1973 года
Взамен ГОСТ 7805-62

Диапазон номинальных диаметров резьбы:

От М1,6 до М48

Основной размерный ряд:

М1,6; М2; М2,5; М3; М4; М5; М6
М8; М10; М12; М16; М20; М24
М30; М36; М42; М48

Размеры, не рекомендуемые к применению:

М3,5
М14
М18
М22
М27

Исполнения:

Исполнение 1 — без дополнительных отверстий
Исполнение 2 — с отверстием в стержне под шплинт
Исполнение 3 — с отверстиями в головке для стопорения проволокой
Исполнение 4 — с углублением в головке

Резьба:

Метрическая резьба по ГОСТ 24705
Крупный и мелкий шаг
Поле допуска наружной резьбы указывается в условном обозначении

Крупный шаг резьбы:

От 0,35 до 5 мм в зависимости от номинального диаметра

Мелкий шаг резьбы:

Предусмотрен для размеров от М8 до М48
От 1 до 3 мм в основном размерном ряду
Для М36–М48 по соглашению допускается шаг 2 мм

Диапазон длин:

От 2 до 300 мм в зависимости от диаметра резьбы
Не все сочетания диаметра и длины предусмотрены стандартом
Длины, заключённые в скобки в таблице стандарта, применять не рекомендуется

Диаметр гладкой части стержня d₁:

Номинально соответствует диаметру резьбы
Допускается изготовление стержня диаметром, приблизительно равным среднему диаметру резьбы

Размер «под ключ» S:

От 3,2 до 75 мм

Высота головки k:

От 1,1 до 30 мм

Минимальный размер по углам e:

От 3,4 до 83,9 мм

Минимальный диаметр опорной поверхности d_w:

От 2,3 до 70,5 мм

Отверстие в стержне исполнения 2:

Диаметр d₃ — от 1 до 8 мм в зависимости от размера болта
Предназначено для установки шплинта

Отверстия в головке исполнения 3:

Диаметр d₄ — от 1 до 5 мм
Поле допуска отверстия — H15
Предназначены для проволочного стопорения соединения

Углубление головки исполнения 4:

Диаметр D₁ — не более 0,8S
Глубина h — от 0,2k до 0,4k

Форма конца болта:

По ГОСТ 12414

Сбег и недорез резьбы:

По ГОСТ 27148

Радиус под головкой:

По ГОСТ 24670

Допуски размеров, формы и расположения:

По ГОСТ 1759.1 для параметров, не установленных непосредственно ГОСТ 7805-70

Допустимые дефекты поверхности:

По ГОСТ 1759.2

Технические требования:

По ГОСТ 1759.0
Материал, класс прочности и покрытие определяются условиями заказа

Конструктивно близкие стандарты:

ГОСТ Р ИСО 4014-2013
ISO 4014
DIN 931
ГОСТ 7798-70 — болты с шестигранной головкой класса точности В

Области применения:

Машиностроение
Станкостроение
Приборостроение
Промышленное оборудование
Металлические конструкции
Соединения повышенной точности

Примеры условного обозначения:

Болт М12-6g×60.58 ГОСТ 7805-70 — исполнение 1, резьба М12 с крупным шагом, поле допуска 6g, длина 60 мм, класс прочности 5.8
Болт 2М12×1,25-6g×60.88 ГОСТ 7805-70 — исполнение 2, резьба М12 с шагом 1,25 мм, длина 60 мм, класс прочности 8.8

Болты по ГОСТ 7805-70 представляют собой крепёжные изделия с наружной метрической резьбой и шестигранной головкой под гаечный ключ. Стандарт распространяется на болты класса точности А с номинальным диаметром резьбы от М1,6 до М48.

Класс точности А предусматривает повышенную точность размеров стержня, головки и опорной поверхности. Болты применяются в ответственных разъёмных соединениях машин, механизмов, промышленного оборудования и металлических конструкций, где требованиями чертежа предусмотрен крепёж повышенной точности.

ГОСТ 7805-70 устанавливает четыре исполнения. Исполнение 1 представляет собой болт без дополнительных отверстий. Исполнение 2 имеет поперечное отверстие в резьбовой части стержня под шплинт. Исполнение 3 предусматривает отверстия в головке для стопорения проволокой. Исполнение 4 выполняется с углублением в головке.

Стандарт предусматривает болты с частичной резьбой. Длина резьбовой части b зависит от номинального диаметра и общей длины болта. Для отдельных коротких типоразмеров резьба выполняется по всей длине стержня.

Размерный ряд включает метрическую резьбу с крупным и мелким шагом. Для болтов диаметром от М36 до М48 по соглашению между изготовителем и потребителем допускается шаг резьбы 2 мм.

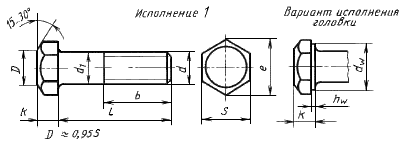

Основными геометрическими параметрами являются диаметр резьбы d, диаметр гладкой части стержня d₁, длина болта l, длина резьбы b, размер «под ключ» S, высота головки k, минимальный размер по углам e и минимальный диаметр опорной поверхности d_w.

Допускается изготовление болтов с диаметром гладкой части стержня, приблизительно равным среднему диаметру резьбы. Вариант конструктивного исполнения шестигранной головки устанавливает изготовитель.

Размеры М3,5, М14, М18, М22 и М27 приведены в стандарте в скобках и не рекомендуются к применению. Для болтов М10, М12, М14 и М22 допускаются дополнительные увеличенные размеры «под ключ», приведённые в справочном приложении 2.

Резьба выполняется по ГОСТ 24705. Сбег и недорез резьбы устанавливаются ГОСТ 27148, форма концов болтов — ГОСТ 12414, радиус перехода под головкой — ГОСТ 24670.

Класс прочности, марка материала, поле допуска резьбы, вид покрытия и его толщина определяются условиями заказа и общими техническими требованиями к крепёжным изделиям.

Конструктивно близкими стандартами являются ГОСТ Р ИСО 4014-2013, ISO 4014 и DIN 931. Взаимозаменяемость необходимо проверять по размеру головки, длине резьбы, полю допуска и конкретному исполнению болта.

ГОСТ 7805-70 был введён в действие 1 января 1972 года взамен ГОСТ 7805-62. В Российской Федерации общенациональное применение стандарта было прекращено с 1 июля 2014 года; в открытых нормативных каталогах он также отмечен как восстановленный для применения в отдельных отраслях.

Звоните нам по многоканальному телефону 8 (495) 138-28-81

Присылайте свои заказы по электронной почте на адрес info@m5m7.ru

Наши эксперты решат ваши вопросы и задачи в короткие сроки.

Основные размеры болтов с шестигранной головкой класса точности А ГОСТ 7805-70

Размеры в миллиметрах

Резьба d	Крупный шаг P	Мелкий шаг P	Диаметр стержня d₁	Размер «под ключ» S	Высота головки k	e, не менее	d_w, не менее
М1,6	0,35	—	1,6	3,2	1,1	3,4	2,3
М2	0,4	—	2	4	1,4	4,3	3,1
М2,5	0,45	—	2,5	5	1,7	5,5	4,1
М3	0,5	—	3	5,5	2,0	6,0	4,6
(М3,5)	0,6	—	3,5	6	2,4	6,6	5,1
М4	0,7	—	4	7	2,8	7,7	5,9
М5	0,8	—	5	8	3,5	8,8	6,9
М6	1	—	6	10	4,0	11,1	8,9
М8	1,25	1	8	13	5,3	14,4	11,6
М10	1,5	1,25	10	16	6,4	17,8	14,6
М12	1,75	1,25	12	18	7,5	20,0	16,6
(М14)	2	1,5	14	21	8,8	23,4	19,6
М16	2	1,5	16	24	10,0	26,8	22,5
(М18)	2,5	1,5	18	27	12,0	30,1	25,3
М20	2,5	1,5	20	30	12,5	33,5	28,2
(М22)	2,5	1,5	22	34	14,0	37,7	31,7
М24	3	2	24	36	15,0	40,0	33,6
(М27)	3	2	27	41	17,0	45,6	38,0
М30	3,5	2	30	46	18,7	51,3	42,7
М36	4	3	36	55	22,5	61,3	51,1
М42	4,5	3	42	65	26,0	72,6	61,0
М48	5	3	48	75	30,0	83,9	70,5

Примечания:

Размеры, заключённые в скобки, применять не рекомендуется.
Для болтов М36, М42 и М48 по соглашению между изготовителем и потребителем допускается шаг резьбы 2 мм.
Длина резьбовой части зависит от диаметра и общей длины болта и выбирается по таблице 2 ГОСТ 7805-70.
Таблица теоретической массы не приводится.

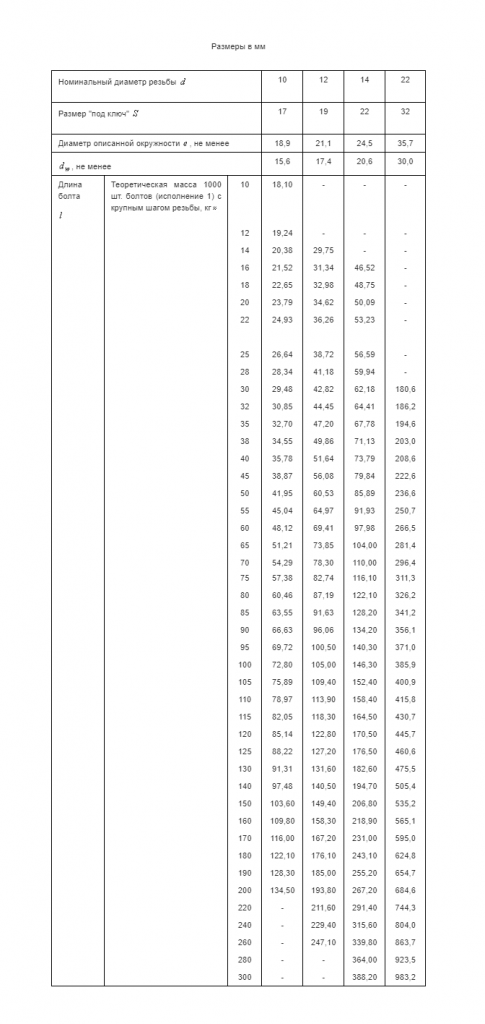

Допускаемые дополнительные размеры головки
