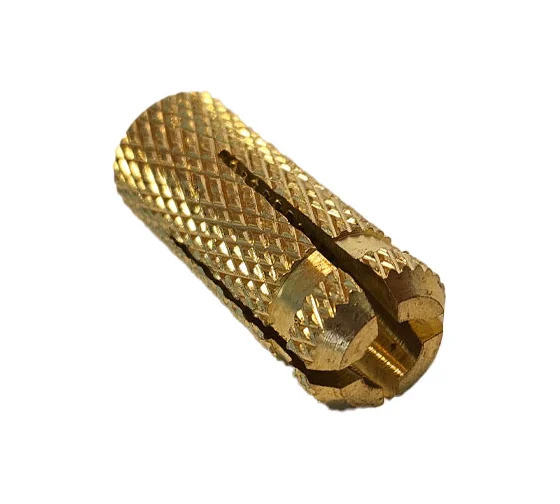

Анкер латунный цанговый
Тип изделия:
- Металлический механический анкер
- Латунный распорный анкер
- Анкер с внутренней метрической резьбой
Другие наименования:
- Цанга латунная
- Анкер забивной латунный
- Латунная распорная втулка
- Brass expansion anchor
- Brass sleeve with internal thread
Особенности конструкции:
- Цилиндрическая латунная втулка
- Внутренняя метрическая резьба
- Продольные прорези, образующие распорные сегменты
- Насечки против проворачивания в монтажном отверстии
- Небольшая глубина установки
Материал изготовления:
- Латунь
Распространённый диапазон резьбы:
- От М5 до М16 в зависимости от серии производителя
Совместимые крепёжные элементы:
- Болты с метрической резьбой
- Винты с метрической резьбой
- Резьбовые шпильки
- Крюки и другие элементы с совместимой метрической резьбой
Материалы основания:
- Бетон
- Натуральный камень
- Полнотелый кирпич
- Другие плотные полнотелые основания — при наличии допуска производителя
Области применения:
- Подвесные инженерные коммуникации
- Крепление трубных и кабельных хомутов
- Монтаж кабельных лотков
- Крепление вентиляционного оборудования
- Монтаж кронштейнов, поручней и карнизов
- Установка шкафов и электротехнических конструкций
- Временное крепление строительных лесов, подмостей и опалубки — при подтверждённой нагрузке
Способ установки:
- Просверливание отверстия требуемого диаметра и глубины
- Очистка отверстия щёткой и продувкой
- Забивание анкера молотком заподлицо с основанием
- Установка закрепляемой детали
- Вкручивание болта или резьбовой шпильки до полного расклинивания цанги
Преимущества конструкции:
- Малая глубина сверления и анкеровки
- Компактные размеры
- Возможность демонтажа закрепляемого элемента
- Повторное использование установленной резьбовой точки
- Защита от проворачивания благодаря наружным насечкам
Нормативные документы:
- ГОСТ Р 57787-2017 — терминология и классификация анкерных креплений
- ГОСТ Р 56731-2023 — методы испытаний механических анкеров для крепления в бетоне
- Размеры и технические требования устанавливаются СТО, ТУ или паспортом конкретного производителя
Ограничения применения:
- Не рекомендуется для пустотелых, ячеистых и непрочных оснований без специального допуска
- Рабочую нагрузку нельзя определять только по диаметру резьбы
- Не допускается превышать момент затяжки, установленный производителем
- Для ответственного крепления необходимо учитывать расстояние до края, межосевой шаг и прочность основания
Анкер латунный цанговый представляет собой компактный металлический распорный анкер с внутренней метрической резьбой. Изделие предназначено для установки болтов, винтов и резьбовых шпилек в бетонные, кирпичные и каменные основания.
Конструкция анкера включает латунную втулку с продольными прорезями, образующими распорные сегменты. При вкручивании болта или резьбовой шпильки рабочая часть цанги расширяется и прижимается к стенкам предварительно подготовленного отверстия.
Насечки на наружной поверхности увеличивают сцепление с материалом основания и препятствуют проворачиванию анкера при затягивании резьбового соединения. Небольшая длина изделия позволяет выполнять монтаж при ограниченной глубине сверления.
Внутренняя метрическая резьба позволяет демонтировать закрепляемую конструкцию и повторно использовать установленную точку крепления с совместимым болтом или шпилькой.
Латунные цанговые анкеры применяются для монтажа подвесных инженерных коммуникаций, хомутов, кабельных лотков, вентиляционного оборудования, кронштейнов, поручней, шкафов, карнизов и электротехнических конструкций.
Основными материалами основания являются бетон, натуральный камень и полнотелый кирпич. Применение цанги в пустотелом кирпиче, газобетоне и других ячеистых материалах не рекомендуется без подтверждения производителя и проведения испытаний.
В зарубежной технической документации изделия обозначаются как brass anchor, brass expansion anchor или brass sleeve with internal thread. Единого размерного ГОСТ, DIN или ISO на распространённые латунные цанговые анкеры не установлено, поэтому размеры и допустимые нагрузки определяются документацией изготовителя.
Звоните нам по многоканальному телефону 8 (495) 138-28-81
Присылайте свои заказы по электронной почте на адрес info@m5m7.ru
Наши эксперты решат ваши вопросы и задачи в короткие сроки.
Результаты внутренних испытаний анкеров серии LABR на вырыв
| Резьба | Размер анкера, мм | Среднее разрушающее усилие, кН |
|---|---|---|
| М6 | 8×25 | 5,88 |
| М8 | 10×28 | 4,70 |
| М10 | 12×32 | 9,08 |
| М12 | 15×37 | 7,09 |
| М16 | 20×43 | 9,83 |
Примечание. Значения получены при внутренних испытаниях конкретной серии и являются разрушающими, а не допустимыми рабочими нагрузками. Для проектирования крепления необходимы испытания в фактическом основании и применение соответствующих коэффициентов безопасности.
Справочные размеры латунных цанговых анкеров
| Резьба | Наружный диаметр D, мм | Длина L, мм | Минимальная глубина сверления, мм | Глубина анкеровки, мм | Упаковка, шт. | Масса одного изделия, кг |
|---|---|---|---|---|---|---|
| М6 | 8 | 25 | 30 | 25 | 100 | 0,005 |
| М8 | 10 | 28 | 30 | 28 | 100 | 0,007 |
| М10 | 12 | 32 | 40 | 32 | 100 | 0,013 |
| М12 | 15 | 37 | 40 | 37 | 100 | 0,026 |
| М14 | 18 | 42 | 50 | 42 | 50 | 0,085 |
| М16 | 20 | 43 | 50 | 43 | 50 | 0,048 |
Примечание. Таблица составлена по серии LABR и не является универсальным нормативным размерным рядом. Масса изделия М14 указана в соответствии с паспортом производителя; перед публикацией рекомендуется дополнительно проверить значение, поскольку оно превышает указанную массу исполнения М16.
